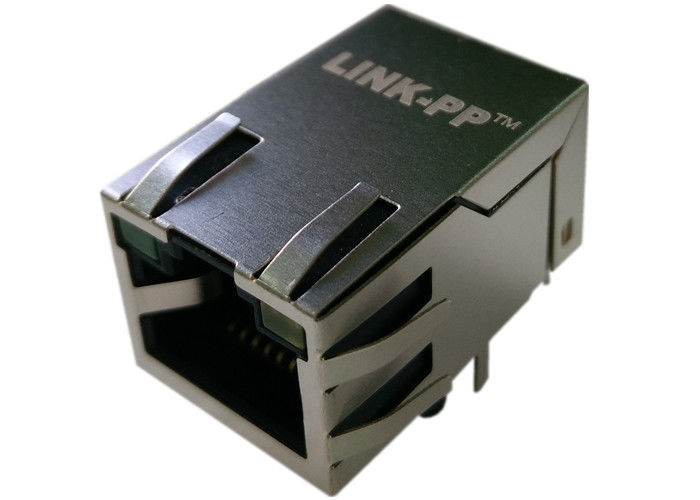

PulseJack J1011F21PNL أنثى إيثرنت موصل Rj45 تبويب 10 / 100Mbps

1.10 / 100Base-T Base-T SELGLE Port Rj45 تطبيقات التبويب المتابعة

2.1X1 ، الباحث. MAG.، LED، REVERSE LATCH

3. J1011F21PNL 【تصميم الموديل】

4.SM- LPJ1011ABNL 【نموذج الإنتاج الضخم】

4.LED اختياري ، EMI-finger اختياري.

J1011F21PNL المواصفات الكهربائية: ملاحظات الاختبار (25 ± 5 ℃)
1.TR:(100KHZ،0.1V)؛
TX = 1CT: 1CT ± 3٪ RX = 1CT: 1CT ± 3٪ P2.LX: (100KHz، 100mV، 8mA، DC Bias)
PINS: (P1، P2)، (P7، P8) = 350uH MIN
3.HIPOT:
PINS (P1، P3، P2) TO (J1، J2) = 1500VAC for 60 SECONDS
PINS (P7 ، P6 ، P8) إلى (J3 ، J6) = 1500VAC لمدة 60 ثانية
4. فقدان الوزن:
-1.0dB MAX @ 1.0MHz TO 65MHz
خسارة 5.RETURN:
-20dB MIN @ 1MHz TO 10MHz
-16dB MIN @ 10MHz TO 30MHz
-12dB MIN @ 30MHz TO 60MHz
-10dB MIN @ 60MHz TO 100MHz
6. محادثة قارئة:
-40dB MIN @ 1MHz TO 30MHz
-35dB MIN @ 30MHz TO 60MHz
-30dB MIN @ 60MHz TO 100MHz
7.COMMON إلى الوضع الموحد الرفض:
-30dB MIN @ 1MHz TO 50MHz
-20dB MIN @ 50MHz TO 150MHz
8. درجة حرارة التشغيل: 0 ℃ ～ 70 ℃.
