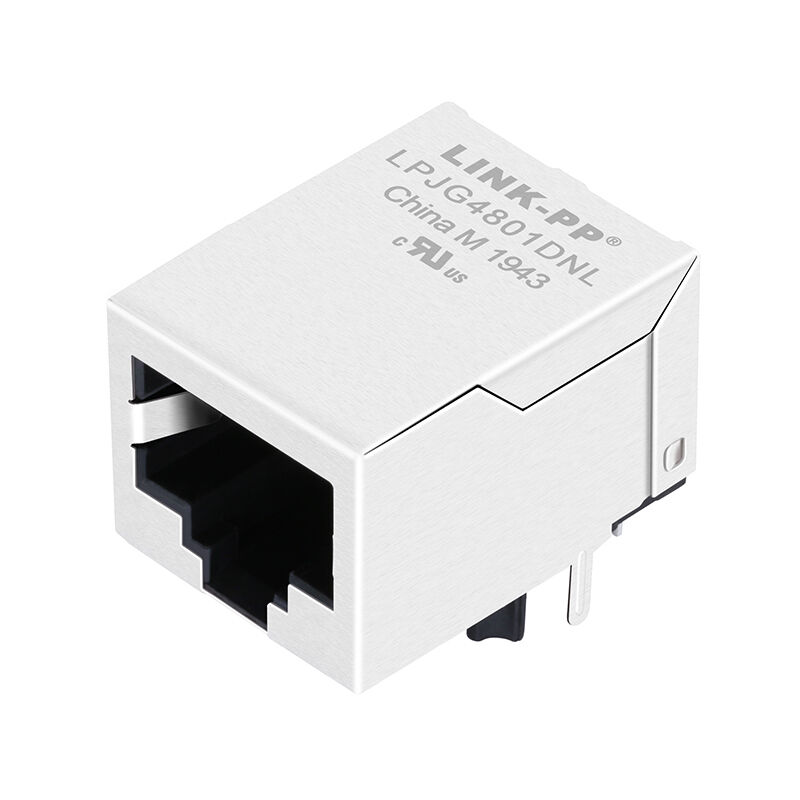

موصل RJ45 مغناطيسي LPJG4801DNL 1000Base-T بدون LED

الـرابط LPJG4801DNL 1000Base-T RJ45 مع مغناطيس متكاملهو عالية الأداءRJ45 ماجاكمصممة لتطبيقات Gigabit Ethernetسلامة الإشارة المستقرة ، وتكامل PCB المدمج ، والموثوقية الصناعيةهذا المرفق يدمج المغناطيس مباشرة في منفذ RJ45 مما يلغي الحاجة إلى محولات خارجية.

يستخدم على نطاق واسع في:

• معدات شبكة SOHO (مدم ADSL)
• شبكة LAN على اللوحة الأم (LOM)
• مفاتيح ومركبات إيثيرنت

إذا كنت تصمممنافذ Gigabit Ethernet بدون متطلبات رباعية LED و EMI، LPJG4801DNL هو حل فعال من حيث التكلفة وموثوق به.

LPJG4801DNL1x1 RJ45 ماج جاكالمفتاحالمواصفات

• رقم الجزء:LPJG4801DNL
• نوع المنتج:ربط RJ45 مع مغناطيسية متكاملة (RJ45 MagJack)
• معدل البيانات:1000Base-T (Gigabit Ethernet)
• تكوين الميناء:1 × 1
• نوع التثبيت:من خلال الثقب (THT)
• الحام:الموجة اللحام متوافقة
• نوع القفل:أسفل
• دعم PoE:غير PoE
• مصباح LED:غير مدرجة
• إم إيه إم ريسبرغ إصبع:غير مدرجة
• درجة حرارة العمل:-40°C إلى +85°C

المواصفات الكهربائية

هذه المعايير تضمنأداء Gigabit Ethernet الموثوق به في بيئات الشبكات عالية السرعة.

LPJG4801DNL المغناطيسي RJ45 رابط التصميم الميكانيكي وتخطيط PCB

أبعاد موصل RJ45

• التصميم المدمج 1 × 1 ميناء
• الأمثل لتخطيطات PCB عالية الكثافة

تصميم PCB الموصى به

• بصمة THT القياسية
• متوافق مع لحام الموجات (250 درجة مئوية / 5 ثانية)
• مصممة للتجميع الآلي

مادة و نوعية البناء

تم بناء LPJG4801DNL باستخدامالمواد الصناعية:

• السكن:PBT + 30% من ألياف الزجاج (UL94V-0)
• جهات الاتصال:الفوسفور البرونز
• الدبابيس:النحاس
• الدرع:SUS 304 الفولاذ المقاوم للصدأ
• طلاء الذهب:≥ 6 ميكرو بوصة

هذا يضمنمتانة، مقاومة للتآكل، واستقرار كهربائي طويل الأجل.

لماذا تختار RJ45 MagJack مع مغناطيسية متكاملة؟

1تصميم PCB مبسط

تصاميم إيثيرنت التقليدية تتطلب محولات خارجية.LPJG4801DNL يدمج المغناطيس، مما يقلل:

• عدد المكونات
• بصمة PCB
• تعقيد التصميم

2تحسين سلامة الإشارة

مع المغناطيسية المدمجة، يضمن المرفق:

• تطابق أفضل للمعوقة
• انخفاض إم إيه
• نقل مستقر لـ جيجابيت

3تحسين التكاليف

• عدد أقل من المكونات الخارجية
• تكلفة تجميع أقل
• دورة إنتاج أسرع

كيفية اختيار الـ RJ45 MagJack المناسب

عند اختياررابط 1000Base-T RJ45 مع مغناطيس متكامل، فكر:

1. متطلبات معدل البيانات:10/100 مقابل 1000Base-T
2. متطلبات LED: LPJG4801DNL: بدون LED (تصميم توفير التكاليف)
3. الحماية من الـ EMI: بدون ربيع EMI → مناسبة للتصاميم المحمية
4. دعم PoE: هذا النموذج هوغير PoE
5. نطاق الحرارة: الصناعية: -40°C إلى +85°C

الأسئلة الشائعة حول LPJG4801DNL RJ45 MagJack

1ما هو رابط RJ45 مع مغناطيسية متكاملة؟

إنه رابط يجمع بينواجهة RJ45 + محول + دوائر تصفيةإلى وحدة واحدة

2هل LPJG4801DNL تدعم PoE؟

لا، هذا النموذج مصممالتطبيقات غير PoE.

3هل يمكن استخدامه في شبكة إثنر غيغابيت؟

نعم، انها تدعم تماماشبكات 1000Base-Tتتوافق مع IEEE 802.3.

4لماذا اخترت رابط RJ45 بدون LED؟

• تكلفة أقل
• انخفاض استهلاك الطاقة
• مناسبة للأنظمة الداخلية أو المدمجة

الاستنتاج: هل LPJG4801DNL هو حق RJ45 ماغجاك بالنسبة لك؟

الـLPJG4801DNL 1000Base-T RJ45 MagJackهو خيار ممتاز إذا كنت بحاجة إلى:

• ✔ أداء غيغابيت إيثيرنت موثوق به
• ✔ مغناطيسية متكاملة لتصميم مبسط
• ✔ دعم درجة الحرارة الصناعية
• ✔ حل فعال من حيث التكلفة بدون ربيع LED و EMI

للمهندسين والمشترين الذين يبحثون عنوصلة RJ45 مستقرة ومدمجة وجاهزة للإنتاج، LPJG4801DNL يوفر قيمة قوية.
