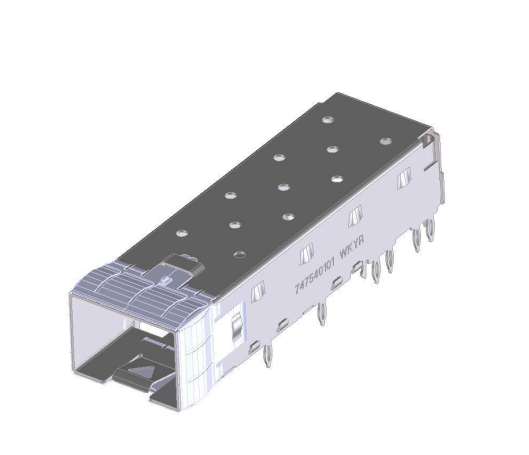

747540101 قفص SFP+ ذو منفذ واحد مع غسيل الصفحة الرأسية

نظرة عامة على تجميع قفص SFP+ رقم 747540101

إن تجميع قفص SFP+ رقم 747540101 هو قفص SFP+ أحادي المنفذ مصمم لتطبيقات الوحدات الضوئية عالية السرعة التي تتطلب احتفاظًا ميكانيكيًا موثوقًا به، وقمعًا للتداخل الكهرومغناطيسي، وتثبيتًا مستقرًا للوحة الدوائر المطبوعة. كجزء من نظام موصلات SFP و SFP+, يدعم تجميع القفص هذا تصميمات الأجهزة الشبكية الحديثة التي تتطلب تثبيتًا آمنًا للوحدة وأداءً حراريًا فعالًا.

مصنوع من حماية حشية الإطار بأصابع زنبركية, و دبابيس ضغط بحجم 3.05 مم, و مزلاج قفل مع زنبرك إخراج, يوفر الرقم 747540101 احتفاظًا موثوقًا بالوحدة وإزالة سهلة أثناء الخدمة أو الصيانة. يسمح تصميمه بإدخال تجميع قفص الموصل في إطار بعد تثبيته على لوحة الدوائر المطبوعة، مما يجعله مناسبًا لمعدات الشبكات المدمجة والموجهة نحو الأداء.

الميزات الرئيسية لقفص SFP+ بضغط 747540101

• تجميع قفص SFP+ أحادي المنفذ
• حشية إطار بأصابع زنبركية لتحسين قمع التداخل الكهرومغناطيسي
• دبابيس ضغط بحجم 3.05 مم للتثبيت على لوحة الدوائر المطبوعة
• مزلاج قفل يساعد على تثبيت الوحدة بإحكام في مكانها
• زنبرك إخراج يساعد في إزالة الوحدة
• فتحات تهوية حرارية تدعم تدفق الهواء وإدارة الحرارة
• مصمم للإدخال في إطار بعد تثبيته على لوحة الدوائر المطبوعة
• جزء من نظام موصلات SFP و SFP+

مواصفات قفص Molex SFP رقم 747540101

التصنيفات الكهربائية

إن تجميع قفص SFP+ رقم 747540101 للظروف الكهربائية التالية:

• الجهد: 120 فولت تيار متردد
• التيار: 0.5 أمبير كحد أقصى

تدعم هذه التصنيفات الاستخدام في تصميمات الأجهزة المضيفة المتوافقة التي تتطلب أداءً موثوقًا لقفص الموصل.

الأداء البيئي

تم تصميم الرقم 747540101 للعمل عبر نطاق واسع من درجات الحرارة، مما يجعله مناسبًا لأنظمة الشبكات والاتصالات المستخدمة في البيئات الصعبة.

• درجة حرارة التشغيل: -40 درجة مئوية إلى +85 درجة مئوية
• درجة حرارة عدم التشغيل: -55 درجة مئوية إلى +105 درجة مئوية

يساعد هذا النطاق الواسع لدرجات الحرارة في دعم موثوقية النظام في كل من التشغيل النشط وظروف التخزين أو النقل.

ورقة بيانات قفص SFP+ رقم 747540101

أبعاد الفتحة الموصى بها

تخطيط لوحة الدوائر المطبوعة الموصى به للرقم 747540101

مزايا تصميم تجميع قفص SFP+ رقم 747540101

إن تجميع قفص SFP+ رقم 747540101 هو غلاف ميكانيكي يستخدم لدعم وحدات الإرسال والاستقبال SFP+ (Small Form Factor Pluggable Plus) على لوحة دوائر مطبوعة مضيفة. يوفر واجهة مستقرة بين الوحدة الضوئية وغلاف المعدات مع المساعدة في تقليل التداخل الكهرومغناطيسي وتحسين الأداء الحراري.

يُستخدم هذا النوع من الأقفاص بشكل شائع في أجهزة الشبكات التي تتطلب كثافة منافذ عالية واتصالًا ضوئيًا موثوقًا. يجعل التصميم أحادي المنفذ خيارًا عمليًا للأنظمة المدمجة أو هياكل المعدات التي تستخدم مواقع إرسال واستقبال فردية.

1. قمع التداخل الكهرومغناطيسي والتصميم الحراري

إن قفص SFP+ رقم 747540101 لدعم كل من التحكم في التداخل الكهرومغناطيسي و تبديد الحرارة. تساعد حشية إطار بأصابع زنبركية وميزات التأريض الموصلة في تقليل الضوضاء الكهرومغناطيسية غير المرغوب فيها، وهو أمر بالغ الأهمية في بيئات الشبكات عالية السرعة.

بالإضافة إلى ذلك، يتضمن القفص فتحات تهوية حرارية لدعم تدفق الهواء عبر منطقة الوحدة. يساعد هذا في تحسين الإدارة الحرارية ويساهم في أداء مستقر طويل الأمد في التطبيقات الصعبة.

2. احتفاظ آمن بالوحدة وإزالة سهلة

يستخدم تجميع قفص SFP+ هذا مزلاج قفل لإبقاء الوحدة الضوئية مثبتة بإحكام أثناء التشغيل. في الوقت نفسه، يساعد زنبرك إخراج في تحرير الوحدة عند الحاجة إلى إزالتها، مما يجعل الخدمة أسرع وأكثر ملاءمة.

هذا المزيج من دعم الاحتفاظ والإزالة مفيد بشكل خاص في الأنظمة التي يُتوقع فيها استبدال الوحدة أثناء الصيانة أو الترقيات أو الخدمة الميدانية.

التطبيقات النموذجية لـقفص SFP+ مع دبابيس ضغط

إن تجميع قفص SFP+ رقم 747540101 بشكل شائع في:

• مفاتيح الشبكة
• الموجهات
• الخوادم
• أنظمة التخزين
• معدات الاتصالات
• أجهزة مراكز البيانات
• منصات الاتصالات عالية السرعة

أي تصميم يتطلب قفص SFP+ أحادي المنفذ, وقمع التداخل الكهرومغناطيسي، وتثبيت لوحة الدوائر المطبوعة بالضغط يمكن أن يستفيد من هذا التجميع.

أسئلة متكررة

إن تجميع قفص SFP+ رقم 747540101 هو قفص SFP+ أحادي المنفذ موثوق به مصمم للاحتفاظ الآمن بالوحدة، وقمع التداخل الكهرومغناطيسي، والدعم الحراري. مع دبابيس ضغط بحجم 3.05 مم, و مزلاج قفل, و زنبرك إخراج, فهو مناسب تمامًا لمعدات الشبكات والاتصالات عالية السرعة التي تتطلب أداءً ميكانيكيًا وكهربائيًا مستقرًا.

1. ما هو الرقم 747540101؟

إن الرقم 747540101 هو تجميع قفص SFP+ أحادي المنفذ مصمم للاستخدام في نظام موصلات SFP و SFP+.

2. هل يدعم الرقم 747540101 قمع التداخل الكهرومغناطيسي؟

نعم. يتضمن حشية إطار بأصابع زنبركية وميزات تصميم موصلة للمساعدة في قمع التداخل الكهرومغناطيسي.

3. كيف يتم تثبيت القفص على لوحة الدوائر المطبوعة؟

يتم توصيل القفص بلوحة الدوائر المطبوعة المضيفة باستخدام دبابيس ضغط بحجم 3.05 مم.

4. ما الذي يساعد في إزالة وحدة SFP+؟

يتضمن التجميع زنبرك إخراج للمساعدة في إزالة الوحدة.

5. ما هو نطاق درجة حرارة التشغيل؟

نطاق درجة حرارة التشغيل هو -40 درجة مئوية إلى +85 درجة مئوية.
