تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
رقم الموديل: LPJG4926-7HENL
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000
الأسعار: قابل للتفاوض
تفاصيل التغليف: 50 قطعة / صينية ، 1200 قطعة / كرتون
وقت التسليم: في سفينة الأسهم اليوم
شروط الدفع: TT ، Net30/60/90 يومًا
القدرة على العرض: 4600 ألف قطعة/شهر
رقم الجزء: |
LPJG4926-7HENL |
نوع الموصل: |
موصل POE+ RJ45 |
التدريع: |
محمي |
عدد المنافذ: |
1X1 |
مزلاج: |
تحت |
معدل البيانات: |
1000Base-t |
بو: |
PoE + |
خيار الصمام: |
مع |
علامات التبويب: |
بدون |
نوع التركيب: |
Tht |
نوع اللحام: |
موجة |
نطاق درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |
رقم الجزء: |
LPJG4926-7HENL |
نوع الموصل: |
موصل POE+ RJ45 |
التدريع: |
محمي |
عدد المنافذ: |
1X1 |
مزلاج: |
تحت |
معدل البيانات: |
1000Base-t |
بو: |
PoE + |
خيار الصمام: |
مع |
علامات التبويب: |
بدون |
نوع التركيب: |
Tht |
نوع اللحام: |
موجة |
نطاق درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |

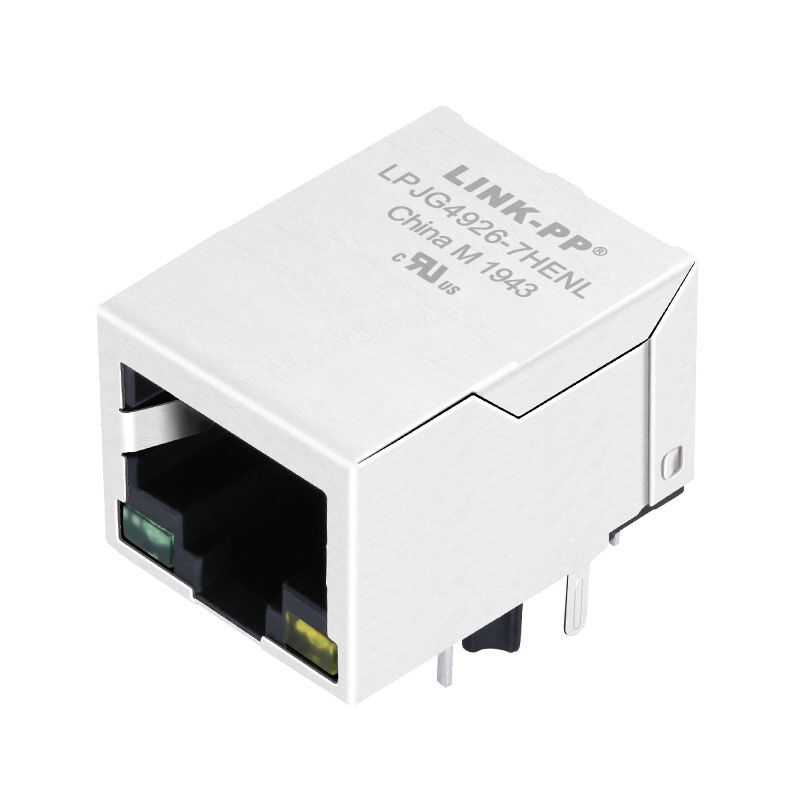

1 × 1 1000Base-T RJ45 MagJack مع مغناطيسات مدمجة، ودعم PoE+ (802.3at)، ومؤشرات LED للربط/النشاط، ودرع كامل ضد التداخل الكهرومغناطيسي. معتمد من UL، يعمل في نطاق درجة حرارة من -40 درجة مئوية إلى +85 درجة مئوية.
إن LINK-PP LPJG4926-7HENL هو موصل RJ45 Magjack (10P8C) قوي أحادي المنفذ (1 × 1) يدمج المحول المغناطيسي داخل الموصل. يدعم Gigabit Ethernet (1000Base-T) ويلبي معايير IEEE 802.3at PoE+. تم بناؤه وفقًا للمواصفات الصناعية، وهو معتمد من UL ومتوافق مع RoHS/REACH، ويعمل في نطاق درجة حرارة من -40 درجة مئوية إلى +85 درجة مئوية. مع مؤشرات LED مدمجة باللون الأخضر/الأصفر للربط/النشاط ودرع معدني كامل، يوفر هذا MagJack بيانات عالية السرعة مستقرة وطاقة (تصل إلى 57 فولت، 720 مللي أمبير لكل منفذ) عبر كابل واحد، مما يجعله مثاليًا للمحولات والموجهات وأجهزة الكمبيوتر الصناعية والعدادات الذكية وتطبيقات الشبكات أو PoE الأخرى.
تعمل المغناطيسات المدمجة في LPJG4926-7HENL (المحولات والملفات) على تحسين سلامة الإشارة وقمع التداخل الكهرومغناطيسي (EMI). يؤدي تضمين المغناطيسات داخل المقبس إلى إلغاء الحاجة إلى مكونات منفصلة، مما يوفر مساحة لوحة الدوائر المطبوعة ويحسن الموثوقية. ينتج عن هذا التصميم فقدان إدخال منخفض ورفض عالي للوضع المشترك، مما يضمن إشارات Gigabit Ethernet واضحة حتى في البيئات الصاخبة.
| الميزة | المواصفات |
|---|---|
| رقم القطعة | LPJG4926-7HENL (LINK-PP) |
| المنافذ | 1 × 1 (أحادي) RJ45، 10P8C |
| معدل البيانات | 1000Base-T (10/100/1000 ميجابت في الثانية) |
| مغناطيسات مدمجة | نعم (محول إيثرنت بنسبة دوران 1CT:1CT) |
| دعم PoE | PoE+ (IEEE 802.3at) – حتى 57 فولت عند 720 مللي أمبير لكل منفذ |
| مؤشرات LED | اليسار: أخضر (ربط)، اليمين: أصفر (نشاط) |
| الدرع | موصل محمي بالكامل (لا توجد علامات EMI خارجية) |
| التركيب | من خلال الثقب (THT)، اتجاه مزلاج لوحة الدوائر المطبوعة |
| اتجاه المزلاج | للأسفل (اتجاه مائل إلى اليمين) |
| مادة الغلاف | بوليمر حراري PBT+30%GF، UL94V-0 |
| مادة التلامس | برونز الفوسفور، منطقة تزاوج مطلية بالذهب |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية (نطاق صناعي) |
| الامتثال/الشهادات | IEEE 802.3at، UL (الملف E484635)، RoHS، REACH، ISO |
| البند | المواصفات |
|---|---|
| نسبة الدوران | أولي: ثانوي = 1CT:1CT ±5% |
| OCL | 350 uH كحد أدنى @ 100KHz/0.1V، 8mA تيار مستمر |
| OCL | 120 uH كحد أدنى @ 100KHz/0.1V، 18mA تيار مستمر |
| فقدان الإدخال | -1.0 ديسيبل كحد أقصى @ 1–100 ميجاهرتز |
| فقدان الإدخال | -1.2 ديسيبل كحد أقصى @ 100–125 ميجاهرتز |
| فقدان الإرجاع | -16 ديسيبل كحد أدنى @ 1–40 ميجاهرتز |
| فقدان الإرجاع | -12 ديسيبل كحد أدنى @ 40–60 ميجاهرتز |
| فقدان الإرجاع | -10 ديسيبل كحد أدنى @ 60–80 ميجاهرتز |
| فقدان الإرجاع | -8 ديسيبل كحد أدنى @ 80–100 ميجاهرتز |
| التداخل | -30 ديسيبل كحد أدنى @ 1–100 ميجاهرتز |
| رفض الوضع المشترك إلى المشترك | -30 ديسيبل كحد أدنى @ 1–100 ميجاهرتز |
| تصنيف تيار/جهد التيار المستمر على دبابيس PSE | 720 مللي أمبير كحد أقصى @ 57 فولت تيار مستمر مستمر |
| العزل من جانب PHY إلى جانب الخط | 1500 فولت تيار متردد فعال |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية |
من خلال الجمع بين سرعة Gigabit وطاقة PoE+ والمغناطيسات في وحدة واحدة، يوفر LPJG4926HENL حلاً RJ45 جاهزًا يعزز جودة الإشارة ويبسط تصميمات الإيثرنت. يضمن بناؤه الصناعي مع مؤشرات LED ودعم درجة الحرارة الواسعة أداءً موثوقًا به لتطبيقات الشبكات عالية السرعة وتطبيقات الطاقة عبر الإيثرنت.
تم بناء LPJG4926-7HENL بمواد متينة وتفاصيل إنتاج تدعم الاستخدام الموثوق به في أجهزة الإيثرنت:
1. ما هو موصل RJ45 مع مغناطيسات مدمجة؟يجمع موصل RJ45 مع المغناطيسات المدمجة بين مقبس الإيثرنت والمكونات المغناطيسية في جزء واحد. يساعد هذا التصميم في تبسيط تخطيط لوحة الدوائر المطبوعة، وتقليل عدد المكونات، وتحسين كفاءة التجميع.2. هل LPJ4013EDNL مناسب لتطبيقات PoE+؟نعم. تم تصميم LPJ4013EDNL لـ PoE+
IEEE 802.3at
3. ما هو استخدام LPJG4926-7HENL؟يتم استخدامه في معدات الإيثرنت 1000Base-T التي تتطلب موصل RJ45 مع مغناطيسات مدمجة، خاصة في تطبيقات PoE+.4. هل يدعم هذا الموصل 1000Base-T؟نعم. LPJ4013EDNL هو موصل RJ45 1000Base-T
5. هل هذا الموصل محمي؟
محمي RJ45 MagJack.6. ما هي طريقة التركيب التي يستخدمها؟
من خلال الثقب (THT) ويدعم تجميع لحام الموجة
