تفاصيل المنتج
مكان المنشأ: قوانغدونغ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: LPJG4933-7HENL
شروط الدفع والشحن
الحد الأدنى لكمية: 50 قطعة
الأسعار: $0.6-$1.3
تفاصيل التغليف: الشريط والبكرة (1 كرتون = 1200 قطعة)
وقت التسليم: في سفينة الأسهم في غضون 3 أيام
شروط الدفع: TT، NET30/60/90 يومًا، ويسترن يونيون
القدرة على العرض: 5000K.PCS / شهر
رقم الجزء: |
LPJG4933-7HENL |
المنصب/جهات الاتصال: |
10P8C |
لون الصمام: |
أخضر / أصفر |
عدد المنافذ: |
1X1 |
مزلاج: |
تحت |
معدل البيانات: |
1000Base-t |
بو: |
غير |
خيار الصمام: |
مع |
علامات التبويب: |
بدون |
نوع التركيب: |
Tht |
نوع اللحام: |
موجة |
نطاق درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |
رقم الجزء: |
LPJG4933-7HENL |
المنصب/جهات الاتصال: |
10P8C |
لون الصمام: |
أخضر / أصفر |
عدد المنافذ: |
1X1 |
مزلاج: |
تحت |
معدل البيانات: |
1000Base-t |
بو: |
غير |
خيار الصمام: |
مع |
علامات التبويب: |
بدون |
نوع التركيب: |
Tht |
نوع اللحام: |
موجة |
نطاق درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |

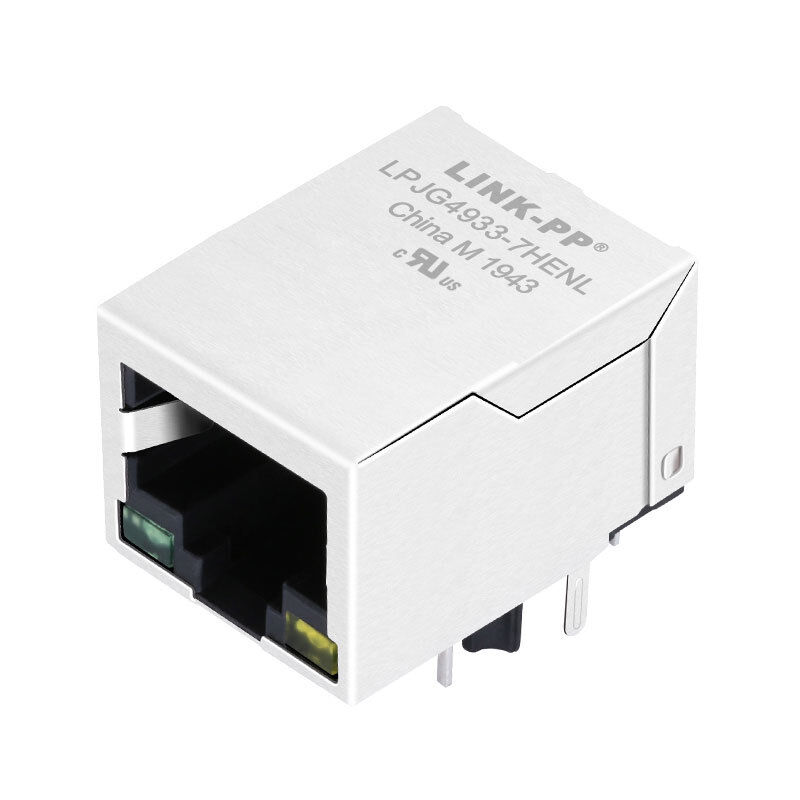

الـ LINK-PP LPJG4933-7HENL هو موصل RJ45 مع مغناطيس مدمج 1000 Base-T مصمم كـ موصل RJ45 MagJack بمنفذ 1x1 لاتصال جيجابت إيثرنت. يتميز بـ تصميم جانبي بزاوية قائمة، لأسفل، جانبي, تركيب عبر الفتحات, و مؤشر LED أخضر/أصفر, مع كونه محددًا أيضًا بدون زنبرك EMI. هذا يجعله خيارًا عمليًا لتصميمات الإيثرنت المدمجة التي تحتاج إلى مغناطيس مدمج، وحالة اتصال/نشاط واضحة، وتجميع مستقر على مستوى اللوحة.
مصمم لـ إيثرنت 10/100/1000 Base-T, تم بناء LPJG4933-7HENL لتلبية متطلبات IEEE 802.3 ويدعم درجات حرارة تشغيل من -40 درجة مئوية إلى +85 درجة مئوية, مما يجعله مناسبًا لبيئات الشبكات التجارية والصناعية المتطلبة.
| المعلمة | المواصفات |
|---|---|
| رقم القطعة | LPJG4933-7HENL |
| العلامة التجارية | LINK-PP |
| نوع الموصل | موصل RJ45 MagJack (مغناطيس مدمج) |
| تكوين المنفذ | 1 × 1 (منفذ واحد) |
| عدد المواضع / جهات الاتصال | 10P8C |
| سرعة الإيثرنت | 10/100/1000 Base-T |
| التطبيق | إيثرنت (غير PoE) |
| نوع التركيب | عبر الفتحات |
| الاتجاه | زاوية قائمة 90 درجة (دخول جانبي) |
| نوع المزلاج | لأسفل |
| الحماية | محمي (بدون زنبرك EMI) |
| مؤشر LED | أخضر / أصفر |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية |
| الامتثال | IEEE 802.3، RoHS |
| شهادة UL | E484635 |
| المعلمة | المواصفات |
|---|---|
| نسبة التحويل | 1CT:1CT ±5% |
| المحاثة الدائرة المفتوحة (OCL) | ≥ 350 ميكرو هنري @ 100 كيلو هرتز، 0.1 فولت، 8 مللي أمبير تيار مستمر |
| فقدان الإدخال | ≤ -1.2 ديسيبل (1-100 ميجاهرتز) |
| فقدان العودة | ≥ -16 ديسيبل (1-30 ميجاهرتز) |
| ≥ -12 ديسيبل (30-60 ميجاهرتز) | |
| ≥ -10 ديسيبل (60-80 ميجاهرتز) | |
| ≥ -8 ديسيبل (80-100 ميجاهرتز) | |
| التداخل | ≥ -30 ديسيبل (1-100 ميجاهرتز) |
| رفض الوضع المشترك | ≥ -30 ديسيبل (1-100 ميجاهرتز) |
| جهد العزل | 1500 فولت تيار متردد فعال (PHY إلى الخط) |
| المعلمة | LED أخضر | LED أصفر |
|---|---|---|
| ذروة الطول الموجي | 565 نانومتر | 585 نانومتر |
| جهد أمامي (VF @ 20 مللي أمبير) | 1.8 - 2.6 فولت | 1.8 - 2.6 فولت |
| تيار عكسي (IR @ 5 فولت) | ≤ 10 ميكرو أمبير | ≤ 10 ميكرو أمبير |
| المعلمة | المواصفات |
|---|---|
| طول العبوة | 21.25 مم (0.837 بوصة) |
| عرض العبوة | 15.94 مم (0.628 بوصة) |
| ارتفاع العبوة | 13.30 مم (0.524 بوصة) |
| تركيب لوحة الدوائر المطبوعة | عبر الفتحات |
| تخطيط لوحة الدوائر المطبوعة | موصى به، عرض علوي متاح |
| اتجاه الدخول | دخول جانبي |
| المكون | المادة |
|---|---|
| الهيكل | بلاستيك حراري PBT + 30٪ ألياف زجاجية (UL94V-0) |
| جهات الاتصال | برونز الفوسفور (C5210R-EH، 0.35 مم) |
| الدبابيس | نحاس (C2680R-H، 0.35 مم) |
| الدرع | SUS 304 (سمك 0.2 مم) |
| طلاء جهات الاتصال | ذهب ≥ 15 ميكرو بوصة (منطقة الاتصال) |
| المعلمة | المواصفات |
|---|---|
| طريقة اللحام | لحام الموجة |
| ذروة درجة حرارة اللحام | 260 درجة مئوية |
| وقت اللحام | 5 ثوانٍ |
| الفئة | التفاصيل |
|---|---|
| التطبيقات النموذجية | أجهزة SOHO، مودم ADSL، LAN على اللوحة الأم (LOM)، المحاور، المفاتيح |
| المنصة المستهدفة | BeagleBone Green Eco (واجهة جيجابت إيثرنت) |
| ميزة التصميم | المغناطيس المدمج يقلل من قائمة المواد ويبسط تخطيط لوحة الدوائر المطبوعة |
تم تصميم موصل RJ45 MagJack هذا لتطبيقات مثل أجهزة SOHO، ومودم ADSL، وتصميمات LAN على اللوحة الأم (LOM)، والمحاور، والمفاتيح. بفضل مغناطيسه المدمج وأدائه القادر على جيجابت، فإنه يناسب أيضًا أنظمة الشبكات المدمجة، ولوحات التطوير، ومعدات الإيثرنت الأخرى التي تتطلب واجهة موصل مدمجة وموثوقة.
يعد LPJG4933-7HENL مناسبًا جدًا لـ التصميمات المستندة إلى BeagleBone Green Eco التي تحتاج إلى موصل RJ45 جيجابت إيثرنت مع مغناطيس مدمج. بالنسبة لمنصات التطوير الصناعي مفتوحة المصدر مثل BeagleBone Green Eco، يدعم هذا الموصل نوع واجهة الإيثرنت المستقرة المتوقعة في التطبيقات المدمجة التجارية والصناعية. هذا يجعله خيارًا عمليًا على مستوى اللوحة عند التصميم حول شبكات جيجابت والموثوقية طويلة الأجل.
