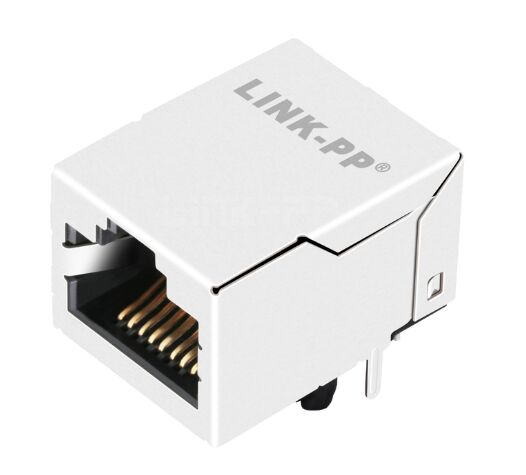

LPJE501DNL 1x1 من خلال الثقب RJ45 جاك وحدات دون مغناطيس


LPJE501DNL هو مقبس معياري RJ45 بمنفذ واحد 8P8C بدون مغناطيس مدمج، يتميز بمزلاج علوي، بدون مصابيح LED، دخول جانبي بزاوية قائمة، تركيب من خلال الثقوب، وبناء محمي لتطبيقات شبكات إيثرنت الصناعية 10/100/1000 Base-T.


مقبس معياري RJ45 LPJE501DNL 8P8Cالميزات

1. واجهة إيثرنت قياسية بمنفذ واحد 8P8C

يستخدم LPJE501DNL بنية RJ45 العالمية ذات 8 مواضع و 8 نقاط اتصال، متوافقة مع أنظمة كابلات إيثرنت الرئيسية لنقل الشبكة 10/100/1000 Base-T.

2. تركيب PCB من خلال الثقوب لقوة صناعية

مقارنةً بالموصلات السطحية الهشة، توفر دبابيس اللحام من خلال الثقوب مقاومة أقوى لقوة الإدخال وموثوقية لحام أفضل على المدى الطويل تحت الاهتزاز.

3. جسم موصل محمي للتحكم في التداخل الكهرومغناطيسي

يساعد الدرع النحاسي المطلي بالقصدير على تقليل التداخل الكهرومغناطيسي، خاصة في:

• لوحات التحكم الصناعية،
• محطات الاتصالات،
• معدات التبديل،
• التركيبات ذات الضوضاء الكهربائية العالية.

4. توافق تصميم المغناطيسيات الخارجية

نظرًا لعدم وجود محول مدمج في جسم المقبس، يمكن للمهندسين تحسين:

• وضع محول عزل الشبكة المحلية،
• اختيار خانق الوضع المشترك،
• استراتيجية الحماية من الاندفاع،
• إدارة مقاومة تتبع PHY.

5. تحمل درجة حرارة واسعة

مصنف من -40 درجة مئوية إلى +85 درجة مئوية، مناسب لأجهزة الشبكات التجارية والصناعية.

المواصفات الفنية

رسم موصلات LPJE501DNL بمنفذ واحد RJ45

لماذا يختار المهندسون مقبس RJ45 بدون مغناطيسيات

عند اختيار موصل إيثرنت لـ PCB، لا يحتاج العديد من المصممين إلى مقبس مغناطيسي مدمج كبير الحجم. بدلاً من ذلك، يحتاجون إلى:

• ملف موصل أقل،
• هيكل داخلي أبسط،
• تكلفة قائمة مواد مخفضة،
• حرية محول مخصصة،
• وتوجيه إشارة أسهل حول دوائر الشبكة المحلية المخصصة.

تم تطوير LPJE501DNL خصيصًا لهذا النوع من بنية لوحة الأم لإيثرنت.

مزايا هندسية أساسية


1. لا توجد مغناطيسيات مدمجة

• يسمح بحرية تصميم المحول/الخانق الخارجي
• مناسب لتخطيطات PHY إيثرنت المخصصة


2. غلاف معدني محمي

• يحسن قمع التداخل الكهرومغناطيسي
• يساعد في الحفاظ على استقرار الإشارة في المعدات الصناعية


3. تركيب THT من خلال الثقوب

• تثبيت أقوى لـ PCB من المقابس المعيارية السطحية
• مثالي لبيئات إدخال الكابلات المتكررة


4. مزلاج علوي + دخول جانبي بزاوية قائمة

• توافق قياسي مع العلب الأفقية
• وصول سهل إلى RJ45 في اللوحة الخلفية


5. تصميم بدون LED

• واجهة أمامية أنظف
• تعقيد أقل للمكونات الداخلية

أسئلة متكررة حول مقبس LPJE501DNL المعياري RJ45

1. ماذا يعني "بدون مغناطيسيات مدمجة"؟

يعني أن موصل RJ45 لا يحتوي على محول عزل إيثرنت أو خانق وضع مشترك داخل جسم المقبس. يتم تصميم هذه المكونات المغناطيسية بشكل منفصل على PCB.

2. هل LPJE501DNL مناسب لشبكات جيجابت إيثرنت؟

نعم. يدعم تطبيقات شبكات إيثرنت 10/100/1000 Base-T.

3. هل LPJE501DNL محمي؟

نعم. يستخدم غلافًا معدنيًا محميًا بالنحاس مع طلاء بالقصدير لتحسين مقاومة التداخل الكهرومغناطيسي.

4. هل LPJE501DNL يتضمن مؤشرات LED؟

لا. تم تصميم هذا الإصدار بدون مصابيح LED.

5. هل LPJE501DNL متوافق مع YKU-8208ENL؟

نعم. يستخدم على نطاق واسع كبديل متوافق ميكانيكيًا وكهربائيًا.

طلب سعر LPJE501DNL، ورقة بيانات، أو عينات مجانية

هل تبحث عن مورد موثوق لمقبس LPJE501DNL المعياري RJ45 بدون مغناطيسيات مدمجة لمشروع PCB إيثرنت الخاص بك؟

نحن نقدم:

• أسعار مباشرة من المصنع،
• دعم رسومات هندسية،
• مساعدة في البدائل المتوافقة،
• تخصيص OEM/ODM،
• وتسليم الإنتاج بكميات كبيرة.

اتصل بنا الآن للحصول على أحدث عرض أسعار لـ LPJE501DNL، ورقة بيانات، وتوفر العينات.
