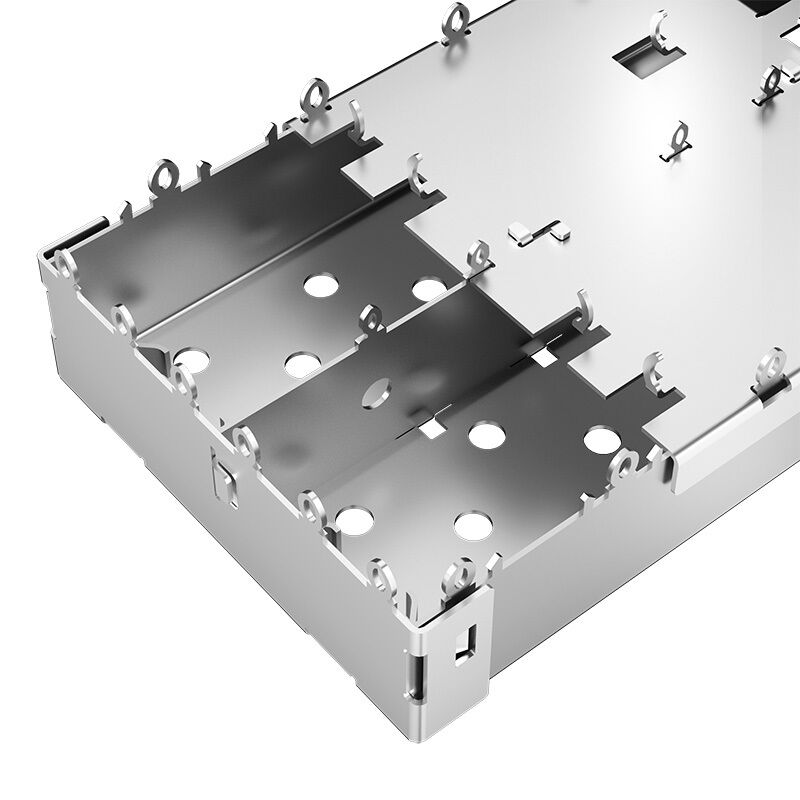

LP12AC02000B ثنائي المنفذ 1x2 قفص SFP مناسب بدون أنابيب ضوئية


LP12AC02000B هو قفص SFP 1x2 مناسب للصحافة مع إصبع الربيع EMI ، بناء سبيكة النحاس المصفوفة بالنيكل ، 4Gb / s متوافقة مع SFP القياسي ، لا يوجد غسول حراري ،وتغليف الوعاء لدمج منفذ جهاز إرسال بصري مضغوط.

LP12AC02000B 1x2 SFP قفص مع EMI الربيع إصبع المراجعة العامة

LP12AC02000B هوقفص SFP قياسي 1x2 مع تصميم حماية إصبع الربيع EMI، تم تطويرها لتطبيقات واجهة أجهزة الإرسال الضوئي المضغوطة التي تتطلب الاحتفاظ الميكانيكي الموثوق بها ، واستمرارية الأرض المستقرة ،وتحسين قمع التداخل الكهرومغناطيسي.

المصنوعة منسبيكة نحاسية مطلية بالنيكلومصممةإغلاق الدبوس المتوافق مع المطبعة، يقدم هذا القفص SFP ذو الموانئ المزدوجة أداءً متينًا في تركيب PCB مع تبسيط التجميع الآلي على نطاق واسع.أصابع الربيع المدمجة EMI تعزز الاتصال الموصل بين القفص واللوح، مما يساعد على الحد من تسرب EMI في أجهزة الاتصالات.

معالحد الأقصى الموصى به لمعدل التطبيق 4Gb/s,بدون أنبوب ضوء,لا يوجد مكنس حراري متكامل، وعرض واسعنطاق درجة حرارة التشغيل من -55°C إلى +105°C، LP12AC02000B مناسبة جدا لألواح الاتصالات، محولات الوسائط الألياف، أجهزة إثنتر صناعية،ومعدات SFP النظرية العليا القياسية حيث يتطلب الكفاءة الفضائية واستقرار الدرع.

مواصفات 1x2 Press Fit SFP Cage

LP12AC02000B قفص SFPالرسمتصميم PCB الموصى به

المعايير الميكانيكية والتصميمية

تم تصنيع LP12AC02000B مع التحكم الدقيق في الأبعاد لضمان محاذاة الإدراج المستقرة والتوافق الموثوق بها مع منصات الأجهزة المهنية:

• ارتفاع المكون:9.75 ملم
• عرض المكون:28.75 ملم
• الطول الإجمالي للجميع:50.00 ملم
• قطرات فتحات الاتصال:Ø0.95 ± 0.05 ملم (12 موضع) ، Ø1.05 ± 0.05 ملم (18 موضع)
• حماية EMI:إصبع الربيع المدمج EMI يوفر اتصال مستمر مع الحاجز الموصل لتحسين القمع الكهرومغناطيسي
• تطبيقات PCB:يوصى بتطبيقات PCB من جانب واحد مع مناطق إبقاء المكونات المحددة
• التسامح العام:إكس ± 0.20، XX ± 0.15، XXX ± 0.10

LP12AC02000B 1x2 SFP القفص تفاصيل التعبئة والتغليف

لضمان الاتساق الأبعاد والحماية الميكانيكية أثناء التخزين والتعامل الداخلي والنقل السائبة،يتم توفير LP12AC02000B في عبوات الصناعية القياسية مناسبة لإنتاج OEM وإدارة المستودع.

• نوع العبوة:تغليف الدرج
• الكمية لكل صينية:28 PCS
• تكوين كومة الصناديق:8 الصناديق المتداخلة
• الكمية الإجمالية لكل صندوق:224 PCS
• توجيه الصندوق:تناوب الدوران 180 درجة لتحسين استقرار التراص
• أبعاد الكرتون الخارجي:340 ملم (L) × 265 ملم (W) × 200 ملم (H)

This packaging arrangement helps minimize deformation risk of the EMI spring structure during shipment while improving counting efficiency and production line material control for volume assembly environments.
