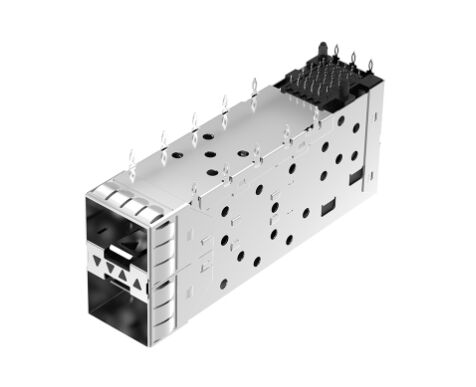

LP21BC01101 2x1 SFP + موصل قفص مع LightPipe ونوابض EMI

إن LP21BC01101 SFP+ Cage هو مجموعة موصل قفص SFP+ مكدسة بمنفذين × 1 مصممة لأجهزة الشبكات المدمجة وعالية السرعة التي تتطلب سلامة إشارة موثوقة، وحماية قوية من التداخل الكهرومغناطيسي، ومحاذاة فعالة للمنافذ البصرية/المستقبلات على اللوحة الأمامية. مبني مع دعم الأنابيب الضوئية، و إنهاء الضغط في الثقوب لتركيب لوحة الدوائر المطبوعة، و ينابيع التداخل الكهرومغناطيسي، هذا القفص مناسب تمامًا لمعدات الشبكات الحديثة حيث تكون الثبات الميكانيكي وأداء مستوى اللوحة مهمين.

وفقًا للرسم، هذا الجزء هو مجموعة موصل قفص SFP+ بمنفذين × 1 مع منفذين مكدسين، مما يجعله حلاً عمليًا للتصميمات التي تراعي المساحة والتي لا تزال بحاجة إلى اتصال بمنفذين. يساعد هيكل القفص والتصميم الذي يركز على التداخل الكهرومغناطيسي على دعم التشغيل المستقر في البيئات الصعبة.

المواصفات الفنية لموصل قفص SFP+ بمنفذين × 1

رسم قفص موصل SFP+ LP21BC01101 - تخطيط لوحة الدوائر المطبوعة الموصى به

الميزات والفوائد الرئيسية

• أداء البيانات عالي السرعة: محسّن لمعدلات البيانات التي تصل إلى 16 جيجابت في الثانية، ويدعم معايير SFP+ لتطبيقات النطاق الترددي العالي.
• أنابيب ضوئية مدمجة: يتميز بأنابيب ضوئية مدمجة لتوضيح حالة نشاط المنفذ في الوقت الفعلي، مما يبسط مراقبة النظام.
• حماية فائقة من التداخل الكهرومغناطيسي: مجهز بـ ينابيع التداخل الكهرومغناطيسي لاحتواء التداخل الكهرومغناطيسي الرائد في الصناعة، مما يضمن سلامة الإشارة في البيئات الصاخبة.
• تصميم مكدس موفر للمساحة: تكوين منفذين × 1 يزيد من كثافة المنافذ على لوحة الدوائر المطبوعة، مما يسمح بتصميمات معدات شبكات أكثر إحكامًا.
• إنهاء الضغط بدون لحام: يستخدم طريقة الضغط في الثقوب لتركيب سهل وموثوق وقابل للتكرار على لوحات الدوائر المطبوعة.
• متانة صناعية: مصنف لنطاق واسع من درجات حرارة التشغيل من -40 درجة مئوية إلى +85 درجة مئوية، ومناسب للبيئات التجارية والصناعية.

تطبيقات نموذجية لموصل قفص SFP+

تم تصميم قفص SFP+ LP21BC01101 للقطاعات عالية الموثوقية، بما في ذلك:

• البنية التحتية للشبكات: مفاتيح المؤسسات، وأجهزة التوجيه عالية السرعة، والمحاور.
• مراكز البيانات: شبكات منطقة التخزين (SAN)، والخوادم، ووحدات تخزين الشبكة المرفقة (NAS).
• الاتصالات السلكية واللاسلكية: محطات القاعدة، ومعدات النقل البصري، والوصول إلى النطاق العريض.
• الحوسبة الصناعية: أنظمة الاستحواذ على البيانات عالية السرعة وأنظمة Ethernet الصناعية.

أسئلة متكررة حول قفص SFP+ LP21BC01101 بمنفذين × 1

تم بناء قفص SFP+ LP21BC01101 للمهندسين ومصممي الأنظمة الذين يحتاجون إلى حل قفص SFP+ مدمج ومنتبه للتداخل الكهرومغناطيسي وعالي السرعة بمنفذين مع تركيب موثوق للوحة الدوائر المطبوعة وتوافق الأنابيب الضوئية.

1. ما هو LP21BC01101؟

LP21BC01101 هو مجموعة موصل قفص SFP+ مكدسة بمنفذين × 1 مصممة لتطبيقات الشبكات عالية السرعة.

2. هل يدعم LP21BC01101 الأنابيب الضوئية؟

نعم. تم تحديد هذا الطراز مع دعم الأنابيب الضوئية.

3. ما هو الحد الأقصى لمعدل البيانات؟

الحد الأقصى المحدد لمعدل البيانات هو 16 جيجابت في الثانية.

4. ما هي طريقة الإنهاء التي يستخدمها؟

يستخدم إنهاء الضغط في الثقوب للوحة الدوائر المطبوعة.

5. هل يشمل مشتت حراري؟

لا، تم تحديد هذا الطراز بدون مشتت حراري.

6. ما هي ميزة التداخل الكهرومغناطيسي التي يستخدمها؟

نوع ميزة احتواء التداخل الكهرومغناطيسي هو ينابيع التداخل الكهرومغناطيسي.
