تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: RoHS
رقم الموديل: L834-1K1T-S7
شروط الدفع والشحن
الحد الأدنى لكمية: 65/780 قطعة
الأسعار: $0.6-$1.0
تفاصيل التغليف: الشريط والبكرة (65X12=780)
وقت التسليم: 3-5 أيام
شروط الدفع: د/أ،د/ف
القدرة على العرض: 5kk/شهر
نوع المنتجات: |
جيجابيت RJ45 ماج جاك |
ف / ن: |
L834-1K1T-S7 |
سرعة: |
1000Base-t |
لون الصمام: |
واي جي/جي |
تكوين المنفذ: |
علامة التبويب لأسفل |
ملف تعريف الارتفاع: |
منتصف الطائرة |
علامات التبويب EMI: |
نعم |
متوافقة مع بنفايات: |
نعم |
نوع المنتجات: |
جيجابيت RJ45 ماج جاك |
ف / ن: |
L834-1K1T-S7 |
سرعة: |
1000Base-t |
لون الصمام: |
واي جي/جي |
تكوين المنفذ: |
علامة التبويب لأسفل |
ملف تعريف الارتفاع: |
منتصف الطائرة |
علامات التبويب EMI: |
نعم |
متوافقة مع بنفايات: |
نعم |

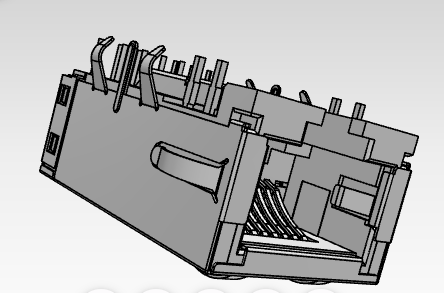

بيل فيوز L834-1K1T-S7 هو مكبر، عالية الأداء ماج جاك مصممة لتطبيقات جيجابيت إثنتر (1000BASE-T). تم تصميمها لتصميمات محدودة في المساحة، هذا 1x1، علامة التبويب أسفل،يحتوي رابط RJ45 منخفض الوضوح / وسط الطائرة على مغناطيسية متكاملة تقلل من بصمة PCB، تحسين سلامة الإشارة، وضمان امتثال EMI القوي.
مجهزة بمصابيح LED الأصفر الأخضر / الأخضر (YG / G) المدمجة للإشارة الواضحة لحالة الشبكة وألواح EMI القوية للحماية من الضوضاء العالية ،L834-1K1T-S7 هو موثوق للغاية لشبكات المؤسسات، الاتصالات، وتطبيقات الحوسبة الصناعية.
إذا كنت تبحث عن1000BASE-T MagJack 1x1رابط ذو بصمة صغيرة ووظائف مغناطيسية متكاملة،L834-1K1T-S7يقدم توازن عملي بين الأداء وبساطة التصميم.
هذا الـ (ماج جاك) مفيد بشكل خاص عندما تحتاج:
| المواصفات | القيمة |
|---|---|
| رقم الجزء المصنع | L834-1K1T-S7 |
| نوع المنتج | أجهزة الكمبيوتر |
| عدد الموانئ | 1 × 1 (ميناء واحد) |
| سرعة الايثرنت | 1000BASE-T (Gigabit Ethernet) |
| تكوين الميناء | انقر لأسفل |
| ملف الطول | وسط الطائرة / مستوى منخفض (نانو جاك) |
| مؤشرات LED | نعم (YG / G |
| تصنيف PoE | غير PoE |
| نوع التثبيت | عبر جبل الحفرة (THT) |
| درجة حرارة العمل | 0°C إلى +70°C (الصف التجاري) |
| علامات التبويب لـ EMI | نعم.. |
| OCL (حثالة الدائرة المفتوحة) | 350μH Min (@ 100kHz، 100mV، 8mA DC Bias) |
| الجهد العازل (HIPOT) | 1500 Vrms (متوافق مع IEEE 802.3) |
| طلاء الارتباط | 30 ميكرو إنش من الذهب الصلب |
| متوافقة مع RoHS | نعم.. |
| الشهادات | تم الاعتراف بـ UL (#E196366 & E169987) ، متوافق مع FCC |
| التطبيق | معدات شبكة جيجابيت إيثرنت |
| أجهزة نموذجية | أجهزة التبديل، و أجهزة التوجيه، و أجهزة إيثيرنث الصناعية، و الأنظمة المدمجة، و أجهزة الشبكة |
| مغناطيسية متكاملة | نعم.. |
| الحماية | RJ45 محمي مع علامات التبويب EMI |
| نوع الجهاز | RJ45 MagJack مع مغناطيسية متكاملة |
| معيار إيثرنت | IEEE 802.3ab 1000BASE-T |
| تركيب PCB | لحام من خلال الثقب |
| الامتثال البيئي | RoHS، خالي من الرصاص |
| التوافر التجاري | مناسبة لمصممين OEM و ODM وتصاميم استبدال |
| المعلم | ظروف الاختبار / نطاق التردد | المواصفات |
|---|---|---|
| الشبكة المدعومة | | غيغابيت إثنتر (4 قنوات: TP1، TP2، TP3، TP4) |
| نسبة الدوران | جميع القنوات الأربع | 1CT: 1CT ± 2% |
| حرارة الدوائر المفتوحة (OCL) | 100kHz، 100mVrms، 8mA DC Bias (0°C إلى +70°C) | 350μH MIN |
| خسارة الإدراج | 0.1 ميغا هرتز 1 ميغا هرتز | -1.1 ديسيبل ماكس |
| 1 ميغاهرتز 65 ميغاهرتز | -0.5 ديسيبل ماكس | |
| 65 ميغاهرتز 100 ميغاهرتز | -0.8 ديسيبل ماكس | |
| 100 ميه هرتز 125 ميه هرتز | - 1.2 ديسيبل ماكس | |
| خسارة العائد (MIN @ 100Ω ± 15%) | 0.5 ميغاهرتز 40 ميغاهرتز | -18 ديسيبل MIN |
| 40 ميغاهرتز 100 ميغاهرتز | -12 + 20LOG ((f/80MHz) dB MIN | |
| CM إلى CM رفض | 100كيلو هرتز 100ميه هرتز | -30 ديسيبل MIN |
| CM إلى DM رفض | 100كيلو هرتز 100ميه هرتز | -35 ديسيبل MIN |
| الصوت المتقاطع | 1 ميغاهرتز 100 ميغاهرتز | -30 ديسيبل MIN |
| الجهد العازل (HIPOT) | تم اختبار الإنتاج بنسبة 100٪ (متوافق مع IEEE 802.3) | 1500Vrms |
الـL834-1K1T-S7 ماجاكمناسبة لمجموعة واسعة من الأجهزة القابلة لـ Ethernet ، بما في ذلك:
L834-1K1T-S7 MagJack هي وحدة توصيل متكاملة 1000BASE-T 1x1 مع مصابيح YG / G LEDs ، وتصميم علامة تبويب ، وارتفاع منخفض ، و علامات تبويب EMI ، وتثبيت ثقب ، ومتوافقة RoHS.
L834-1K1T-S7هوماج جاك (ICM)مصممة1000BASE-T Gigabit Ethernetالتطبيقات معتكوين الميناء 1X1.
نعم،L834-1K1T-S7 ماجاكيشملمصابيح YG/G LEDللإشارة إلى حالة الميناء.
كلا، هذا الجزء معتمدغير PoE.
انها تستخدمصمام ثقبالتصميم
نعم،L834-1K1T-S7هومتوافقة مع RoHS.
