تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: HX5084NLT
شروط الدفع والشحن
الحد الأدنى لكمية: 10 قطعة
الأسعار: $0.57
تفاصيل التغليف: بكرة الشريط
وقت التسليم: في سفينة الأسهم في غضون 3 أيام
شروط الدفع: خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون
القدرة على العرض: 5kk/شهر
ف / ن: |
HX5084NLT |
سرعة الشبكة: |
10/100/1000Base-T (جيجابت إيثرنت) |
تكوين المنفذ: |
منفذ واحد (1×1) |
درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية (الصف الصناعي) |
نوع التركيب: |
جهاز تركيب السطح (SMD) |
محاثة الدائرة المفتوحة (OCL): |
350 درجة مئوية كحد أدنى |
جهد العزلة: |
1500 VRMS الحد الأدنى |
معيار الشبكة: |
مواصفات معهد مهندسي الكهرباء والإلكترونيات 802.3 |
ف / ن: |
HX5084NLT |
سرعة الشبكة: |
10/100/1000Base-T (جيجابت إيثرنت) |
تكوين المنفذ: |
منفذ واحد (1×1) |
درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية (الصف الصناعي) |
نوع التركيب: |
جهاز تركيب السطح (SMD) |
محاثة الدائرة المفتوحة (OCL): |
350 درجة مئوية كحد أدنى |
جهد العزلة: |
1500 VRMS الحد الأدنى |
معيار الشبكة: |
مواصفات معهد مهندسي الكهرباء والإلكترونيات 802.3 |

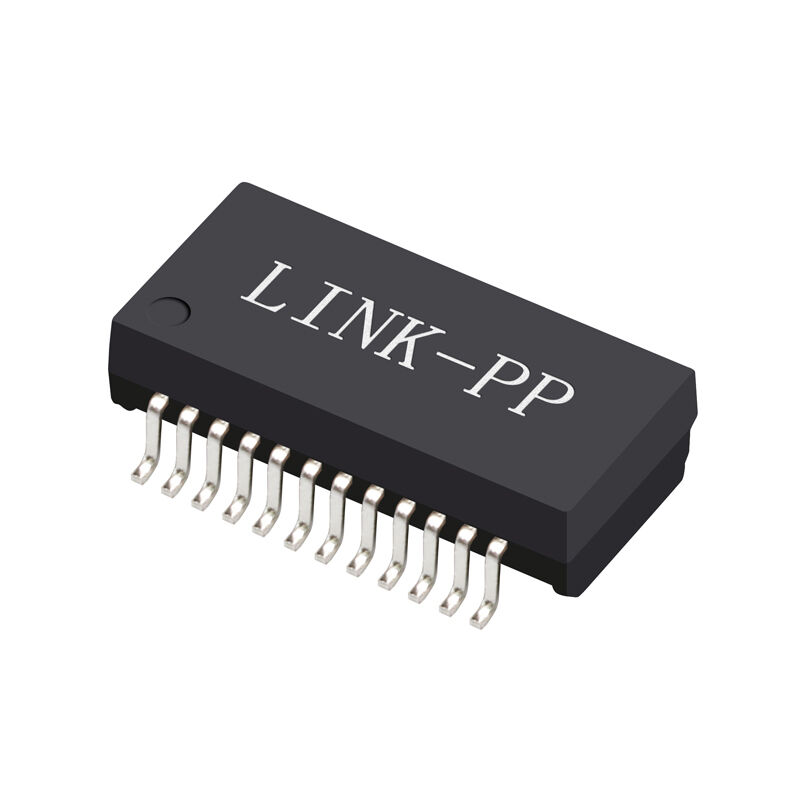

HX5084NLT عبارة عن محول 1000Base-T LAN من الدرجة الصناعية بمنفذ واحد مع نسبة دورات 1:1، ونطاق درجة حرارة واسع، وامتثال IEEE 802.3 لتصميمات Ethernet القوية.
إن HX5084NLT عبارة عن محول LAN أحادي المنفذ عالي الموثوقية ومتوافق مع معايير الصناعة (1000Base-T) مصمم لتطبيقات التركيب السطحي (SMD/SMT). تم تصميمه ليتحمل البيئات القاسية، ويتميز بنطاق درجة حرارة التشغيل الصناعي من -40 درجة مئوية إلى +85 درجة مئوية.
متوافقة تمامًا مع مواصفات IEEE 802.3، هذه الوحدة المغناطيسية بنسبة 1:1 هي حل مثبت لضمان سلامة الإشارة القوية والعزل الكهربائي الفائق. يتم اعتماده على نطاق واسع من قبل المهندسين لاستخدامه في أنظمة التحكم الصناعية، وأجهزة توجيه المؤسسات، ومفاتيح الشبكة، واللوحات الأم للاتصالات التي تتعرض لدرجات حرارة شديدة.
تنطبق الخصائص الكهربائية التالية على+25 درجة مئوية ما لم ينص على خلاف ذلك.
| المعلمة | مواصفة |
|---|---|
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية |
| نسبة المنعطفات | 1:1 ±2% |
| قطبية | لكل التخطيطي |
| فقدان الإدراج | 100 كيلو هرتز: -1.2 ديسيبل كحد أقصى؛ 1–125 ميجا هرتز: −0.2 - 0.002·f^1.4 ديسيبل كحد أقصى |
| خسارة العودة (Z OUT = 100 أوم ±15%) | 0.1–40 ميجاهرتز: -16 ديسيبل دقيقة؛ 40–100 ميجاهرتز: −10 + 20·LOG10(f/80 ميجاهرتز) ديسيبل دقيقة |
| الحث (OCL)، الجانب وسائل الإعلام | 350 درجة مئوية دقيقة |
| حالة اختبار OCL | 100 كيلو هرتز، 100 مللي فولت، مع انحياز تيار مباشر بقدرة 8 مللي أمبير |
| الحديث المتبادل، القنوات المجاورة | 1 ميجاهرتز: -50 ديسيبل دقيقة؛ 10–100 ميجاهرتز: −55 + 22·LOG10(f/10) ديسيبل دقيقة |
| نسبة رفض الوضع المشترك | 2 ميجاهرتز: -50 ديسيبل دقيقة؛ 30–200 ميجاهرتز: −15 + 20·LOG10(f/200) ديسيبل دقيقة |
| عزل المدخلات والمخرجات | 1500 VRMS دقيقة @ 60 ثانية |
تم تصميم HX5084NLT للتصنيع بكميات كبيرة والموثوقية على المدى الطويل.
يعد HX5084NLT مناسبًا قويًا للأنظمة التي تدعم تقنية Ethernet والتي تحتاج إلى مغناطيسات مدمجة وموثوقة وصناعية.
تشمل التطبيقات الشائعة ما يلي:
بالنسبة لمهندسي المنتجات وفرق المشتريات، يتميز HX5084NLT لأنه يجمع بين الاثنينالتوافق الموحد مع 1000Base-Tمعالتحمل لدرجات الحرارة الصناعيةوراحة تجميع SMT. وهذا يجعلها مفيدة بشكل خاص في التصميمات التي تكون فيها مساحة اللوحة محدودة ولكن لا يمكن المساس بالموثوقية.
يساعد فقدان الإرجاع القوي والتداخل وأداء رفض الوضع الشائع على دعم نقل الإشارات النظيف، بينما يضيف تصنيف العزل 1500 VRMS طبقة إضافية من الحماية لتكامل النظام.
نعم. تم تصميم HX5084NLT من أجل1000Base-T جيجابت إيثرنتالتطبيقات ويجتمعإيي 802.3تحديد.
نطاق درجة حرارة التشغيل هو-40 درجة مئوية إلى +85 درجة مئويةمما يجعلها مناسبة للبيئات الصناعية ودرجات الحرارة الواسعة.
نعم. إنه أمحول LAN مثبت على السطح (SMT).، الذي يدعم التجميع الآلي لثنائي الفينيل متعدد الكلور والتخطيطات المدمجة.
نعم. HX5084NLT هومتوافق مع RoHS.
عزل المدخلات والمخرجات هو1500 VRMS كحد أدنى لمدة 60 ثانية.
