تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: LPJK9093AONL
وثيقة: LPJK9093AONL.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000/25K
الأسعار: $0.5-$2.1
تفاصيل التغليف: صينية
وقت التسليم: في سفينة الأسهم في غضون 3 أيام
شروط الدفع: TT ، Net30/60/90 يومًا
القدرة على العرض: 500 ألف/شهر
رقم الجزء: |
LPJK9093AONL |
نوع المنتجات: |
موصل 10GBASE-T RJ45 |
العلامات التجارية المتوافقة: |
نبض |
عدد المنافذ: |
1X1 |
مزلاج: |
أعلى |
معدل البيانات: |
10GBASE-T |
بو: |
PoE ++ |
خيار الصمام: |
مع |
علامات التبويب: |
مع |
نوع التركيب: |
Tht |
نوع اللحام: |
موجة |
نطاق درجة حرارة التشغيل: |
0 درجة مئوية إلى +70 درجة مئوية |
رقم الجزء: |
LPJK9093AONL |
نوع المنتجات: |
موصل 10GBASE-T RJ45 |
العلامات التجارية المتوافقة: |
نبض |
عدد المنافذ: |
1X1 |
مزلاج: |
أعلى |
معدل البيانات: |
10GBASE-T |
بو: |
PoE ++ |
خيار الصمام: |
مع |
علامات التبويب: |
مع |
نوع التركيب: |
Tht |
نوع اللحام: |
موجة |
نطاق درجة حرارة التشغيل: |
0 درجة مئوية إلى +70 درجة مئوية |

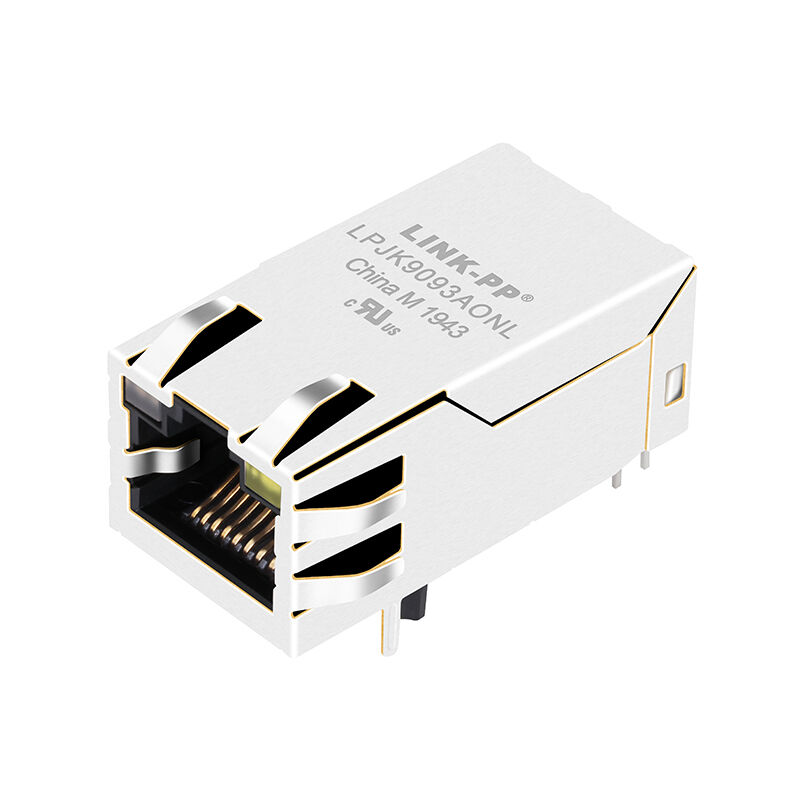

LPJK9093AONL هو رابط 10G Base-T PoE++ RJ45 مع مغناطيس متكامل ، منفذ 1 × 1 ، تصميم الدخول الجانبي من خلال الثقب ، دعم 802.3bt ، 180μH OCL ،ومؤشرات LED البرتقالية والخضراء / الصفراء لتطبيقات Ethernet عالية الطاقة.
| الفئة | المواصفات | تفاصيل |
|---|---|---|
| التكوين العام والميكانيكي | المصنع | شركة لينك بي بي للتكنولوجيا |
| رقم الجزء | LPJK9093AONL | |
| نوع الجهاز | جاك RJ45 مع مغناطيسية متكاملة | |
| عدد الموانئ | 1 × 1 (ميناء واحد) | |
| النواة لكل ميناء | 8 | |
| عدد المواقع / الاتصالات | 10P8C | |
| سرعة الايثرنت | 10G قاعدة-T | |
| نوع التثبيت | من خلال الثقب (THT) | |
| زاوية تركيب PCB | الدخول الجانبي (زاوية 90 درجة على اليمين) | |
| توجيه القفل | علامة التبويب فوق | |
| علامات التبويب EMI الدرع | متضمنة (مع علامات التبويب) | |
| الأبعاد (L × W × H) | 32.50 ملم × 16.60 ملم × 13.50 ملم (1.280" × 0.654" × 0.531") | |
| الخصائص الكهربائية والمغناطيسية (@ 25°C) | بروتوكول التطبيق | الايثنتر (PoE++) |
| نسبة الدوران (RX/TX) | 1CT: 1CT (± 2٪) | |
| الحثية (OCL) | 180 μH MIN @ 100 kHz، 0.1 Vrms | |
| تصنيف PoE | 1.0A MAX @ 57VDC مستمر (متوافق مع IEEE 802.3bt) | |
| اختبار عزل الحوض | 1500 Vrms | |
| خسارة الإدراج | -3.0 dB MAX @ 100 kHz -1.0 dB MAX @ 1~100 MHz -3.0 ديسيبل ماكس @ 100~500 ميغاهرتز |
|
| خسارة العائد | -22 ديسيبل MIN @ 1 ~ 100 MHz ؛ -22 + 18.27 × LOG ((f/100) dB @ 100 ~ 500 MHz |
|
| الصوت المتقاطع | - 28 ديسيبل MIN @ 1 ~ 100 MHz ؛ -19 ديسيبل MIN @ 100 ~ 500 MHz |
|
| CDMR | -30 ديسيبل MIN @ 1 ~ 250 ميغاهرتز -22 ديسيبل MIN @ 250 ~ 500 MHz |
|
| المواد والطلاء | مواد السكن | البلاستيك الحراري، مع تصنيف UL 94V-0 |
| مادة قاعدة الاتصال / الدرع | سبيكة النحاس | |
| طلاء الدرع | النيكل | |
| طبقة منطقة التزاوج | الذهب 6μ" MIN (اختياري 15μ" / 30μ") | |
| مواصفات LED | مصباح LED الأيسر (مزدوج اللون) | برتقالية / خضراء |
| مصباح LED أخضر | الدبوس 20 (+) ، الدبوس 19 (-) ، طول الموجة 565 نانومتر | |
| مصباح LED برتقالى | الدبوس 20 (-) ، الدبوس 19 (+) ، طول الموجة 610 نانومتر | |
| ضوء اليد الأيمن | أصفر | |
| مصباح LED أصفر | الدبوس 18 (+) ، الدبوس 17 (-) ، طول الموجة 585 نانومتر | |
| الجهد الأمامي (VF) | 1.8 فولت ~ 2.6 فولت @ 20mA | |
| تيار التسرب العكسي (IR) | 10 μA MAX @ VR = 5V | |
| المبادئ التوجيهية البيئية واللحام | نطاق درجة حرارة العمل | 0°C إلى +70°C |
| درجة حرارة لحام الموجات | 265 درجة مئوية كحد أقصى لمدة 5 ثوان | |
| الامتثال لـ RoHS | متوافق مع RoHS (2011/65/EC) | |
| الامتثال لمعايير الـ IEEE | IEEE 802.3bt (PoE++) | |
| الاعتراف بـ UL | ملف UL رقم E484635 |
لينك-بي بي LPJK9093AONL هو مرفق 10G Base-T RJ45 ذو الوضع النشط المصمم لتلبية المتطلبات القصوى للشبكات الحديثة عالية السرعة عالية الطاقة.يحتوي على مغناطيسية متكاملة و PoE++ قوي (IEEE 802).3bt) القدرات، هذا 1x1 منفذ من خلال فتحة جاك يوفر بأمان حتى 1.0A التيار المستمر في 57VDC.
تم تصميم LPJK9093AONL مع تكوين دخول جانبي (زاوية 90 درجة مستقيمة) ، وتوجه "Lock Up" ، وتفاصيل الدرع EMI المتكاملة ، وهو الحل النهائي لموديمات LAN على اللوحة الأم (LOM) ، SOHO,محولات المؤسسات، ومعدات الاتصالات الجيل القادم التي تتطلب أداء 10 جيجابيت إثنترانث لا تشوبه شائبة.
الموصولات LPJK9093AONL PoE++ RJ45هيكل الزاوية اليمنى للدخول الجانبييدعم تخطيطات اللوحات المدمجة والتكامل الفعال لللوح الأمامي.القفليسهل الإدراج والاحتفاظ في منتجات الشبكات، في حين أنعلامات تبويب درع EMIتحسين المناعة في البيئات الكهربائية الصاخبة.
يتم استخدام رابط LPJK9093AONL PoE++ RJ45 عادة في:
LPJK9093AONL هو رابط 10G Base-T RJ45 مع مغناطيسية متكاملة مصممة لتطبيقات PoE ++ Ethernet مثل المفاتيح والطرقات ونقاط الوصول وأجهزة الشبكات SOHO.
نعم، يدعم IEEE 802.3bt PoE++ مع ما يصل إلى 1.0A الحد الأقصى للتيار المستمر عند 57VDC.
أجل، إنه مصمم لنقل إيثيرنت عالي السرعة
يستخدم حفرة، دخول جانبي، زاوية مستقيمة نمط تركيب.
نعم، يتضمن مصباح LED مزدوج اللون البرتقالي/الأخضر ومصباح LED أصفر للإشارة إلى الحالة
