تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: ISO 9001,ISO 14001,UL,SGS,REACH168
رقم الموديل: LPJK7403B97NL
وثيقة: LPJK7403B97NL.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 50 قطعة
الأسعار: $0.7-$1.05
تفاصيل التغليف: T & R.
وقت التسليم: في سفينة الأسهم في غضون 3 أيام
شروط الدفع: ترينيداد وتوباغو، NET30/60/90 يوما
القدرة على العرض: 5kk/شهر
ف / ن: |
LPJK7403B97NL |
عدد المنافذ: |
1X1 |
مزلاج: |
أعلى |
معدل البيانات: |
1000Base-t |
بو: |
غير |
خيار الصمام: |
مع |
علامات التبويب: |
بدون |
نوع التركيب: |
Tht |
نوع اللحام: |
موجة |
نطاق درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |
ف / ن: |
LPJK7403B97NL |
عدد المنافذ: |
1X1 |
مزلاج: |
أعلى |
معدل البيانات: |
1000Base-t |
بو: |
غير |
خيار الصمام: |
مع |
علامات التبويب: |
بدون |
نوع التركيب: |
Tht |
نوع اللحام: |
موجة |
نطاق درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |

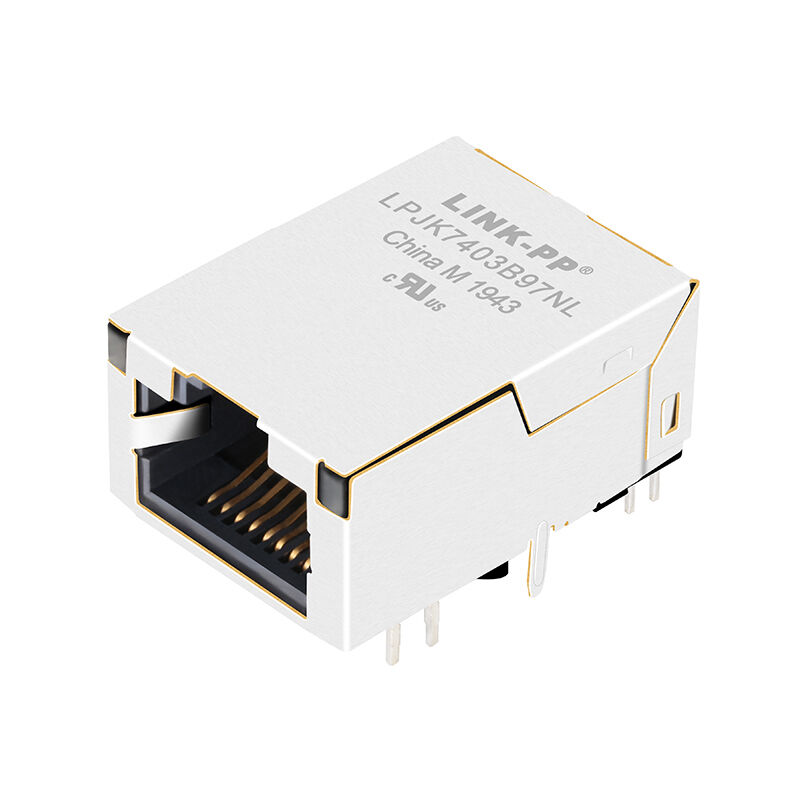

يعد LINK-PP LPJK7403B97NL موصل Gigabit RJ45 Magjack عالي الجودة أحادي المنفذ (1x1) مصممًا لتطبيقات شبكات 1000Base-TX. يتميز هذا الموصل ذو الزاوية اليمنى والمزود بمغناطيسات مدمجة، ويضمن سلامة الإشارة الفائقة وقمع EMI لبيئات إيثرنت عالية السرعة. تم تصميم LPJK7403B97NL ليتحمل درجات حرارة التشغيل الصناعية من -40 إلى +85 درجة مئوية ومجهز بمؤشرات LED قابلة للتخصيص، وهو الخيار الموثوق به لأجهزة الشبكات والاتصالات وتصميمات الأتمتة الصناعية.
الLPJK7403B97NLهو عالية الأداء1 × 1 جيجابت إيثرنت RJ45 MagJackمصممة لتطبيقات الشبكات 1000Base-TX. تتميز بمغناطيسات مدمجة، وعزل 1500 فولت في الثانية، ومؤشرات LED مزدوجة اللون، ودرجات حرارة تشغيل من الدرجة الصناعية من-40 درجة مئوية إلى +85 درجة مئوية، يوفر هذا الموصل حلاً موثوقًا وموفرًا للمساحة لمعدات Ethernet الحديثة.
المصنعة من قبللينك-PP، يتوافق LPJK7403B97NL معمتطلبات IEEE 802.3مما يجعله مناسبًا لأجهزة الشبكات التي تتطلب أداء EMI قويًا وتكامل الإشارة والموثوقية على المدى الطويل.
-سرعة جيجابت:مُحسّن لتطبيقات 1000Base-TX Ethernet.
-المغناطيس المتكامل:يضمن الحد الأدنى من OCL 350uH مع انحياز 8 مللي أمبير نقلًا قويًا للبيانات.
-متانة درجة الحرارة القصوى:عملية موثوقة في البيئات القاسية (-40 إلى +85 درجة مئوية).
-حماية عالية الجودة:درع SUS 304-1/2H مع طلاء النيكل لحماية ممتازة من التداخل الكهرومغناطيسي.
-الامتثال العالمي:متوافق مع IEEE 802.3، ومعتمد من UL (E484635)، ومتوافق مع RoHS.
| المعلمة | مواصفة |
|---|---|
| رقم الجزء | LPJK7403B97NL |
| الشركة المصنعة | شركة لينك بي بي الدولية للتكنولوجيا المحدودة |
| نوع الموصل | RJ45 MagJack (12P8C، إيثرنت) |
| سرعة | 1000Base-TX (جيجابت إيثرنت) |
| عدد المنافذ | 1 × 1 منفذ |
| نوع التركيب | من خلال هول |
| توجيه | زاوية قائمة 90 درجة (مدخل جانبي) |
| اتجاه المزلاج | اغلاق |
| وظيفة بو | غير بو |
| علامات تبويب درع EMI | بدون |
| الصمام الأيسر | أصفر / أخضر (دبابيس 15، 16، 17) |
| الصمام الأيمن | أخضر (دبابيس 13، 14) |
| طول الحزمة | 0.953 بوصة / 24.20 ملم |
| عرض الحزمة | 0.701 بوصة / 17.80 ملم |
| ارتفاع الحزمة | 0.445 بوصة / 11.30 ملم |
| المعلمة | مواصفة |
|---|---|
| حالة الاختبار | 25 درجة مئوية |
| نسبة الدوران (±2%) | 1 قيراط: 1 قيراط |
| OCL (محاثة الدائرة المفتوحة) | 350μH دقيقة عند 100 كيلو هرتز، 100 مللي فولت، انحياز تيار مستمر 8 مللي أمبير (0 درجة مئوية إلى 70 درجة مئوية) |
| فقدان الإدراج (0.5-100 ميجا هرتز) | -0.8 ديسيبل كحد أقصى |
| فقدان الإدراج (100-125 ميجا هرتز) | -1.2 ديسيبل كحد أقصى |
| خسارة العودة (0.5-40 ميجا هرتز) | -18 ديسيبل دقيقة |
| خسارة العودة (50-100 ميجا هرتز) | -[12-20LOG(f/80MHz)] ديسيبل دقيقة |
| الحديث المتبادل (0.5-40 ميجا هرتز) | -35 ديسيبل دقيقة |
| الحديث المتبادل (40-100 ميجا هرتز) | -[33-20LOG(f/50MHz)] ديسيبل دقيقة |
| نسبة رفض الوضع العام (CMRR) | -30 ديسيبل دقيقة (0.5–100 ميجاهرتز) |
| عزل الجهد | 1500Vrms (جانب PHY إلى جانب الخط) |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية |
| المعلمة | مواصفة |
|---|---|
| الامتثال للمعايير | يلبي مواصفات IEEE 802.3 |
| مواد الإسكان | لدن بالحرارة PBT، UL94V-0 |
| مواد الاتصال | سبائك النحاس عالية الجودة |
| مادة الدرع | SUS 304-1/2H، السُمك: 0.2 مم |
| طلاء الدرع | النيكل |
| تصفيح الاتصال | ذهبي، الحد الأدنى 6μin في منطقة الاتصال |
| درجة حرارة لحام الموجة | 250 درجة مئوية لمدة 5 ثواني |
مصممة لدعم مجموعة واسعة من تطبيقات الشبكات عالية السرعة، بما في ذلك:
LPJK7403B97NL هوموصل RJ45 MagJack متكامليجمع بين واجهة RJ45 القياسية ومكونات محول LAN المضمنة. من خلال دمج المغناطيسات داخل غلاف الموصل، يتم تقليل متطلبات مساحة PCB مع الحفاظ على أداء ممتاز للإشارة والعزل الكهربائي.
بالمقارنة مع حلول محولات إيثرنت المنفصلة، فهي متكاملةموصل 1000Base-TX RJ45 مزود بمغناطيسيبسط تصميم اللوحة، ويختصر دورات التطوير، ويحسن موثوقية النظام بشكل عام.
