تفاصيل المنتج
مكان المنشأ: قوانغدونغ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: LPJK7403B98NL
شروط الدفع والشحن
الحد الأدنى لكمية: 10/100/25 ك
الأسعار: $0.5-$1.1
تفاصيل التغليف: T & R.
وقت التسليم: 3-5 أيام
شروط الدفع: خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون
القدرة على العرض: 5kk/شهر
رقم الجزء: |
LPJK7403B98NL |
عدد المنافذ: |
1X1 |
مزلاج: |
أعلى |
معدل البيانات: |
1000Base-t |
بو: |
غير |
خيار الصمام: |
مع |
علامات التبويب: |
بدون |
نوع التركيب: |
Tht |
نوع اللحام: |
موجة |
نطاق درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |
رقم الجزء: |
LPJK7403B98NL |
عدد المنافذ: |
1X1 |
مزلاج: |
أعلى |
معدل البيانات: |
1000Base-t |
بو: |
غير |
خيار الصمام: |
مع |
علامات التبويب: |
بدون |
نوع التركيب: |
Tht |
نوع اللحام: |
موجة |
نطاق درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |

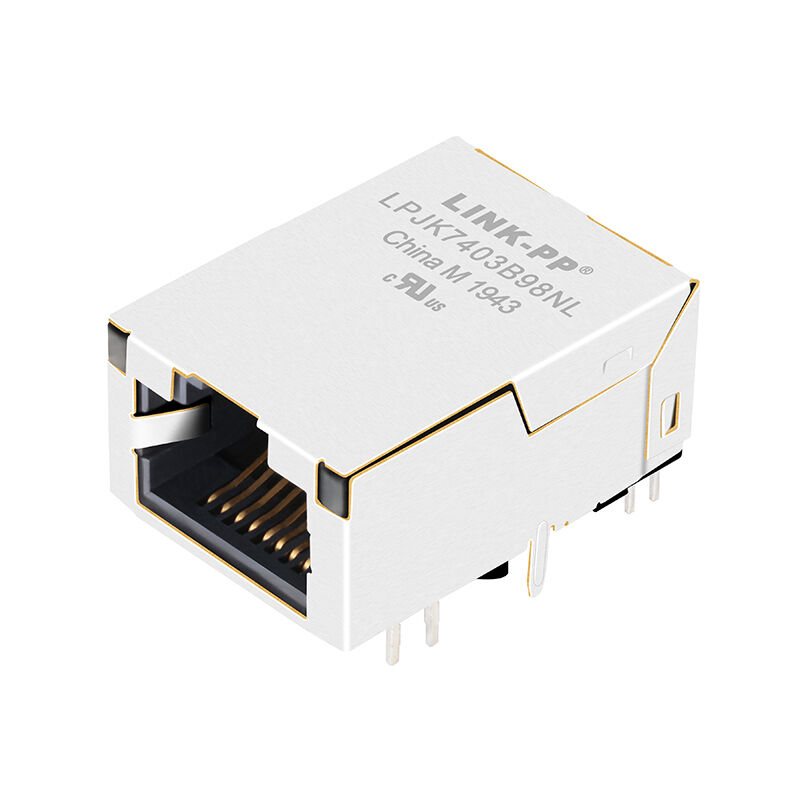

LINK-PP LPJK7403B98NL RJ45 MagJack منخفض المستوى مع مغناطيسات مدمجة. يدعم شبكة Ethernet 10/100/1000Base-T، وعزل 1500Vrms، وملف تعريف 11.30 مم، ومصابيح LED مزدوجة، والتوافق مع IEEE 802.3.
يعد LINK-PP LPJK7403B98NL جهازًا موثوقًا للغاية ومنخفض المستوى 10/100/1000 Base-T Gigabit RJ45 Magjack مصممًا للوحات الدوائر المطبوعة ذات المساحة المحدودة (PCBs). مع ارتفاع أعلى من ثنائي الفينيل متعدد الكلور يبلغ 11.30 مم فقط، يتميز موصل 8P8C هذا باتجاه أعلى ومغناطيسات مدمجة متقدمة لقمع EMI الفائق وسلامة الإشارة. مزود بمؤشرات LED قابلة للتخصيص (برتقالي/أخضر وأصفر) ومصمم للعمل بشكل لا تشوبه شائبة في البيئات الصناعية القاسية (-40 إلى +85 درجة مئوية)، يعد LPJK7403B98NL واجهة الشبكة المثالية للاتصالات الحديثة والأتمتة الصناعية ومعدات الشبكات الخاصة بالمؤسسات.
| المعلمة | مواصفة |
|---|---|
| رقم الجزء | LPJK7403B98NL |
| نوع المنتج | الملف الشخصي المنخفض RJ45 MagJack |
| واجهة الموصل | 8P8C (RJ45) |
| معيار إيثرنت | 10/100/1000Base-T |
| تكوين المنفذ | 1×1 |
| نوع التركيب | من خلال هول |
| توجيه | الزاوية اليمنى (90 درجة) |
| موقف مزلاج | علامة التبويب لأعلى |
| الارتفاع فوق ثنائي الفينيل متعدد الكلور | 11.30 ملم |
| الارتفاع الكلي | 11.60 ملم |
| عرض | 17.80 ملم |
| طول | 24.20 ملم |
تم تصميم LPJK7403B98NL لتوفير نقل مستقر لشبكة Gigabit Ethernet مع تلبية المواصفات الكهربائية لـ IEEE.
| المعلمة | مواصفة |
|---|---|
| نسبة المنعطفات | 1 قيراط: 1 قيراط (±2%) |
| OCL | 350μH دقيقة عند 100 كيلو هرتز، 100 مللي فولت، انحياز تيار مستمر 8 مللي أمبير |
| عزل الجهد | 1500 فولت |
| كمر | 30 ديسيبل دقيقة (0.5–100 ميجاهرتز) |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية |
| تكرار | الحد الأقصى |
|---|---|
| 0.5-100 ميجا هرتز | -0.8 ديسيبل |
| 100-125 ميجا هرتز | -1.2 ديسيبل |
| تكرار | الحد الأدنى |
|---|---|
| 0.5-40 ميجا هرتز | -18 ديسيبل |
| 50-100 ميجا هرتز | -[12-20LOG(f/80MHz)] ديسيبل |
| تكرار | الحد الأدنى |
|---|---|
| 0.5-40 ميجا هرتز | -35 ديسيبل |
| 40-100 ميجا هرتز | -[33-20LOG(f/50MHz)] ديسيبل |
تضمن هذه الخصائص الكهربائية المحسنة نقل البيانات بشكل موثوق، وتقليل انعكاسات الإشارة، وأداء EMI الفائق لشبكات Ethernet عالية السرعة.
مصممة للمتانة طويلة الأمد في معدات الشبكات الصناعية والتجارية.
| المعلمة | مواصفة |
|---|---|
| المعايير | إيي 802.3 |
| مواد الإسكان | لدن بالحرارة PBT، UL94V-0 |
| مواد الاتصال | سبائك النحاس |
| مادة الدرع | SUS304-1/2H، سمك 0.2 مم |
| الانتهاء من الدرع | طلاء النيكل |
| تصفيح الاتصال | الذهب، 6μin الحد الأدنى |
| درجة حرارة لحام الموجة | 250 درجة مئوية لمدة 5 ثواني |
تضمن المواد عالية الجودة قابلية لحام ممتازة، ومقاومة للتآكل، ومتانة ميكانيكية طوال دورة حياة المنتج.
يوفر دمج مغناطيسات Ethernet مباشرة في موصل RJ45 العديد من المزايا الهندسية:
هذه المزايا تجعل LPJK7403B98NL خيارًا ممتازًا لأجهزة Ethernet المدمجة وعالية الأداء.
يتوافق LPJK7403B98NL مع معايير الجودة والبيئة الدولية.
| شهادة | حالة |
|---|---|
| إيي 802.3 | متوافق |
| شهادة UL | رقم الملف E484635 |
| بنفايات | متوافق (2011/65/الاتحاد الأوروبي) |
| تصنيف القابلية للاشتعال | UL94V-0 |
