تفاصيل المنتج
مكان المنشأ: قوانغدونغ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,REACH,ISO
رقم الموديل: LPJ17206AGNL
وثيقة: LPJ17206AGNL REVA6.pdf
شروط الدفع والشحن
رقم الجزء: |
LPJ17206AGNL |
عدد المنافذ: |
2 × 1 |
مزلاج: |
اعلى واسفل |
معدل البيانات: |
100-base-t |
بو: |
غير |
خيار الصمام: |
مع |
علامات التبويب: |
مع |
نوع التركيب: |
Tht |
نوع اللحام: |
موجة |
نطاق درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |
رقم الجزء: |
LPJ17206AGNL |
عدد المنافذ: |
2 × 1 |
مزلاج: |
اعلى واسفل |
معدل البيانات: |
100-base-t |
بو: |
غير |
خيار الصمام: |
مع |
علامات التبويب: |
مع |
نوع التركيب: |
Tht |
نوع اللحام: |
موجة |
نطاق درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |

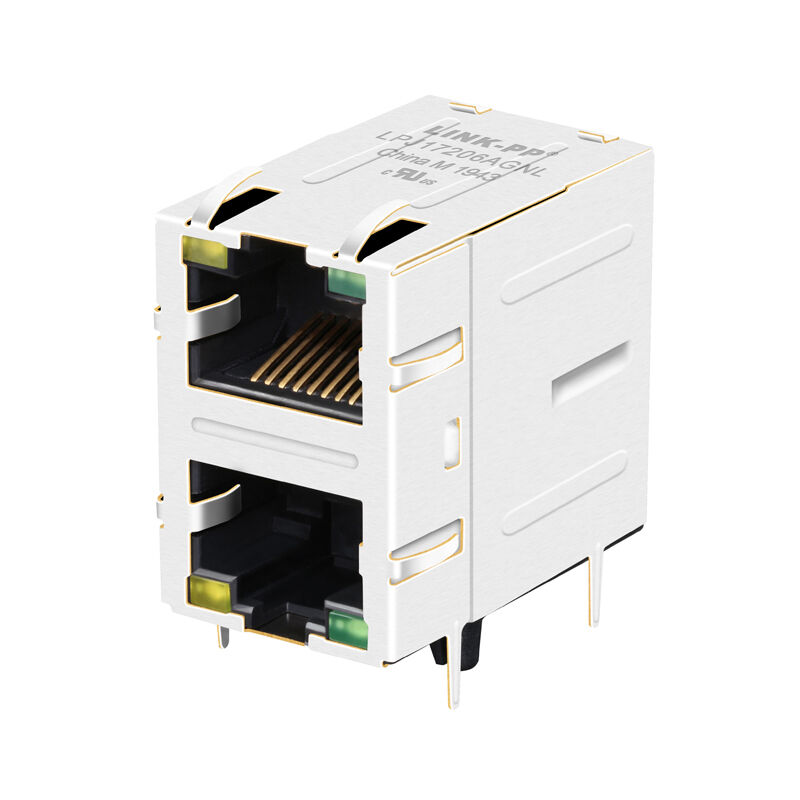

رابط RJ45 متراكم على منفذ 2x1 من لينك-بي بي LPJ17206AGNL. يحتوي على مغناطيس متكامل 10/100 Base-T ، أصابع الربيع EMI ، مؤشرات LED ،ودرجة حرارة التشغيل الصناعية (-40 درجة مئوية إلى + 85 درجة مئوية) للشبكة الموثوقة.
LINK-PP LPJ17206AGNL هو رابط 2x1 (متراكم) RJ45 Magjack عالي الأداء تم تصميمه لتطبيقات 10/100 Base-T Ethernet الموثوقة. تم تصميمه لتحقيق أقصى قدر من العقارات PCB ،هذا المرفق مزدوج الموانئ من خلال الحفرة يحتوي على مغناطيسية متكاملة، مزودة بأصابع الربيع EMI المدمجة لوقف الضوضاء المتفوقة ، ومؤشرات LED صفراء / خضراء مرئية للغاية. بنيت لتحمل درجات حرارة التشغيل الصناعية من -40 درجة مئوية إلى + 85 درجة مئوية ،LPJ17206AGNL يوفر، واجهة شبكة توفير المساحة مثالية لموديمات SOHO والمحولات والمحاور وتصميمات LAN على اللوحة الأم (LOM).
| المعلم | المواصفات |
|---|---|
| رقم الجزء | LPJ17206AGNL |
| نوع المنتج | 2 × 1 رابط RJ45 مع مغناطيس متكامل |
| واجهة الجهاز | 8P8C RJ45 |
| معيار إيثرنت | 10/100Base-T |
| تكوين الميناء | 2 × 1 الموانئ المكدسة |
| نوع التثبيت | من خلال الثقب |
| جبل الـ PCB | دخول جانبي |
| التوجيه | الزاوية المستقيمة (90 درجة) |
| توجيه القفل | صعوداً وهبوطاً |
| دعم PoE | غير PoE |
| درع EMI | مع أصابع الربيع EMI |
| تكوين LED | اليسار الأصفر / اليمين الأخضر |
| درجة حرارة العمل | -40°C إلى +85°C |
| طول الحزمة | 28.50 ملم |
| عرض الحزمة | 17.20 ملم |
| ارتفاع الحزمة | 25.55 ملم |
| المعلم | المواصفات |
|---|---|
| حالة الاختبار | @ 25°C |
| نسبة الدوران | 1CT:1CT (± 5٪) |
| حرارة الدوائر المفتوحة (OCL) | 350μH Min @ 100kHz، 0.1V، 8mA تعصب DC |
| فقدان الإدراج (1 ‰ 100 ميغا هرتز) | -1.2 ديسيبل |
| خسارة العودة (130 ميغا هرتز) | -16 ديسيبل دقيقة |
| خسارة العودة (3060MHz) | -12 ديسيبل دقيقة |
| خسارة العودة (6080MHz) | -10 ديسيبل دقيقة |
| خسارة العودة (80 ‰ 100 ميغاهرتز) | -8 ديسيبل دقيقة |
| المكالمة المتقاطعة (1 ‰ 100 ميغاهرتز) | -30 ديسيبل دقيقة |
| رفض الوضع الشائع (CMRR، 1 ‰ 100MHz) | -30 ديسيبل دقيقة |
| التوتر العازل | 1500Vrms (PHY الجانب إلى الجانب) |
| درجة حرارة العمل | -40°C إلى +85°C |
لينك-بي بي هي شركة مصنعة متخصصة في منتجات الاتصال الإيثيرنت، بما في ذلك وصلات RJ45 ماج جاك، محولات الشبكات المحلية، ومكونات الشبكات عالية السرعة.
LPJ17206AGNL يوفر:
سواء كان تطوير معدات الشبكات الصناعية، والأنظمة المضمنة، والموجهات، أو مفاتيح إيثرنت،LPJ17206AGNL 2 × 1 RJ45 رابط مع مغناطيسية متكاملة 10/100Base-Tيوفر حلًا موثوقًا ومدمجًا وفعالًا من حيث التكلفة لواجهة الشبكة لتطبيقات Ethernet المهنية.
