تفاصيل المنتج
مكان المنشأ: قوانغدونغ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: ISO9001,SGS,UL,CE,REACH
رقم الموديل: LPJG0801ABNL
وثيقة: LPJG0801ABNL.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 10 قطعة
الأسعار: $0.09-$0.85
تفاصيل التغليف: T & R.
وقت التسليم: في سفينة الأسهم في غضون 3 أيام
شروط الدفع: خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون
القدرة على العرض: 5kk/شهر
رقم الجزء: |
LPJG0801ABNL |
عدد المنافذ: |
1X1 |
مزلاج: |
تحت |
معدل البيانات: |
1000Base-t |
بو: |
غير |
خيار الصمام: |
مع |
علامات التبويب: |
مع |
نوع التركيب: |
Tht |
نوع اللحام: |
موجة |
نطاق درجة حرارة التشغيل: |
0 درجة مئوية إلى +70 درجة مئوية |
رقم الجزء: |
LPJG0801ABNL |
عدد المنافذ: |
1X1 |
مزلاج: |
تحت |
معدل البيانات: |
1000Base-t |
بو: |
غير |
خيار الصمام: |
مع |
علامات التبويب: |
مع |
نوع التركيب: |
Tht |
نوع اللحام: |
موجة |
نطاق درجة حرارة التشغيل: |
0 درجة مئوية إلى +70 درجة مئوية |

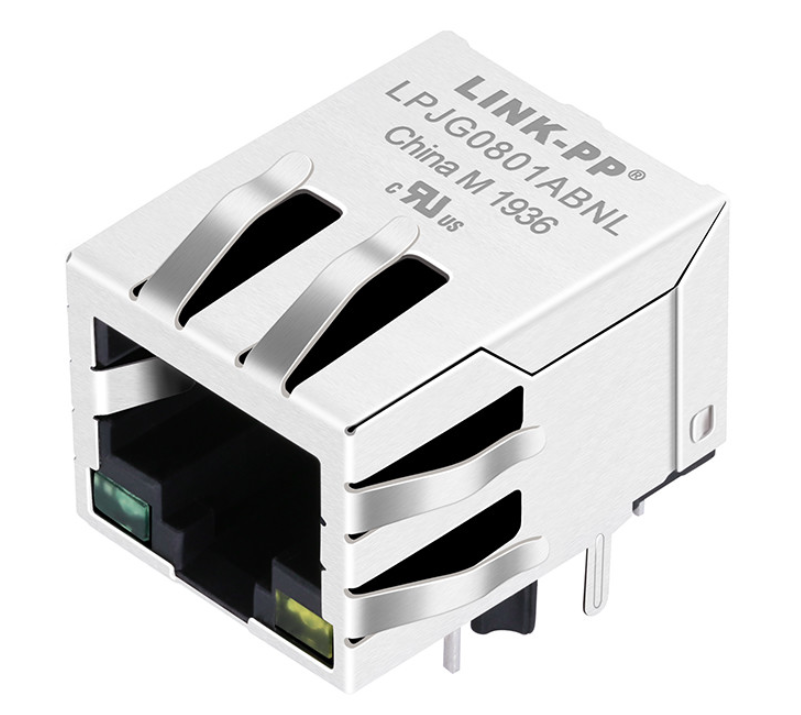

LPJG0801ABNL، مقبس مغناطيسي Gigabit RJ45، موصل 1000Base-T RJ45، LINK-PP RJ45، Ethernet Magjack، منفذ 1x1 RJ45 من خلال الفتحة، علامات تبويب RJ45 EMI محمية.
LPJG0801ABNL هو موصل أنثى RJ45 عالي الأداء وعالي الأداء 1x1 يتميز بمغناطيسات مدمجة مصممة خصيصًا لتطبيقات Gigabit Ethernet (10/100/1000 Base-T). تم تصميم Magjack بزاوية 90 درجة (مدخل جانبي) خصيصًا لأجهزة الشبكات القوية، ويجمع بين حماية EMI الفائقة مع التكامل الموفر للمساحة.
إنه مصنوع من درع قوي من الفولاذ المقاوم للصدأ يتميز بأصابع زنبركية EMI مدمجة ويدمج شبكة مطابقة إنهاء Bob Smith (مقاومات 75Ω ومكثف عالي الجهد 1000pF/2KV). متوافق تمامًا مع معايير IEEE 802.3 وتوجيهات RoHS ومدعوم بشهادة UL، ويضمن LPJG0801ABNL نقل بيانات عالي السرعة وموثوق به لمعدات الشبكات الخاصة بالمؤسسات والمستهلكين.
| المعلمة | مواصفة |
|---|---|
| رقم الجزء | LPJG0801ABNL |
| الشركة المصنعة | لينك-PP |
| نوع المنتج | مقبس مغناطيسي RJ45 متكامل |
| تكوين المنفذ | 1 × 1 |
| نوع الموصل | RJ45 أنثى (10P8C) |
| سرعة الإيثرنت | 10/100/1000BASE-T |
| نوع التركيب | من خلال هول |
| توجيه | الزاوية اليمنى (دخول جانبي بمقدار 90 درجة) |
| موقف مزلاج | تحت |
| درع | نعم |
| أصابع الربيع EMI | نعم |
| تكوين الصمام | اليسار الأخضر / اليمين الأصفر |
| دعم بو | غير بو |
| عدد النوى | 8 |
| عرض | 15.94 ملم |
| ارتفاع | 13.30 ملم (باستثناء دبابيس اللحام وأعمدة التثبيت) |
| العمق (الطول) | 21.25 ملم |
| المعايير | إيي 802.3 |
| شهادة | أول (E484635)، بنفايات |
| المعلمة | مواصفة |
|---|---|
| معيار إيثرنت | 1000BASE-T |
| نسبة المنعطفات | 1 قيراط: 1 قيراط ± 5% |
| محاثة الدائرة المفتوحة (OCL) | ≥350 μH عند 100 كيلو هرتز، 0.1 فولت، 8 مللي أمبير انحياز للتيار المستمر |
| عزل الجهد | 1500 Vrms (PHY إلى الخط) |
| فقدان الإدراج | .21.2 ديسيبل (1–100 ميجاهرتز) |
| خسارة العودة |
≥16 ديسيبل (1–30 ميجاهرتز) ≥12 ديسيبل (30-60 ميجاهرتز) ≥10 ديسيبل (60-80 ميجا هرتز) ≥8 ديسيبل (80-100 ميجاهرتز) |
| الحديث المتبادل | ≥30 ديسيبل (1–100 ميجاهرتز) |
| رفض الوضع المشترك (CMR) | ≥30 ديسيبل (1–100 ميجاهرتز) |
| إنهاء بوب سميث | مقاومات مدمجة 4 × 75 أوم + مكثف 1000 pF / 2 كيلو فولت |
| درجة حرارة التشغيل | 0 درجة مئوية إلى +70 درجة مئوية |
| ميزة | مواصفة |
|---|---|
| السكن | PBT + 30% ألياف زجاجية، UL94V-0 |
| مواد الاتصال | برونز الفوسفور (C5210R-EH)، 0.35 ملم |
| تصفيح الاتصال | طلاء ذهبي انتقائي، ≥6 ميكرون |
| دبابيس اللحام | نحاس (C2680R-H)، 0.35 مم |
| درع | الفولاذ المقاوم للصدأ SUS304، 0.20 مم |
| حماية EMI | أصابع زنبركية EMI مدمجة |
| أوصى لحام | لحام مموج، 250 درجة مئوية / 5 ثواني كحد أقصى. |
تم تصميم Gigabit Magjack لاتصالات البيانات عالية الموثوقية، وهو المكون المثالي لما يلي:
لقد تخصصت LINK-PP في توصيل Ethernet والمكونات المغناطيسية لأكثر من25 سنة، تخدم الشركات المصنعة للشبكات والأتمتة الصناعية والاتصالات والسيارات والمعدات الطبية في جميع أنحاء العالم.
تشمل مزايانا ما يلي:
تشمل محفظة منتجاتنا ما يلي:
LPJG0801ABNL هو أموصل Gigabit RJ45 أحادي المنفذ مع مغناطيس إيثرنت مدمج، داعمة10/100/1000BASE-Tتطبيقات إيثرنت.
نعم. فهو يدمج محولات عزل إيثرنت، وملفات الوضع المشترك، ودوائر إنهاء بوب سميث، ومكونات مطابقة المعاوقة، ومكثف عالي الجهد داخل الموصل.
لا، لقد تم تصميم LPJG0801ABNL القياسي من أجلشبكة جيجابت إيثرنت غير PoEالتطبيقات. إذا كان دعم PoE مطلوبًا، فإن LINK-PP تقدم حلول PoE وPoE+ MagJack مخصصة.
توفر المغناطيسات المتكاملةعزل 1500 فولتبين جانب PHY وجانب الكابل، لتلبية متطلبات عزل IEEE Ethernet.
يتضمن الموصل:
ويمكن تكوينها للارتباط أو النشاط أو إشارة السرعة اعتمادًا على الطبقة المادية لشبكة Ethernet.
تعمل الأصابع الزنبركية EMI المدمجة على تحسين تأريض الهيكل، وتقليل التداخل الكهرومغناطيسي (EMI)، ومساعدة معدات الشبكات على تلبية متطلبات التوافق مع EMC.
نعم. يدعم LINK-PP التخصيص من أجل:
