تفاصيل المنتج
مكان المنشأ: قوانغدونغ، هويتشو
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: ISO 9001,ISO 14001,UL,SGS,REACH168
رقم الموديل: LPJD0011DNL
وثيقة: LPJD0011DNL.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000/60K
الأسعار: $0.58
تفاصيل التغليف: 50 قطعة/صينية ، 1000 قطعة/كرتون
وقت التسليم: السفن في غضون 3 أيام
شروط الدفع: خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون
القدرة على العرض: 5kk/شهر
MPN: |
LPJD0011DNL |
عدد المنافذ: |
1X1 |
مزلاج: |
أعلى |
معدل البيانات: |
100-base-t |
بو: |
غير |
خيار الصمام: |
بدون |
علامات التبويب: |
بدون |
نوع التركيب: |
Tht |
نوع اللحام: |
موجة |
نطاق درجة حرارة التشغيل: |
0 درجة مئوية إلى +70 درجة مئوية |
MPN: |
LPJD0011DNL |
عدد المنافذ: |
1X1 |
مزلاج: |
أعلى |
معدل البيانات: |
100-base-t |
بو: |
غير |
خيار الصمام: |
بدون |
علامات التبويب: |
بدون |
نوع التركيب: |
Tht |
نوع اللحام: |
موجة |
نطاق درجة حرارة التشغيل: |
0 درجة مئوية إلى +70 درجة مئوية |

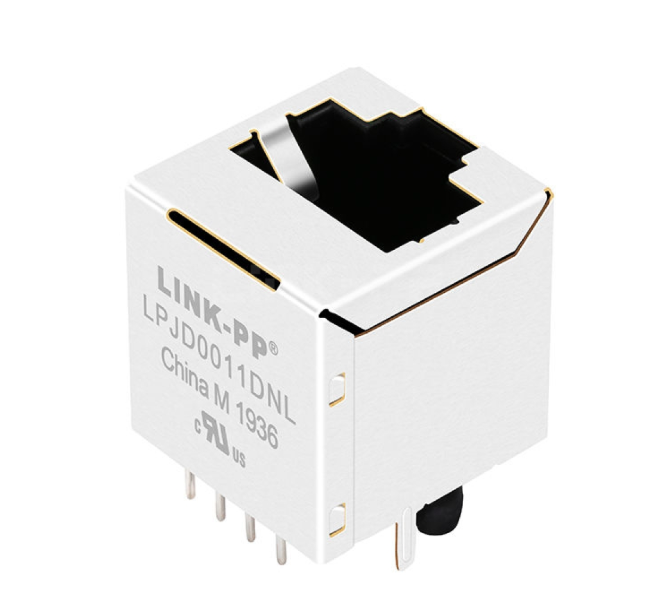

لينك-بي بي LPJD0011DNL هو موثوقة للغايةالرأسي (180 درجة من أعلى الدخول) RJ45 Magjackمصممة لتطبيقات 10/100Base-T Fast Ethernet. من خلال دمج مغناطيس العزلة والخنق المشترك مباشرة في غطاء عمودي،هذا المرفق يقلل من بصمة PCB ويحسن توجيه الكابلات في تصاميم الحجرة الضيقة أو المكدسة.
تعمل في نطاق درجة الحرارة التجارية من 0 إلى 70 درجة مئوية ، و LPJD0011DNL متوافقة تمامًا مع معايير IEEE 802.3.يحتوي على دائرة إنهاء قوية بوب سميث لقمع EMI وهو خال تماما من LED، مما يجعلها حلًا فعالًا من حيث التكلفة وموفرًا للمساحة لموديمات SOHO والمفاتيح وتطبيقات LAN على اللوحة الأم (LOM).
| السمة | المواصفات |
| المصنع / العلامة التجارية | LINK-PP |
| رقم الجزء (MPN) | LPJD0011DNL |
| نوع المنتج | رابط RJ45 الرأسي مع مغناطيسيات (Magjack) |
| سرعة الشبكة | 10/100 Base-T (fast Ethernet) |
| زاوية تركيب / نمط | 180 درجة عمودية (الدخول العلوي) / من خلال الثقب (THT) |
| الموانئ والاتصالات | 1x1 الميناء / 8P8C |
| خيار LED | بدون LED |
| الأبعاد (W x L x H) | 16.00 ملم × 16.70 ملم × 16.90 ملم |
| درجة حرارة العمل | 0°C إلى +70°C |
| المعلم | القيمة |
| نسبة الدوران (TX / RX) | 1CT: 1CT / 1CT: 1CT |
| الحثية (OCL) | 350 ميكرو ساعة دقيقة (@ 100KHz، 0.1V، 8mA DC Bias) |
| HiPot (جهد العزل) | 1500 Vrms |
| خسارة الإدراج | -1.0 ديسيبل أقصى (0.3 ~ 100 ميغا هرتز) |
| خسارة العائد (دقيقة) | -18 ديسيبل (1~30 ميغاهرتز) -- 16 ديسيبل (40 ميغاهرتز) -- 12 ديسيبل (50 ميغاهرتز) -- 10 ديسيبل (60 ميغاهرتز) |
| الصوت المتقاطع و CMR (دقيقة) | -30 ديسيبل @ 100 ميغا هرتز (Crosstalk) -- 20 ديسيبل @ 100 ميغا هرتز (CMR) |
على عكس الاتصالات العادية ذات الزاوية المستقيمة ، يسمح التوجه الرأسي 180 درجة بتوصيل كابلات الشبكة من الأعلى. هذا أمر بالغ الأهمية لتصميمات الهيكل من أعلى إلى أسفل ، ومعدات الاختبار ،وتكوينات متعددة الألواح الكثيفة.
المخطط الداخلي يحتوي على محولات عزل متكاملة جنبا إلى جنب مع دائرة إنهاء بوب سميث المدمجة.يتم إنهاء الدبابيس والنابضات المركزية غير المستخدمة بمقاومات 75Ω وتشارك مكثف 1000pF / 2KV عالي الجهد متصل بالأرض الدرعهذا يقلل بشكل كبير من التداخل الكهرومغناطيسي (EMI) ويمنع انعكاس الإشارة.
تم تصميم LPJD0011DNL للأجهزة القياسية للشبكات الداخلية والتجارية ، بما في ذلك:
معدات (سوهو):موديمات (ADSL/VDSL) ، أجهزة التوجيه المنزلية
التواصل:محاور وتبديلات إيثيرنت السريعة
الحوسبة:لوحة LAN على اللوحة الأم (LOM) ولوحات الكمبيوتر المدمجة.
ج: يحتوي على توجيه 180 درجة عمودي (الدخول العلوي) ، مما يعني أن كابل Ethernet يتم إدخاله عموديًا على PCB.
ج: لا، تم تصميم LPJD0011DNL لنقل بيانات LAN Ethernet القياسية (غير PoE).
ج: يدعم نطاق درجة حرارة التشغيل التجاري القياسي من 0°C إلى 70°C.
ج: لا ، تم تصميم هذا النموذج المحدد (LPJD0011DNL) دون مؤشرات LED لتوفير التكاليف وتبسيط توجيه PCB.
ج: بالنسبة لحام الموجات THT ، فإن الحرارة القصوى الموصى بها هي 265 درجة مئوية لمدة لا تزيد عن 5 ثوان.
