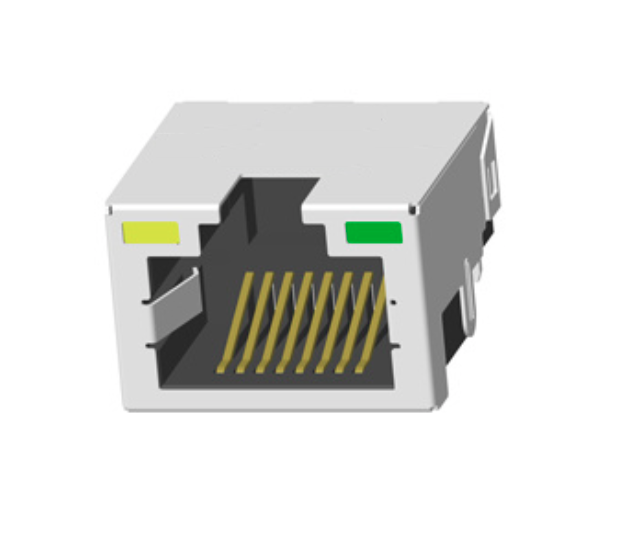

KRJ-CB4.2YGZNL مقبس RJ45 معياري محمي (لسان لأعلى، DIP، مع LED)

KRJ-CB4.2YGZNL هو موصل RJ45 وحداتي موثوق به للغاية ، يحتوي على منفذ واحد (1 × 1). تم تصميمه للشبكة المحلية القياسية (LAN) وواجهات اتصال البيانات ،هذا المرفق يحتوي على توجيه قفل Tab-Up ونمط التثبيت التقليدي DIP (Through-Hole).

الأهم من ذلك، هذا هو رابط RJ45 غير مغناطيسي (بدون المحولات الداخلية)مما يجعلها الخيار المثالي لهياكل الأجهزة حيث يتم دمج مغناطيس Ethernet بالفعل في شريحة PHY أو وضعه بشكل متسط على PCBمحاطة في درع معدني EMI قوي ومجهزة مع مصابيح LED صفراء وخضراء متكاملة ، يوفر KRJ-CB4.2YGZNL لمصممي PCB طريقة فعالة من حيث التكلفة وتوفير المساحةوواجهة مادية قابلة للتخصيص للغاية لأجهزة الشبكة.

الميزات الرئيسية لـ KRJ-CB4.2YGZNL RJ45 Jack Modular

1متانة قابلة للتخصيص (طلاء الذهب)

على عكس الاتصالات القياسية المتوفرة ، يوفر KRJ-CB4.2YGZNL خيارات طبقة منطقة التزاوج المتصلة مرنة للغاية.يمكن للمشترين تحديد سمك الذهب بدءًا من Gold Flash (G / F) لأجهزة المستهلك الحساسة للتكلفة، حتى 50 ميكروينات من الذهب لبيئات صناعية عالية الاهتزاز، وذات دورة التزاوج العالية.

2حماية EMI ممتازة

يتم تغطية المرفق بالكامل في درع معدني مع علامات التبويب EMI. هذا تصميم قفص فاراداي يمتص بفعالية وترتكب التداخل الكهرومغناطيسي (EMI) ،ضمان سلامة الإشارة النظيفة ومساعدة المنتج النهائي على اجتياز شهادات FCC / CE EMC الصارمة.

3ضمان جودة صارم

يضمن DGKYD أقصى قدر من الموثوقية من خلال إخضاع KRJ-CB4.2YGZNL لاختبار الأداء الكهربائي بنسبة 200٪ (بما في ذلك اختبار الدوائر المفتوحة / المختصرة الصارمة) قبل الإرسال.انها متوافقة تماما مع IEEE 802.3 معايير ميكانيكية ومتوافقة تماما مع RoHS و REACH.

4. تصنيفات حرارية مرنة

متوفر في كل من درجة الحرارة التجارية القياسية (0 °C ~ 85 °C) والنسخ الصناعية ذات درجة الحرارة العريضة (-40 °C ~ 85 °C) ،هذا الجهاز RJ45 يمكن نشره في كل شيء من أجهزة توجيه المكاتب إلى بوابات إنترنت الأشياء في الهواء الطلق.

المواصفات التقنية

1المعايير العامة والميكانيكية

2خصائص المواد والكهرباء

3إرشادات البيئة واللحام

ورقة بيانات KRJ-CB4.2YGZNL RJ45

التطبيقات المستهدفة

لأنه يفتقر إلى مغناطيسية داخلية ، فإن KRJ-CB4.2YGZNL متعددة الاستخدامات للغاية وعادة ما تكون مقترنة بمحولات عزل خارجية أو PHYs الحديثة مع مغناطيسية مدمجة.التطبيقات المثالية تشمل:

• أجهزة الشبكة:الموجات الاستهلاكية، المفاتيح غير المدارة، ومحاور إيثيرنث.
• إنترنت الأشياء الصناعي:محولات التسلسلي إلى إيثيرنت، لوحات تحكم PLC، وأعداد ذكية.
• إلكترونيات المستهلك:ألواح الأساسية للتلفزيون الذكي، وصندوقات القيادة (STB) ، وألواح الأساسية للكمبيوتر.
• أنظمة الأمان:محاور NVR/DVR ومحطات كاميرات IP.

إرشادات التصميم الهندسي

بالنسبة لمصممي أقراص PCB الذين يدمجون KRJ-CB4.2YGZNL:

1. متطلبات المغناطيسية:تأكد من أن مخططك يتضمن محولات عزل Ethernet منفصلة (مغناطيسية) بين شريحة PHY وهذا المرفق ، لأنه لا يحتوي على ملفات داخلية.
2. مقطع اللوحة:صياغة غطاء الجهاز لاستيعاب آلية قفل Tab-Up (سيكون مقطع الكابل البلاستيكي متجهًا إلى الأعلى).
3. تعليقات الـ EMI:توجيه علامات EMI للدرع مباشرة إلى أرضية الهيكل (الأرض) باستخدام آثار نحاسية سميكة منخفضة العائق لتحقيق أقصى قدر من فعالية الدرع.
4. المقاومات LED:الضوء الأصفر والأخضر المدمج يتطلب مقاومات الحد من التيار الخارجي المناسبة على اللوحة، مصممة لجهد تشغيل نظامك.

الأسئلة الشائعة

س: هل لدى KRJ-CB4.2YGZNL مغناطيس داخلي؟

الجواب: لا، هذا هو رابط RJ45 غير مغناطيسي. ستحتاج إلى استخدام محولات مغناطيسية منفصلة على لوحة PCB لتحقيق العزل الكهربائي.

س: ما معنى تركيب "DIP" لمصل RJ45؟

ج: يشير DIP (حزمة مزدوجة في الخط) في هذا السياق إلى تكنولوجيا الثقب (THT).تم تصميم دبوس الاتصال لإدخالها في الثقوب التي تم حفرها من خلال اللوحة الورقية وملحومة الموجة على الجانب الآخر.

س: هل هذا المرفق مناسب للبيئات الصناعية؟

ج: نعم، يمكن طلبها مع نطاق درجة حرارة العمل الصناعية من -40 °C إلى +85 °C ومصفاة ذهبية سميكة (حتى 50μ ") للبيئات القاسية.

س: ما هي ألوان LED المدمجة؟

الجواب: يحتوي المرفق على مصابيح LED صفراء وخضراء متكاملة ، وهي قياسية للإشارة إلى حالة رابط الشبكة ونشاط البيانات.

س: هل يمكن معالجة هذا المرفق باستخدام لحام التدفق؟

الجواب: النسخة القياسية مُحسّنة لللحام الموجي. ومع ذلك، تتوفر نسخة بلاستيكية عالية درجة الحرارة متوافقة مع لحام التدفق على الطلب كخيار.
