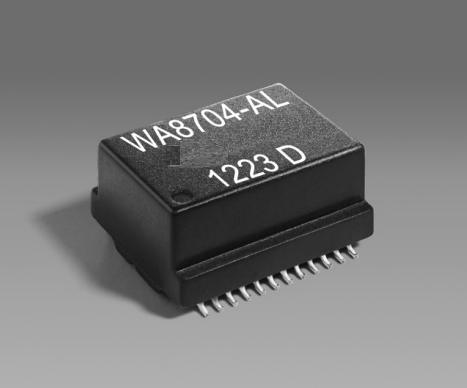

محول مسار إشارة WA8704-ALD 1500Vrms PoE (150 وات، IEEE 802.3bt، جيجابت)

لمهندسي الأجهزة الذين يدمجون WA8704-ALD في تصميمات لوحات الدوائر المطبوعة (PCB):

1. إدارة الحرارة:يُرجى العلم أن تطبيق تيار مستمر بقيمة 1.5 أمبير على كل نقطة مركزية في جانب الكابل سيؤدي إلى ارتفاع تقريبي في درجة الحرارة بمقدار 15 درجة مئوية (من درجة حرارة محيطة تبلغ 25 درجة مئوية). تأكد من وجود صب نحاسي كافٍ وفتحات حرارية في تصميم لوحة الدوائر المطبوعة لديك لتبديد الحرارة، خاصة إذا كنت تعمل بالقرب من الحد الأقصى البالغ 85 درجة مئوية.
2. اللحام بالانصهار:يمكن أن تتحمل الأطراف المتينة للغاية ما يصل إلى ثلاث دورات لحام بالانصهار لمدة 40 ثانية عند درجة حرارة +260 درجة مئوية. يجب السماح للأجزاء بالتبريد التام إلى درجة حرارة الغرفة بين الدورات لمنع الإجهاد الداخلي.
3. التعبئة والتغليف لـ SMT:يتم توريد الأجزاء بتنسيق شريط وبكرة (250 جزءًا لكل بكرة مقاس 13 بوصة). يبلغ عرض الشريط البلاستيكي 32.4 مم مع تباعد جيوب يبلغ 24 مم، وهو مُحسَّن لآلات الالتقاط والوضع الآلية عالية السرعة.

نظرة عامة على المنتج

WA8704-ALD هو محول مسار إشارة PoE (الطاقة عبر الإيثرنت) متميز وعالي الأداء. تم تصميمه خصيصًا لتلبية وتجاوز المتطلبات الصارمة لمعيار IEEE 802.3bt للطاقة العالية عبر الإيثرنت، وهذا المحول ذو السطح المركب (SMD) مصمم لتطبيقات Gigabit Ethernet (Gbit) من الجيل التالي.

قادر على التعامل مع مسار إشارة ضخم بقوة 150 واط لـ 4 أزواج مع 1.5 أمبير على كل نقطة مركزية، يوفر WA8704-ALD توصيل طاقة غير مسبوق دون المساس بسلامة الإشارة. إنه يتجاوز بشكل كبير متطلبات فقدان الإرجاع لشبكات Gigabit Ethernet، مما يضمن نقل بيانات نقيًا إلى جانب طاقة عالية الواط. مع نطاق درجة حرارة تشغيل صناعي من -40 درجة مئوية إلى +85 درجة مئوية وعزل قوي بقوة 1500 فولت تيار متردد فعال، يعد هذا المحول الخيار الأمثل للمهندسين الذين يصممون مفاتيح PoE عالية الطاقة، وكاميرات PTZ المتقدمة، والخلايا الصغيرة 5G، وشبكات الإضاءة الذكية PoE.

الميزات الرئيسية

1. التعامل مع الطاقة من الجيل التالي (IEEE 802.3bt)

تم تصميم WA8704-ALD لتطبيقات PoE++ الأكثر تطلبًا، ويدعم بنية طاقة بقوة 150 واط لـ 4 أزواج. يتعامل مع تيار مستمر بقيمة 1.5 أمبير لكل نقطة مركزية في جانب الكابل مع كفاءة حرارية استثنائية (يسبب فقط ارتفاعًا في درجة الحرارة بمقدار 15 درجة مئوية من خط أساس محيط يبلغ 25 درجة مئوية).

2. سلامة إشارة Gigabit لا تشوبها شائبة

لا ينبغي أن يأتي توصيل الطاقة على حساب سرعة البيانات. تم لف هذا المحول بدقة على قلب من الفريت عالي الجودة لتجاوز متطلبات فقدان الإرجاع القياسية لشبكات Gigabit Ethernet، مما يقلل من التداخل ويحسن رفض التداخل التفاضلي إلى المشترك.

3. عزل عالي الموثوقية وبناء

السلامة والمتانة أمران بالغا الأهمية في الأجهزة التجارية (B2B). يوفر WA8704-ALD عزلًا بقوة 1500 فولت تيار متردد بين اللفات (لمدة دقيقة واحدة). علاوة على ذلك، يتمتع بتصنيف MSL 1 (مستوى حساسية الرطوبة)، مما يعني أن لديه عمر أرضية غير محدود (<30 درجة مئوية / 85٪ رطوبة نسبية) ولا يتطلب خبزًا قبل اللحام بالانصهار.

المواصفات الفنية

1. المعلمات الكهربائية والأداء

2. المواصفات الميكانيكية والمادية

3. تقييمات البيئة واللحام

ورقة بيانات محول WA8704-ALD PoE

التطبيقات المستهدفة

WA8704-ALD هو مكون سلبي أساسي لمعدات مصدر الطاقة (PSE) والأجهزة المزودة بالطاقة (PD) التي تتطلب الامتثال لمعيار IEEE 802.3bt:

• البنية التحتية للشبكات:مفاتيح PoE++ عالية الطاقة، ومفاتيح متوسطة، وحقن.
• الاتصالات السلكية واللاسلكية:خلايا 5G صغيرة ونقاط وصول Wi-Fi 6/6E خارجية.
• المباني الذكية والأمن:كاميرات IP بانورامية مائلة وزووم (PTZ)، وأنظمة إضاءة LED ذكية (إضاءة PoE)، ولوحات التحكم في الوصول.
• إنترنت الأشياء الصناعي:أجهزة الكمبيوتر الصناعية ومحاور المستشعرات عن بعد التي تتطلب طاقة عبر كابل واحد وبيانات عالية السرعة.

أسئلة متكررة

س: ما هي أقصى قدرة يمكن أن يتعامل معها محول WA8704-ALD؟

ج: تم تصميم WA8704-ALD للتعامل مع مسار إشارة بقوة 150 واط لـ 4 أزواج، مع ما يصل إلى 1.5 أمبير من التيار المستمر على كل نقطة مركزية، مما يجعله مناسبًا تمامًا لتطبيقات IEEE 802.3bt PoE++.

س: هل يدعم هذا المحول سرعات Gigabit Ethernet؟

ج: نعم، تم تصميمه خصيصًا لشبكات Gigabit Ethernet (Gbit) ويتجاوز متطلبات فقدان الإرجاع القياسية لضمان سلامة إشارة ممتازة.

س: ما هو تصنيف جهد العزل (اختبار الجهد العالي)؟

ج: يتميز المحول بجهد عزل قوي بقوة 1500 فولت تيار متردد لمدة دقيقة واحدة (من لفة إلى لفة).

س: هل WA8704-ALD حساس للرطوبة أثناء تجميع لوحة الدوائر المطبوعة؟

ج: لا، لديه مستوى حساسية للرطوبة (MSL) يبلغ 1، مما يعني أن لديه عمر أرضية غير محدود في الظروف القياسية (<30 درجة مئوية / 85٪ رطوبة نسبية) ولا يتطلب خبزًا مسبقًا قبل اللحام بالانصهار.

س: ما هي الأبعاد الدقيقة لهذا المكون؟

ج: الأبعاد القصوى هي 16.50 مم (الطول) × 18.60 مم (العرض) × 10.16 مم (الارتفاع). يستخدم بصمة سطح مركب (SMD) بـ 24 دبوسًا.
