LPJE160HENL مقبس RJ45 معياري ذو لوحة سفلية مع مصابيح LED خضراء/صفراء، درجة صناعية

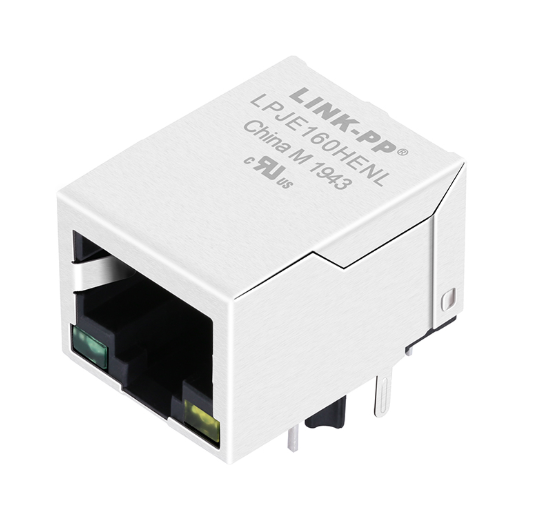

إن LINK-PP LPJE160HENL عبارة عن مقبس معياري RJ45 محمي بمنفذ واحد (1x1) 8P8C مصمم بدون مغناطيسات مدمجة (غير MagJack / تمرير مباشر). مصمم في اتجاه موفر للمساحة لأسفل (مزلاج لأسفل) مع مؤشرات حالة LED خضراء وصفراء مدمجة، ويوفر ملف عمق مدمج يبلغ 21.30 مم فقط - أقصر بأكثر من 30٪ من موصلات MagJack القياسية.

يعمل LPJE160HENL بشكل موثوق عبر نطاق درجة حرارة صناعية ممتد من -40 درجة مئوية إلى +85 درجة مئوية، ويتميز بجهد تحمل عازل 1000 فولت تيار متردد، وطلاء تلامس متين من الذهب الفلاشي بسمك 50 ميكرومتر، وغلاف بلاستيكي حراري مقاوم للاشتعال UL 94V-0 (معتمد من UL: الملف E484635). إنه الخيار الأول للربط البيني لتصميمات الأجهزة التي تتطلب طوبولوجيا محولات منفصلة خارجية، أو عزل طبي/صناعي عالي الجهد، أو واجهات ناقل تسلسلي غير إيثرنت بما في ذلك RS-485، RS-232، CAN bus، DMX-512، و Modbus.

[مركز إجراءات الهندسة]

• 📥 [تنزيل الرسم الهندسي الرسمي LP09102425 (LPJE160HENL.pdf)]
• 📐 [تنزيل نموذج STEP ثلاثي الأبعاد وبصمات ECAD (Altium / KiCad / OrCAD)]
• 🎁 [طلب عينات تقييم هندسية مجانية]
• 📊 [طلب عرض أسعار مباشر من الشركة المصنعة (RFQ)]

المواصفات الفنية والبيانات البارامترية

1. المواصفات العامة والميكانيكية

2. المواصفات الكهربائية (@ 25 درجة مئوية)

3. مواصفات LED المدمجة البصرية والكهربائية

لمنع أخطاء تخطيط القطبية العكسية، يتم تعريف الدوائر البصرية ومعلمات LED الداخلية أدناه:

LED الأيسر (أخضر) LED الأيمن (أصفر)
      الدبوس 9 (+)                        الدبوس 11 (+)
        ┌─▲─┐                            ┌─▲─┐
        │   │                            │   │
        └───┘                            └───┘
      الدبوس 10 (-)                       الدبوس 12 (-)

4. البيئة وملف اللحام

• نطاق درجة حرارة التشغيل: -40 درجة مئوية إلى +85 درجة مئوية (درجة صناعية حقيقية ممتدة)
• نطاق درجة حرارة التخزين: -40 درجة مئوية إلى +85 درجة مئوية
• حدود حرارة اللحام بالموجة / إعادة التدفق: درجة حرارة طرف 250 درجة مئوية لمدة 5 ثوانٍ كحد أقصى

ورقة بيانات مقبس RJ45 LPJE160HENL - ميكانيكي

لماذا تختار RJ45 غير المغناطيسي؟

بينما تهيمن MagJacks على شبكات الكمبيوتر القياسية، فإن LPJE160HENL غير المغناطيسي يحل تحديات معمارية حرجة عبر التطبيقات الصناعية وغير الإيثرنت:

1. بروتوكولات التسلسل غير الإيثرنت (RS-485 / CAN / DMX-512) المحولات المدمجة تحظر التيار المستمر / الترددات المنخفضة. يسمح LPJE160HENL بالمرور الكامل للتيار المستمر / البيانات التسلسلية.
2. 2عزل عالي / مغناطيسات منفصلة تمكن مصممي اللوحات من الاقتران بمحولات عزل منفصلة معززة متخصصة بقوة 4 كيلو فولت ~ 6 كيلو فولت على لوحة الدوائر المطبوعة.
3. عمق مدمج 21.30 مم (حاويات مقيدة بالمساحة) أقصر بأكثر من 10 مم من MagJacks النموذجية (عمق > 32 مم)، مما يقلل بشكل كبير من بصمة اللوحة الأمامية إلى الخلفية.

الأبعاد الميكانيكية وتخطيط لوحة الدوائر المطبوعة الموصى به

أبعاد تخطيط لوحة الدوائر المطبوعة الموصى بها (منظر علوي)

            15.80 مم [العرض]
     ┌─────────────────────────────┐
     │  [تجويف التوصيل الأمامي]      │
     │                             │
     │  (2-Ø3.25) أوتاد تحديد المواقع    │  المسافة: 12.93 مم
     │  (2-Ø1.70) ألسنة التدريع      │  المسافة: 15.50 مم
     │                             │
     │  الدبوس 9-12 (LEDs)            │  الخطوة: 2.54 مم
     │  الدبوس 1-8  (نقاط التلامس للإشارة) │  الخطوة: 1.27 مم إزاحة / 2.54 مم صف
     └─────────────────────────────┘
              21.30 مم [العمق]

• الأبعاد الخارجية الإجمالية: 15.80 مم (العرض) × 13.70 مم (الارتفاع فوق لوحة الدوائر المطبوعة) × 21.30 مم (العمق).
• قطر أوتاد تحديد المواقع: 2 × Ø3.25 مم فتحات متباعدة بمسافة 12.93 مم من المركز إلى المركز لتثبيت ميكانيكي مضاد للالتواء.
• مسافة أعمدة التأريض الواقية: 2 × Ø1.70 مم فتحات متباعدة بمسافة 15.50 مم لتأريض اللوحة الصلب.
• مسافة نقاط التلامس للإشارة: 8 × Ø0.90 مم فتحات في صفوف مزدوجة متداخلة (خطوة عمود 1.27 مم، خطوة صف 2.54 مم).

التعبئة والتغليف، التوريد، ولوجستيات الكرتون الرئيسي

يتم تسليم LPJE160HENL في صواني مصبوبة مخصصة، آمنة من التفريغ الكهروستاتيكي (ESD) مصممة للالتقاط والوضع الآلي وخطوط التجميع القياسية:

• التعبئة الأولية (الصينية): 50 قطعة لكل صينية مصبوبة.
• تكوين المكدس: 20 صينية لكل مكدس عمودي (1000 قطعة).
• تعبئة الكرتون الرئيسي: 2 مكدس = 40 صينية = 2000 قطعة لكل كرتون رئيسي.
• أبعاد الكرتون الرئيسي: 525 مم × 300 مم × 235 مم.
• وقت التسليم القياسي للمصنع: 2-4 أسابيع (يتم الاحتفاظ بمخزون احتياطي للتنبؤ الديناميكي للشركات المصنعة للمعدات الأصلية).
• وثائق الشحن: شهادة المطابقة (CoC)، بيان الامتثال لـ RoHS، قائمة التعبئة، وتتبع كامل للدفعة.

أسئلة متكررة

س 1: ما هو الفرق الوظيفي بين LPJE160HENL و RJ45 MagJack؟

ج: يحتوي LPJE160HENL على محولات مغناطيسية أو ملفات خانق داخلية. إنه موصل تمرير مباشر فعلي. إذا كنت تقوم بتصميم منفذ إيثرنت قياسي 10/100/1000BASE-T بهذا الجزء، فيجب عليك وضع محولات مغناطيسية منفصلة على لوحة الدوائر المطبوعة الخاصة بك. على العكس من ذلك، إذا كنت تقوم بتصميم أنظمة RS-485 أو CAN bus أو أنظمة DC مملوكة عبر RJ45، فإن التصميم غير المغناطيسي إلزامي لمنع التحريض القصير للإشارات المستمرة.

س 2: ما هي قطبية الدبوس الدقيقة لمؤشرات LED المدمجة؟

ج: وفقًا للرسم الهندسي:

• LED الأيسر (أخضر): الدبوس 9 هو الأنود (+)، الدبوس 10 هو الكاثود (-).
• LED الأيمن (أصفر): الدبوس 11 هو الأنود (+)، الدبوس 12 هو الكاثود (-).

س 3: ما هي الأهمية الميكانيكية لاتجاه "لأسفل"؟

ج: يعني "لأسفل" (أو مزلاج لأسفل) أن مزلاج تحرير قابس كابل RJ45 يواجه لأسفل نحو سطح لوحة الدوائر المطبوعة. يمنع هذا التصميم التداخل الميكانيكي مع حواف الهيكل العلوية، أو اللوحات الفرعية، أو إطارات الشاشة المثبتة بالقرب من منفذ RJ45.

س 4: هل LPJE160HENL مصنف للبيئات الصناعية القاسية؟

ج: نعم. على عكس المقابس المعيارية التجارية القياسية المصنفة فقط من 0 درجة مئوية إلى +70 درجة مئوية، فإن LPJE160HENL مصنف بالكامل لدرجات حرارة تشغيل من -40 درجة مئوية إلى +85 درجة مئوية، ويتميز بتصنيف تلامس عالي المتانة يبلغ 750 دورة توصيل، ويحمل شهادة UL 94V-0 لمقاومة الاشتعال (الملف E484635).
