موصل LPJK2064A9NL 1000BASE-T RJ45 مع دعم LED وPoE

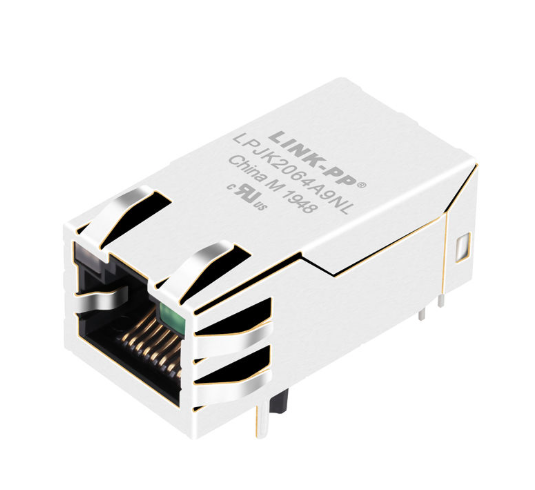

وLINK-PP LPJK2064A9NL هو وحدة موصل مدمجة (ICM / Magjack) من فئة صناعية، بمنفذ واحد (1x1) جيجابت (1000BASE-T) RJ45 مصممة لتطبيقات الشبكات عالية الكثافة التي تتطلب الطاقة عبر الإيثرنت (PoE). تتميز بمحولات عزل مدمجة 1CT:1CT، وترشيح الوضع المشترك، ومقاومة Bob Smith 75Ω، وأصابع زنبركية EMI متعددة الاتصال، ومؤشرات LED مزدوجة مدمجة، مما يوفر سلامة إشارة قوية وعزل 1500 Vrms في مساحة صغيرة.

• 🔘 [ تنزيل ورقة البيانات الرسمية (LPJK2064A9NL.pdf) ]
• 🔘 [ طلب عرض أسعار فوري (RFQ) ]
• 🔘 [ طلب عينات هندسية مجانية (تشحن في 24-48 ساعة) ]
• 🔘 [ تنزيل رموز CAD ونماذج STEP ثلاثية الأبعاد ]

نظرة فنية رئيسية

المواصفات الكهربائية

يتم توفير المواصفات الكهربائية التالية لـ LPJK2064A9NL عند 25°C.

هذه المواصفات ذات صلة بشكل خاص عند تأهيل الموصل لتصميم لوحة دوائر مطبوعة جيجابت إيثرنت لأنها توفر معايير الأداء الكهربائي اللازمة لتقييم الواجهة المغناطيسية المتكاملة بدلاً من التعامل مع الجزء كمقبس RJ45 ميكانيكي فقط.

ورقة بيانات موصل RJ45 جيجابت إيثرنت 1000BASE-T - التخطيط الميكانيكي وتخطيط لوحة الدوائر المطبوعة:

الميزات الرئيسية لموصل LPJK2064A9NL PoE RJ45:

LPJK2064A9NL هو موصل RJ45 1×1 1000BASE-T مع مغناطيس مدمج، وإصبع زنبركي EMI، ومؤشرات LED، ودعم PoE لتطبيقات الإيثرنت.

• واجهة جيجابت إيثرنت 1000BASE-T مغناطيسات إيثرنت مدمجة
• تكوين RJ45 بمنفذ واحد 1×1
• إصبع زنبركي EMI للحماية
• مؤشرات LED مدمجةمؤشر LED أيسر ثنائي اللون أخضر/أصفر
• مؤشر LED أيمن أخضر
• مصمم لتطبيقات PoE350 µH OCL كحد أدنى
• عزل 1500 Vrms بين جانب PHY وجانب الخط
• درجة حرارة تشغيل من 0°C إلى +70°Cتركيب من خلال الفتحة بزاوية قائمة
• غلاف PBT + 30% ألياف زجاجية
• مادة غلاف UL94-V0وصلات برونز الفوسفور C5210R-EH
• منطقة اتصال مطلية بالذهب، ≥6 μin
• درع من الفولاذ المقاوم للصدأ SUS 304-1/2H مع إصبع زنبركي EMIمتوافق مع RoHS
• معتمد من UL، رقم الملف E484635
• مصمم وفقًا لمتطلبات IEEE 802.3المخطط الداخلي وتعيين الدبوس
• يتميز LPJK2064A9NL بواجهة تفاضلية متطابقة رباعية القنوات لتشغيل كامل مزدوج 1000BASE-T، ومقاومة Bob Smith مدمجة، ومسارات مركزية مخصصة للطاقة عبر الإيثرنت.
• أبرز معمارية المخططوصلات جانب PHY (الدبابيس 1–12):
• القناة 1: MD1+ (الدبوس 11)، MDCT1 (الدبوس 12)، MD1- (الدبوس 10)
• القناة 2: MD2+ (الدبوس 4)، MDCT2 (الدبوس 6)، MD2- (الدبوس 5)
• القناة 3: MD3+ (الدبوس 3)، MDCT3 (الدبوس 1)، MD3- (الدبوس 2)القناة 4: MD4+ (الدبوس 8)، MDCT4 (الدبوس 7)، MD4- (الدبوس 9)
• دبابيس حقن تيار مستمر لـ PoE (الدبابيس 13–16): VC+(الدبوس 13، الدبوس 15) و VC−

(الدبوس 14، الدبوس 16) توجه الطاقة مباشرة عبر نقاط المنتصف للمحولات الجانبية للكابل، مصنفة لتيار متوازن مستمر 350 مللي أمبير.

حماية مدمجة من الوضع المشترك والانتقالي:

إنهاء جانب الكابل: مدمج 4×75 Ω

مقاومات عزل متسلسلة مع 4×22 nF

• مكثفات.
• فصل الجهد العالي: مكثف عالي الجهد 1000 pF/2 kV
• مكثف 1000 pF/2 kV
• مُوصل مباشرة بأرضية الدرع المعدني الخارجي (SHIELD).

دعم تطبيقات PoEتم تصميم LPJK2064A9NL  لتطبيقات PoE  ويحدد الحد الأقصى لتيار خط DC المتوازن المستمر عند:

350 مللي أمبير عند 57 فولت تيار مستمر

• يجب مراعاة قدرة تيار جانب الخط المحددة عند تأهيل الموصل لبنية PoE المقصودة.يوفر المنتج أيضًا عزل 1500 Vrms بين جانب PHY وجانب الخط، وهي خاصية كهربائية مهمة لواجهات الإيثرنت المعزولة.لتنفيذ PoE كامل، يجب على مصممي النظام تقييم الواجهة المغناطيسية RJ45 جنبًا إلى جنب مع دائرة PoE PSE/PD، ووحدة PHY، ومكونات الحماية، وتخطيط لوحة الدوائر المطبوعة، والظروف الحرارية، ومتطلبات IEEE 802.3 المعمول بها.
• هام: لا ينبغي تفسير مواصفات 350 مللي أمبير / 57 فولت تيار مستمر بمفردها على أنها تصنيف فئة طاقة PoE مضمون. يجب تحديد مستوى طاقة PoE المطبق من المواصفات الكاملة للمنتج وتنفيذ النظام.تطبيقات موصل RJ45 مع مؤشر LED

شبكات SOHO والنطاق العريض

: مودم ADSL/VDSL، نقاط وصول Wi-Fi 6/7، وحدات GPON ONU.الأنظمة المدمجة والحوسبة: شبكة LAN على اللوحة الأم (LOM)، أجهزة الكمبيوتر الصناعية (IPC)، أجهزة الكمبيوتر أحادية اللوحة (SBC).تبديل وتوجيه المؤسسات

: مفاتيح شبكة مُدارة 16/24/48 منفذًا، محاور شبكة أساسية، موجهات.

أجهزة PoE المزودة بالطاقة (PD) و PSE: كاميرات مراقبة IP، أجهزة طرفية VoIP، بوابات إنترنت الأشياء، وحدات تحكم الإضاءة الذكية.قائمة تدقيق تخطيط المهندس والمواصفات الكهرومغناطيسية (EMC)

1. تأريض الهيكل مقابل تأريض رقمي:

لا تقم بتوصيل أرضي الدائرة الرقمية (DGND) مباشرة بدبابيس الدرع المعدني الخارجي للموصل. يحتوي LPJK2064A9NL على مكثف داخلي 1000 pF/2 kV يقوم بتوصيل الضوضاء عالية التردد من نقطة المنتصف إلى درع الهيكل بأمان مع الحفاظ على عزل تيار مستمر منخفض التردد.2. توجيه الأزواج التفاضلية:

تأكد من توجيه جميع الأزواج الأربعة (MD1±إلى MD4±) كأزواج مُتحكم بها بمعاوقة تفاضلية 100 Ω. حافظ على تطابق طول الزوج الداخلي في حدود ±5 ميل وقم بتقليل انتقالات الطبقات عبر الثقوب.

• 3. مسارات تيار PoE:يجب أن تكون المسارات الممتدة من الدبابيس 13 و 14 و 15 و 16 إلى وحدة تحكم PoE أو جسر PD على اللوحة مُقاسة بعرض مسار كافٍ (بحد أدنى 25–30 ميل للنحاس 1 أونصة) للتعامل مع تيار DC المستمر 350 مللي أمبير دون ارتفاع حراري.
• 4. تأريض اللوحة:تأكد من أن أصابع زنبرك EMI المحيطية تحافظ على اتصال زنبركي ثابت بزاوية 360 درجة مع حافة اللوحة الأمامية المعدنية العارية لمنع تسرب الترددات الراديوية عند تردد الإيثرنت الأساسي 125 ميجاهرتز.
• أسئلة متكررةس 1: ما هو الفرق الأساسي بين LPJK2064A9NL وموصلات جيجابت RJ45 غير PoE؟
• ج: يشتمل LPJK2064A9NL على خطوط إخراج تيار مستمر معزولة بنقطة المنتصف (الدبابيس 13 إلى 16) قادرة على حمل ما يصل إلى 350 مللي أمبير تيار مستمر عند 57 فولت تيار مستمر. تقوم وحدات Magjacks القياسية غير PoE بربط نقاط المنتصف هذه داخليًا فقط بمقاومات إنهاء Bob Smith، والتي لا يمكنها حمل تيار مباشر وستحترق إذا تعرضت لجهود PoE.س 2: كيف تتحكم في مؤشر LED ثنائي اللون على الدبوس 19 والدبوس 20؟

ج: الدبوسان 19 و 20 متصلان بزوج ثنائي الصمام الثنائي المزدوج المتوازي. لإضاءة اللون الأخضر، قم بتشغيل الدبوس 20 عاليًا (1.8 فولت∼2.6 فولت

1.8 V∼2.6 V
) والدبوس 19 منخفضًا. لإضاءة اللون الأصفر، اعكس حالات القيادة عن طريق تشغيل الدبوس 19 عاليًا والدبوس 20 منخفضًا. عندما يتم الاحتفاظ بخطي GPIO بنفس الحالة المنطقية، يظل مؤشر LED مطفأً.

س 3: هل يمكن استخدام LPJK2064A9NL مع وحدات PHY إيثرنت ذات وضع الجهد ووضع التيار؟
ج: نعم. يستخدم LPJK2064A9NL نسب تحويل 1CT:1CT متناظرة على جميع محولات القنوات الأربعة. يتكامل بسلاسة مع وحدات PHY ذات وضع الجهد (حيث تنتهي نقاط المنتصف بالأرض عبر مكثفات فصل) ووحدات PHY ذات وضع التيار (حيث يتم ربط نقاط المنتصف بجهد إمداد وحدة PHY، مثل +3.3 فولت أو +2.5 فولت).

س 4: هل يدعم LPJK2064A9NL تقنية PoE+ (IEEE 802.3at) أو PoE++ (IEEE 802.3bt)؟
ج: لا. تم تصنيف LPJK2064A9NL بحد أقصى لتيار خط متوازن مستمر يبلغ 350 مللي أمبير عند 57 فولت تيار مستمر، وهو ما يتماشى مع IEEE 802.3af (نوع PoE 1، حتى 15.4 واط). لتطبيقات PoE+ (600 مللي أمبير، 30 واط) أو PoE++ الأعلى طاقة، يرجى الاتصال بـ LINK-PP لسلسلة المغناطيسات المُحسّنة لدينا 600 مللي أمبير/1000 مللي أمبير.
