تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: ISO 9001,ISO 14001,UL,SGS,REACH168
رقم الموديل: SM13072APEL
شروط الدفع والشحن
الحد الأدنى لكمية: 50 قطعة
الأسعار: $0.05-$0.38
تفاصيل التغليف: 600 قطعة/بكرة
وقت التسليم: في سفينة الأسهم في غضون 3 أيام
شروط الدفع: TT ، Net30/60/90 يومًا
القدرة على العرض: 5kk/شهر
رقم الجزء: |
SM13072APEL |
نوع المنتج: |
10/100 محول لين أساسي |
وظيفة: |
مطابقة وعزل معاوقة إيثرنت |
الاختناق المتكامل في الوضع المشترك: |
نعم |
تصاعد: |
جبل السطح (SMD) |
طَرد: |
حزمة ذات 16 سنًا SMD / SOIC |
بناء: |
بوعاء |
نسبة دوران TX: |
1:1 ±2% |
نسبة دوران RX: |
1:1 ±2% |
الـ OCL: |
350 درجة مئوية دقيقة. |
جهد العزلة: |
1500 فولت آر إم إس / 2250 فولت تيار مستمر |
درجة حرارة التشغيل: |
-40 درجة مئوية إلى +125 درجة مئوية |
مؤهل: |
AEC-Q200 |
امتثال: |
متوافق مع معايير RoHS وIEEE 802.3 |
رقم الجزء: |
SM13072APEL |
نوع المنتج: |
10/100 محول لين أساسي |
وظيفة: |
مطابقة وعزل معاوقة إيثرنت |
الاختناق المتكامل في الوضع المشترك: |
نعم |
تصاعد: |
جبل السطح (SMD) |
طَرد: |
حزمة ذات 16 سنًا SMD / SOIC |
بناء: |
بوعاء |
نسبة دوران TX: |
1:1 ±2% |
نسبة دوران RX: |
1:1 ±2% |
الـ OCL: |
350 درجة مئوية دقيقة. |
جهد العزلة: |
1500 فولت آر إم إس / 2250 فولت تيار مستمر |
درجة حرارة التشغيل: |
-40 درجة مئوية إلى +125 درجة مئوية |
مؤهل: |
AEC-Q200 |
امتثال: |
متوافق مع معايير RoHS وIEEE 802.3 |

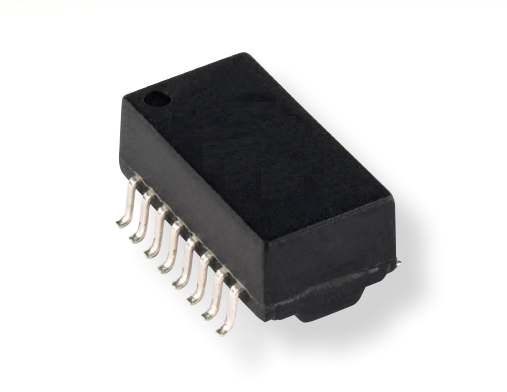

SM13072APEL عبارة عن وحدة محول نبض إيثرنت 10/100 Base-T منفصلة عالية الموثوقية ومثبتة على السطح (16-Pin SOIC) مصممة خصيصًا لبيئات السيارات والصناعات القاسية. تم تصميمه بهيكل محفوظ بالكامل، ولف ملف آلي، وملفات الوضع المشترك المتكاملة بجانب الكابل، وهو يوفر تشغيلًا مستمرًا حتى +125 درجة مئوية، ومناعة قوية للضوضاء التفاضلية (DCMRR: -35 ديسيبل)، وعزل عازل مزدوج يبلغ 1500 Vrms / 2250 Vdc.
| المعلمة | مواصفة | الأهمية الهندسية |
| سرعة الإيثرنت | 10/100 Base-T (إيثرنت سريع) | توافق كامل مع IEEE 802.3 للمحول والمحور وLOM |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +125 درجة مئوية | AEC-Q200 مؤهل لمحركات السيارات والصناعات القاسية |
| نسبة المنعطفات | 1 : 1 (TX) / 1 : 1 (RX) ±2% | مطابقة متماثلة لوضع الجهد والوضع الحالي PHYs |
| محاثة الدائرة المفتوحة (OCL) | 350 درجة مئوية دقيقة. (@ 100 كيلو هرتز، 0.1 فولت، 8 مللي أمبير للتيار المستمر) | يمنع تشبع النواة المغناطيسية في ظل عدم توازن التيار المباشر المباشر |
| عزل عازل (هيبوت) | 1500 فولت آر إم إس / 2250 فولت تيار مستمر (60 ثانية عند 1 مللي أمبير) | حماية استثنائية ضد طفرات الخط، وتحويل الأموال الإلكتروني، وESD |
| بناء الحزمة | 16 سنًا SMD SOIC، بوعاء ("P") | يقاوم دخول الرطوبة، والدورة الحرارية الشديدة، والاهتزاز |
| عملية التصنيع | اللف الآلي وتجميع الاختناق | كثافة تطور عالية لكل وحدة طول؛ محاثة تسرب منخفضة للغاية (0.5 μH) |
| التعبئة والتغليف القياسية | الشريط والبكرة (بكرة 13 بوصة، 600 قطعة/بكرة) | مُحسّن لخطوط الالتقاط والمكان الأوتوماتيكية عالية السرعة SMT |
جميع المواصفات الكهربائية أدناه محددة في25 درجة مئويةما لم ينص على خلاف ذلك.
| المعلمة الكهربائية | حالة الاختبار | مواصفة |
|---|---|---|
| نسبة تحول TX | 100 كيلو هرتز، 0.1 فولت | 1:1 ±2% |
| نسبة دوران RX | 100 كيلو هرتز، 0.1 فولت | 1:1 ±2% |
| محاثة الدائرة المفتوحة (OCL) | 100 كيلو هرتز، 0.1 فولت، 8 مللي أمبير تيار مستمر | 350 درجة مئوية دقيقة. |
| محاثة التسرب، تكساس | 100 كيلو هرتز، 0.1 فولت، TD مع قصر TX | 0.5 درجة مئوية كحد أقصى. |
| محاثة التسرب، RX | 100 كيلو هرتز، 0.1 فولت، RD مع RX قصير | 0.5 درجة مئوية كحد أقصى. |
| لف إلى لف السعة | 100 كيلو هرتز، 0.1 فولت | 35 بيكو فاراد كحد أقصى. |
| DCR، TD وRD | الجانب رقاقة | 1.4 أوم ماكس. |
| دي سي آر، تي إكس، آر إكس | جانب الكابل | 1.0 أوم ماكس. |
| فقدان الإدراج | 1-100 ميجا هرتز | -1.1 ديسيبل كحد أقصى. |
| خسارة العودة | 1–40 ميجاهرتز، حمل 100 أوم | -16 ديسيبل دقيقة. |
| خسارة العودة | 40–100 ميجاهرتز، حمل 100 أوم | -10 + 20 سجل (f/80 ميجا هرتز) ديسيبل دقيقة. |
| الحديث المتبادل | 1-60 ميغاهيرتز | -40 ديسيبل دقيقة. |
| الحديث المتبادل | 60-100 ميجا هرتز | -35 ديسيبل دقيقة. |
| رفض الوضع المشترك | 1-60 ميغاهيرتز | -37 ديسيبل دقيقة. |
| رفض الوضع المشترك | 60-100 ميجا هرتز | -30 ديسيبل دقيقة. |
| نسبة الرفض التفاضلي إلى الوضع العام | 30 ميجا هرتز | -35 ديسيبل دقيقة. |
| نسبة الرفض التفاضلي إلى الوضع العام | 60 ميجا هرتز | -35 ديسيبل دقيقة. |
| مرحبا وعاء | TD إلى TX / RD إلى RX، 1 مللي أمبير، 60 ثانية | 1500 فولت آر إم إس / 2250 فولت تيار مستمر |
توفر ورقة بيانات Bourns المنشورة نفس الخصائص الكهربائية الأساسية، بما في ذلك 350 μH OCL، و0.5 uhH الحد الأقصى لتحريض التسرب، و35 pF أقصى سعة للملف، و-1.1 ديسيبل الحد الأقصى لفقد الإدخال و1500 Vrms عزل.
المحاثة الدائرة المفتوحة (OCL)هي معلمة اختيار رئيسية لمحول إيثرنت 10/100. يحدد SM13072APEL حدًا أدنى يبلغ 350 درجة مئوية عند 100 كيلو هرتز و0.1 فولت و8 مللي أمبير للتيار المستمر.
يجب على المهندسين الذين يقومون بمقارنة محولات LAN 10/100 البديلة تقييم OCL تحت نفس ظروف القياس بدلاً من مقارنة قيم الحث دون شروط الاختبار.
يحدد SM13072APEL الحد الأقصىمحاثة تسرب 0.5 μHلكل من قنوات الإرسال والاستقبال. يساعد محاثة التسرب المنخفضة في الحفاظ على خصائص الاقتران عالية التردد المقصودة للمحول.
تقتصر سعة اللف المحددة أيضًا على35 بيكو فاراد كحد أقصى، وهو أمر ذو صلة عند تقييم سلوك الإشارة عالية التردد وتوافق المحولات.
يدمج SM13072APEL قناتين متماثلتين 1:1 (إرسال TX واستقبال RX). يتم وضع اختناقات الوضع المشترك (CMC) علىجانب الكابل(المسامير 14/16 و9/11) لتخفيف الضوضاء الكهرومغناطيسية ذات الوضع الشائع قبل دخولها إلى النظام الأرضي لثنائي الفينيل متعدد الكلور.
في حين أن RJ45 Magjacks المدمجة تحظى بشعبية كبيرة في المعدات المكتبية الاستهلاكية،تعتبر المغناطيسات المنفصلة SM13072APEL هي البنية المفضلة للسيارات والمنصات الصناعية القاسيةبسبب ثلاثة عوامل رئيسية:
القدرة الحرارية القصوى (-40 درجة مئوية إلى +125 درجة مئوية):
تحتوي أجهزة Magjacks التجارية على أغلفة بلاستيكية داخلية وإدخالات LED وبكرات غير مملوءة بوعاء مصنفة فقط لـ +70 درجة مئوية أو +85 درجة مئوية. يستخدم SM13072APEL إيبوكسي متخصص في صناعة السيارات ونواة من الفريت ذات درجة حرارة عالية، مما يضمن حثًا مستقرًا حتى في فتحات المحرك عالية الحرارة.
لف آلي عالي الكثافة:
يزيد اللف الآلي من تقلبات زوج الأسلاك لكل وحدة طول. يضمن التحكم الدقيق في اللف دقة نسبة اللفات (±2%) ويخفض محاثة التسرب إلى مستوى رائد في الصناعة يبلغ ≥0.5 μحضمان التحولات الحادة لحافة النبض والحد الأدنى من الارتعاش.
تخطيط مرن لقمع ESD والارتفاع المفاجئ:
تسمح المحولات المنفصلة للمهندسين بوضع ثنائيات حماية ESD عالية الطاقة (مثل مصفوفات TVS منخفضة السعة) مباشرة بين موصل RJ45 الخارجي والمحول، مما يعزل تيارات التثبيت بعيدًا عن PHY.
يجب اتباع نمط الهبوط الموصى به لثنائي الفينيل متعدد الكلور عند تصميم أو مراجعة بصمة SM13072APEL. على وجه الخصوص، يجب على المهندسين التحقق من مسافة الرصاص البالغة 1.27 مم، والامتداد المركزي من صف إلى صف 8.89 مم، وعرض اللوحة الموصى به 0.76 مم قبل إصدار PCB. يحدد التصميم الموصى به من قبل الشركة المصنعة أبعاد صف الوسادة 7.10 مم و10.50 مم للامتدادات الداخلية والخارجية، على التوالي.
