تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
رقم الموديل: LPJD0713BENL
وثيقة: LPJD0713BENL.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: دعم العينات المجانية
الأسعار: $0.35-$0.7
تفاصيل التغليف: بكرة الشريط
وقت التسليم: 3-5 أيام
شروط الدفع: خطاب الاعتماد، د/أ، د/ف، تي/تي
القدرة على العرض: 5kk/شهر
رقم الجزء: |
LPJD0713BENL |
عدد المنافذ: |
1X1 |
مزلاج: |
أعلى |
معدل البيانات: |
1000Base-t |
بو: |
غير |
خيار الصمام: |
مع |
علامات التبويب: |
بدون |
نوع التركيب: |
Tht |
نوع اللحام: |
موجة |
نطاق درجة حرارة التشغيل: |
0 درجة مئوية إلى +70 درجة مئوية |
رقم الجزء: |
LPJD0713BENL |
عدد المنافذ: |
1X1 |
مزلاج: |
أعلى |
معدل البيانات: |
1000Base-t |
بو: |
غير |
خيار الصمام: |
مع |
علامات التبويب: |
بدون |
نوع التركيب: |
Tht |
نوع اللحام: |
موجة |
نطاق درجة حرارة التشغيل: |
0 درجة مئوية إلى +70 درجة مئوية |

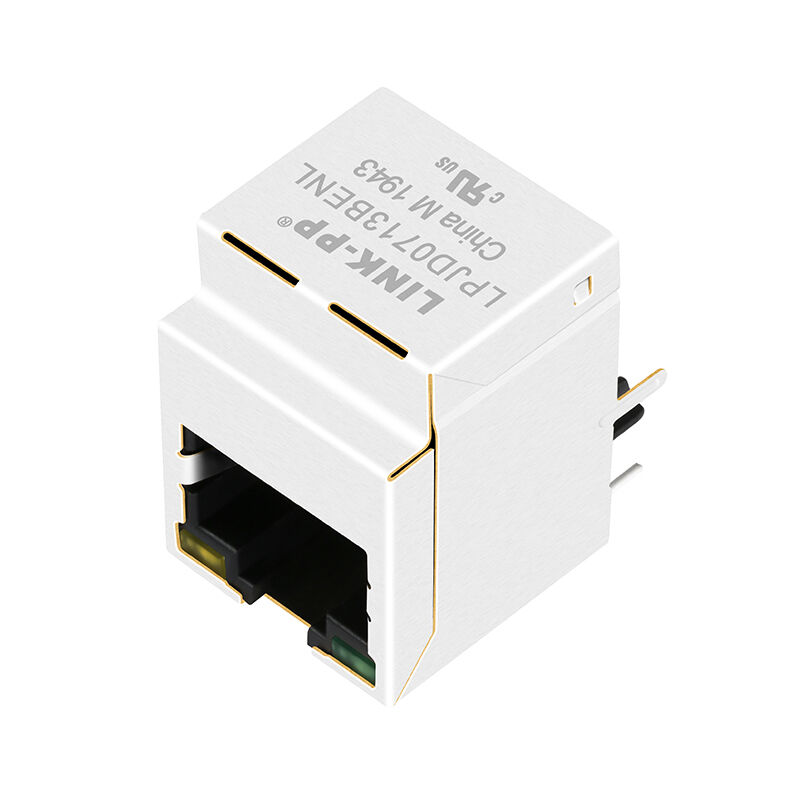

الـ LINK-PP LPJD0713BENL هو وحدة موصل مدمجة (ICM / Magjack) من نوع Gigabit Ethernet (1000BASE-T) RJ45، ذات منفذ واحد (1x1) وعمودية (مدخل علوي / مستقيم 180 درجة) من الدرجة الصناعية. تم تصميمه خصيصًا للوحات الحامل ذات المساحة المحدودة، وخوادم الشفرات، وأجهزة الاختبار، وأجهزة الكمبيوتر الصناعية المثبتة على سكة DIN حيث يلزم توصيل الكابل من الأعلى، وهو يدمج محولات عزل مغناطيسية 1CT:1CT، ومكثفات ترشيح على الجانب الأساسي، وشبكة إنهاء Bob Smith داخلية، ودرع EMI معدني، ومصابيح LED مزدوجة للحالة في شكل مدمج من خلال الثقوب.
| المعلمة | المواصفات | الفائدة الهندسية |
|---|---|---|
| اتجاه الموصل | عمودي / مدخل علوي (مستقيم 180 درجة) | يوفر مساحة حافة لوحة الدوائر المطبوعة؛ يتيح إدخال الكابل مباشرة من اللوحة العلوية |
| سرعة الإيثرنت | 1000BASE-T (Gigabit Ethernet) | توافق جيجابت مزدوج كامل وفقًا لمعيار IEEE 802.3 |
| نسبة التحويل | 1CT : 1CT ±5% | نسبة متماثلة 1:1 متوافقة مع معظم شرائح PHY جيجابت |
| الحث الدائرة المفتوحة (OCL) | 350 ميكرو هنري كحد أدنى. (@ 100 كيلو هرتز، 0.1 فولت، 8 مللي أمبير تيار مستمر) | يمنع تشبع القلب تحت تيارات عدم توازن التيار المستمر المباشرة |
| العزل الكهربائي (Hipot) | 1500 فولت تيار متردد فعال كحد أدنى. (جانب PHY إلى جانب الخط) | حماية من الجهد العالي العابر بين النظام والكابل |
| الترشيح على الجانب الأساسي | مكثفات فصل مدمجة 4 × 0.01 ميكرو فاراد | مسار أرضي AC مدمج؛ يقلل من عدد المكثفات المنفصلة الخارجية |
| إنهاء جانب الكابل | شبكة Bob Smith مدمجة (4 × 75 أوم + 1000 بيكوفاراد / 2 كيلو فولت) | يخفف انعكاسات الكابلات ذات الوضع المشترك مباشرة إلى الدرع الخارجي |
| مصباح LED الأيسر | أحادي اللون: أخضر (565 نانومتر) | مؤشر حالة الارتباط / الاتصال مخصص (المسامير 13+/14-) |
| مصباح LED الأيمن | أحادي اللون: أصفر (585 نانومتر) | مؤشر نشاط / نقل بيانات مخصص (المسامير 11+/12-) |
| الارتفاع الميكانيكي | 22.0 ± 0.35 ملم الارتفاع الكلي | ملف قياسي للتوصيل العمودي بين الوحدة واللوحة |
| المعلمة | شرط الاختبار | حد المواصفات |
|---|---|---|
| نسبة التحويل | 100 كيلو هرتز، 0.1 فولت | 1CT : 1CT ±5% |
| الحث الدائرة المفتوحة (OCL) | 100 كيلو هرتز، 0.1 فولت، 8 مللي أمبير تيار مستمر | 350 ميكرو هنري كحد أدنى. |
| فقدان الإدخال | 1 ~ 100 ميجاهرتز | -1.2 ديسيبل كحد أقصى. |
| فقدان العودة (حمل 100 أوم) | 1 ~ 30 ميجاهرتز | -16.0 ديسيبل كحد أدنى. |
| فقدان العودة (حمل 100 أوم) | 30 ~ 60 ميجاهرتز | -12.0 ديسيبل كحد أدنى. |
| فقدان العودة (حمل 100 أوم) | 60 ~ 80 ميجاهرتز | -10.0 ديسيبل كحد أدنى. |
| فقدان العودة (حمل 100 أوم) | 80 ~ 100 ميجاهرتز | -8.0 ديسيبل كحد أدنى. |
| التداخل (النهاية القريبة) | 1 ~ 100 ميجاهرتز | -30.0 ديسيبل كحد أدنى. |
| رفض الوضع المشترك (CMR) | 1 ~ 100 ميجاهرتز | -30.0 ديسيبل كحد أدنى. |
| جهد العزل (Hipot) | 60 ثانية (جانب PHY إلى جانب الخط) | 1500 فولت تيار متردد فعال كحد أدنى. |
| نطاق درجة حرارة التشغيل | درجة حرارة محيطة مستمرة | 0 درجة مئوية إلى +70 درجة مئوية |
يقوم LPJD0713BENL بتعيين 4 أزواج تفاضلية كاملة لجيجابت مع اقتران مغناطيسي مدمج، وفصل أساسي داخلي، ومسارات عودة للوضع المشترك / ESD على جانب الخط عالي الجهد.
جانب PHY (توصيلات لوحة الدوائر المطبوعة) جانب الخط (موصل RJ45)
TD0+ (الدبوس 1) ────► ┌──── 0.01uF ──── VCC (الدبوس 9)
) 1CT ( 1CT
TD0- (الدبوس 2) ────┴────┴──── 75 Ω ────
│
TD1+ (الدبوس 3) ────► ┌──── 0.01uF ────►
) 1CT ( 1CT │
TD1- (الدبوس 6) ────┴────┴──── 75 Ω ────┴──── J1 (MX0+) / J2 (MX0-)
│
TD2+ (الدبوس 4) ────► ┌──── 0.01uF ────►
) 1CT ( 1CT │
TD2- (الدبوس 5) ────┴────┴──── 75 Ω ────┴──── J3 (MX1+) / J6 (MX1-)
│
TD3+ (الدبوس 7) ────► ┌──── 0.01uF ────►
) 1CT ( 1CT │
TD3- (الدبوس 8) ────┴────┴──── 75 Ω ────┴──── J4 (MX2+) / J5 (MX2-)
│
SHIELD ────┴──── 1000 بيكوفاراد / 2 كيلو فولت مكثف عالي الجهد J7 (MX3+) / J8 (MX3-)
| الدبوس # | اسم الدبوس | الاتجاه | نوع الإشارة / الوظيفة | جهة اتصال RJ45 المتزايدة |
| P1 | TD0+ | إدخال/إخراج | الزوج التفاضلي 0 الموجب | J1 (MX0+) |
| P2 | TD0- | إدخال/إخراج | الزوج التفاضلي 0 السالب | J2 (MX0-) |
| P3 | TD1+ | إدخال/إخراج | الزوج التفاضلي 1 الموجب | J3 (MX1+) |
| P6 | TD1- | إدخال/إخراج | الزوج التفاضلي 1 السالب | J6 (MX1-) |
| P4 | TD2+ | إدخال/إخراج | الزوج التفاضلي 2 الموجب | J4 (MX2+) |
| P5 | TD2- | إدخال/إخراج | الزوج التفاضلي 2 السالب | J5 (MX2-) |
| P7 | TD3+ | إدخال/إخراج | الزوج التفاضلي 3 الموجب | J7 (MX3+) |
| P8 | TD3- | إدخال/إخراج | الزوج التفاضلي 3 السالب | J8 (MX3-) |
| P9 | VCC | الطاقة / الانحياز | اقتران ناقل المركز الأساسي (4 × 0.01 ميكرو فاراد) | ناقل داخلي لإمداد PHY |
| P10 | GND | الأرضي | أرضي مرجعي للفصل الأساسي | أرضي رقمي للنظام |
