تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO

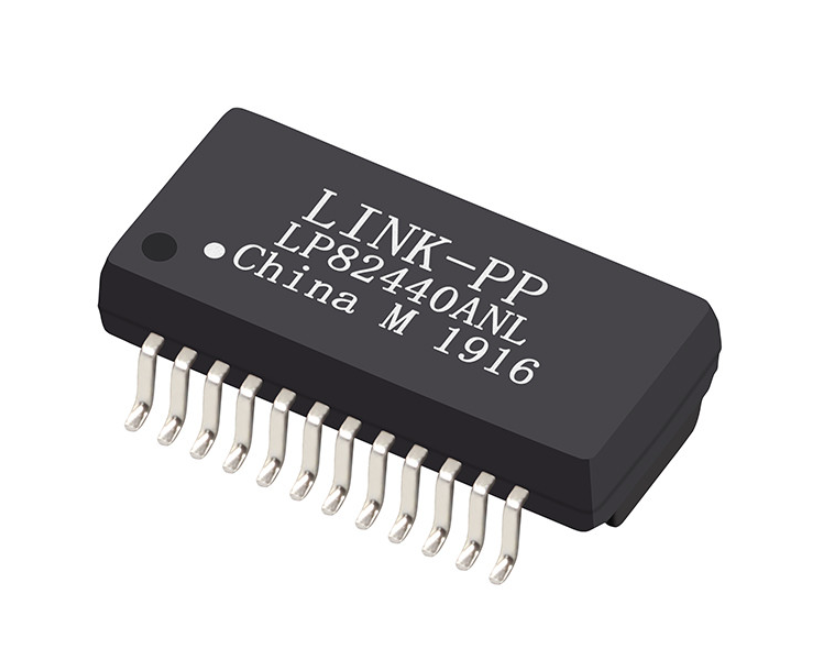

رقم الموديل: LP82440ANL
وثيقة: LP82440ANL.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 50 قطعة
الأسعار: $ 0.34
تفاصيل التغليف: بكرة
وقت التسليم: في سفينة الأسهم في غضون 3 أيام
شروط الدفع: خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون
القدرة على العرض: 5kk/شهر
رقم الجزء: |
LP82440ANL |
الـ OCL: |
350 µH دقيقة |
DCR: |
1.2 أوم كحد أقصى |
مرحبا وعاء: |
1500 VRMS |
معدل البيانات: |
1000Base-t |
عدد القنوات/الموانئ: |
أعزب |
بو: |
بو |
نوع التركيب: |
smt |
تدور النسبة: |
1:1 |
نطاق درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |
رقم الجزء: |
LP82440ANL |
الـ OCL: |
350 µH دقيقة |
DCR: |
1.2 أوم كحد أقصى |
مرحبا وعاء: |
1500 VRMS |
معدل البيانات: |
1000Base-t |
عدد القنوات/الموانئ: |
أعزب |
بو: |
بو |
نوع التركيب: |
smt |
تدور النسبة: |
1:1 |
نطاق درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |
| المعلمة | مواصفة | فائدة هندسية |
|---|---|---|
| سرعة الإيثرنت | 1000 BASE-T (جيجابت إيثرنت) | متوافق تمامًا مع أجهزة الإرسال والاستقبال IEEE 802.3 جيجابت |
| ارتفاع المكون | 4.0 ملم كحد أقصى (ملف تعريف منخفض جدًا) | مثالية للطائرات الخلفية وبطاقات PCIe الفرعية الرفيعة وأنظمة الشفرات |
| توافق بو | PoE / PoE + قادر | الصنابير المركزية على جانب الخط (MCT1 – MCT4) المخصصة لاستخراج طاقة التيار المستمر |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية (صناعي حقيقي) | عملية مضمونة في حاويات صناعية محكمة الغلق وغير مهواة |
| نسبة المنعطفات | 1 قيراط: 1 قيراط ±5%(جميع القنوات الأربع) | مطابقة متماثلة لوضع الجهد والوضع الحالي PHYs |
| الحث (OCL) | 350 درجة مئوية دقيقة.(@ 100 كيلو هرتز، 100 مللي فولت، 8 مللي أمبير تيار مستمر) | يمنع التشبع الأساسي تحت خط الاختلالات الحالية في التيار المستمر |
| فقدان الإدراج | -1.0 ديسيبل كحد أقصى. (1 ~ 100 ميجا هرتز) | إنتاجية طاقة فائقة وهوامش وصول أطول للكابل |
| محاثة التسرب | 0.5 درجة مئوية كحد أقصى | يقلل من الرنين عالي التردد والارتعاش على حواف نبض جيجابت |
| مقاومة التيار المستمر (DCR) | 1.2 أوم الحد الأقصى | يقلل من التبديد الحراري الداخلي تحت حمل PoE |
| عزل عالي المستوى | الحد الأدنى 1500 فولت | يتوافق مع معايير السلامة الدولية وعزل الطفرة |
| المعلمة | حالة الاختبار | حد المواصفات |
|---|---|---|
| نسبة المنعطفات | 100 كيلو هرتز، 100 مللي فولت | 1 قيراط : 1 قيراط (±5%) |
| محاثة الدائرة المفتوحة (OCL) | 100 كيلو هرتز، 100 مللي فولت، 8 مللي أمبير تيار مستمر | 350 درجة مئوية كحد أدنى |
| فقدان الإدراج | 1 ~ 100 ميغاهيرتز | -1.0 ديسيبل كحد أقصى |
| محاثة التسرب (LL) | 100 كيلو هرتز، 100 مللي فولت | 0.5 درجة مئوية كحد أقصى |
| مقاومة التيار المستمر (DCR) | الابتدائية والثانوية | 1.2 أوم الحد الأقصى |
| خسارة العودة (حمل 100 أوم) | 1 ~ 30 ميغاهيرتز | -16.0 ديسيبل كحد أدنى |
| خسارة العودة (حمل 100 أوم) | 30 ~ 60 ميجا هرتز | -12.0 ديسيبل كحد أدنى |
| خسارة العودة (حمل 100 أوم) | 60 ~ 80 ميجا هرتز | -10.0 ديسيبل كحد أدنى |
| خسارة العودة (حمل 100 أوم) | 80 ~ 100 ميجا هرتز | -8.0 ديسيبل الحد الأدنى |
| الحديث المتبادل (قرب النهاية) | 1 ~ 100 ميغاهيرتز | -30.0 ديسيبل كحد أدنى |
| التفاضلي إلى الوضع المشترك (DCMR) | 1 ~ 100 ميغاهيرتز | -30.0 ديسيبل كحد أدنى |
| الصمود العازل (Hi-Pot) | 60 ثانية (من جانب PHY إلى جانب الخط) | الحد الأدنى 1500 فولت |
| نطاق درجة حرارة التشغيل | الصناعية المستمرة | -40 درجة مئوية إلى +85 درجة مئوية |
الخط الجانبي لـ PHY / جهاز الإرسال والاستقبال / الجانب RJ45 (قدرة PoE) الدبوس 2 (TD1+) ───┐ 1CT:1CT ┌─── الوضع العام ─── الدبوس 23 (MX1+)) ) (دبوس الاختناق 3 (TD1-) ───┴───────┴─────────────────── دبوس 22 (MX1-) دبوس 1 (TCT1) ─── دبوس الصنبور المركزي 24 (MCT1) ─── دبوس 1 5 (TD2+) PoE ───┐ 1CT:1CT ┌─── الوضع العام ─── دبوس 20 (MX2+) ) ( دبوس الاختناق 6 (TD2-) ───┴───────┴─────────────────── دبوس 19 (MX2-) دبوس 4 (TCT2) ─── دبوس الضغط المركزي 21 (MCT2) ─── دبوس 2 8 (TD3+) PoE ───┐ 1CT:1CT ┌─── الوضع المشترك ─── دبوس 17 (MX3+) ) ( دبوس الاختناق 9 (TD3-) ───┴───────┴─────────────────── دبوس 16 (MX3-) دبوس 7 (TCT3) ─── دبوس الصنبور المركزي 18 (MCT3) ─── PoE Tap 3 Pin 11 (TD4+) ───┐ 1CT:1CT ┌─── الوضع العام ─── Pin 14 (MX4+) ) ( دبوس الاختناق 12 (TD4-) ───┴───────┴─────────────────── دبوس 13 (MX4-) دبوس 10 (TCT4) ─── اضغط على دبوس 15 الأوسط (MCT4) ─── اضغط على PoE 4| المعلمة | مواصفة |
|---|---|
| حجم العبوة | 15.1 ملم (الطول) × 7.1 ملم (عرض الجسم) × 10.0 ملم (الامتداد الإجمالي) |
| الارتفاع الإجمالي | 4.0 ملم كحد أقصى. |
| دبوس الملعب | 1.0 ملميقذف |
| عرض الرصاص | 0.40 ملم |
| أوصى نمط الأرض ثنائي الفينيل متعدد الكلور | عرض الوسادة:0.60 ملم; طول الوسادة:1.35 ملم; النطاق العام للصف:10.7 ملم |
| إنحسر الأشعة تحت الحمراء – منطقة التسخين المسبق | 150 درجة مئوية ~ 200 درجة مئوية(60-180 ثانية) |
| إنحسر الأشعة تحت الحمراء - درجة حرارة السائل (TL) | 217 درجة مئوية(60-150 ثانية) |
| إنحسر الأشعة تحت الحمراء – درجة حرارة الذروة (TP) | 250 درجة مئوية (+0/−5 درجة مئوية); وقت السكن 5 ثواني كحد أقصى. |
| الحد الأقصى لدورات التدفق | 2 مرات كحد أقصى. |
| تغليف الأشرطة والبكرات | عرض الناقل:24 ملم;800 قطعة لكل بكرة 13 بوصة |
| تغليف الكرتون | 4,800 قطعة / 6 بكرات |
الجواب: نعم. تم تصميم LP82440ANL بصنابير مركزية مخصصة على الدبابيس 15 و18 و21 و24 (MCT1 إلى MCT4). تسمح هذه الصنابير المركزية بالاتصال المباشر بوحدات التحكم PoE PD (الجهاز الذي يعمل بالطاقة) أو PSE (معدات مصادر الطاقة)، مما يدعم توصيل الطاقة IEEE 802.3af و802.3at عبر جميع أزواج Ethernet الأربعة.
الإجابة: أقصى ارتفاع منخفض يبلغ 4.0 مم ومعدل درجة حرارة من الدرجة الصناعية (-40 درجة مئوية إلى +85 درجة مئوية) يجعلها متوافقة بشكل خاص مع بنيات لوحة الكترونية معززة كثيفة للاتصالات (مثل CompactPCI وVPX وATCA)، حيث يكون الخلوص الرأسي بين بطاقات الدوائر المكدسة محدودًا للغاية.
الإجابة: إن LP82440ANL عبارة عن بديل 100% من حيث الشكل والملاءمة والوظيفة لجهاز Pulse HX5008NL. كلاهما يشتركان في تخطيط SMD متطابق مكون من 24 سنًا، ونسبة دوران 1CT:1CT، والحد الأدنى 350 μH OCL عند 8 مللي أمبير للتيار المستمر، وفقدان الإدخال -1.0 ديسيبل، ونطاق درجة الحرارة الصناعية، مما لا يتطلب أي مراجعات لتخطيط ثنائي الفينيل متعدد الكلور.
