تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
رقم الموديل: JXF0-5012NL
شروط الدفع والشحن
الحد الأدنى لكمية: 40pcs
الأسعار: $1.7
تفاصيل التغليف: صينية
وقت التسليم: في المخزون الشحن في غضون 1-2 أسابيع
شروط الدفع: خطاب الاعتماد، D/A، T/T، D/P
القدرة على العرض: 5kk/شهر
رقم الجزء: |
JXF0-5012NL |
عائلة المنتج: |
نبض جاك JXF0 |
تكوين المنفذ: |
1×1، منفذ واحد |
معدل البيانات: |
5GBase-T |
تكوين LED: |
أخضر-أصفر / أخضر-أصفر |
تكوين بو: |
4-أزواج بو |
تيار POE: |
900 مللي أمبير كحد أقصى. |
تصنيف طاقة PoE: |
90 واط |
خنق EMI: |
3 وات، جانب PHY |
أصابع emi: |
أعلى والجوانب |
تصاعد: |
من خلال ثقب |
حَشد: |
متوافق مع إنحسر الفتحة |
رقم الجزء: |
JXF0-5012NL |
عائلة المنتج: |
نبض جاك JXF0 |
تكوين المنفذ: |
1×1، منفذ واحد |
معدل البيانات: |
5GBase-T |
تكوين LED: |
أخضر-أصفر / أخضر-أصفر |
تكوين بو: |
4-أزواج بو |
تيار POE: |
900 مللي أمبير كحد أقصى. |
تصنيف طاقة PoE: |
90 واط |
خنق EMI: |
3 وات، جانب PHY |
أصابع emi: |
أعلى والجوانب |
تصاعد: |
من خلال ثقب |
حَشد: |
متوافق مع إنحسر الفتحة |
ما هو موصل JXF0-5012NL وما هي مواصفاته الأساسية؟

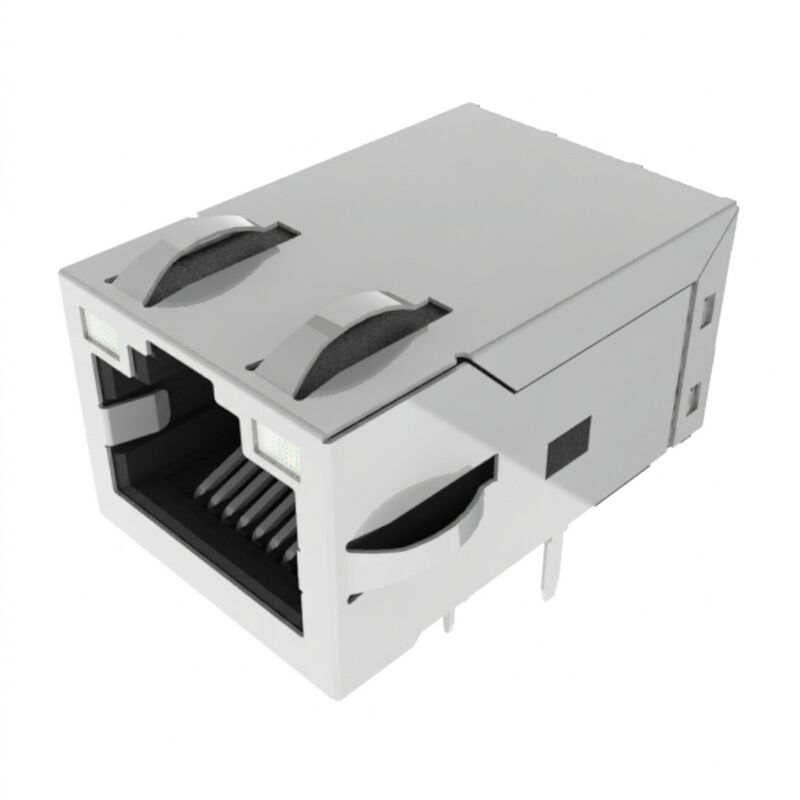

إن JXF0-5012NL هو موصل RJ45 مدمج متين للاستخدام الصناعي (ICM/MagJack). تم تحديده لـ 5GBase-T (5 جيجابت في الثانية) إيثرنت عالي السرعة ويوفر 90 واط 4 أزواج PoE++ طاقة (900 مللي أمبير عند 57 فولت تيار مستمر، متوافق مع IEEE 802.3bt). تشمل المواصفات الرئيسية درجة حرارة تشغيل صناعية من -40 درجة مئوية إلى +85 درجة مئوية، 2250 فولت تيار مستمر عزل جلفاني (جانب المحول)، مصابيح LED مزدوجة خضراء/صفراء ثنائية اللون، و Pin-in-Paste / Through-Hole Reflow (THR) بصمة متوافقة مع أصابع زنبركية EMI علوية وجانبية.
JXF0-5012NL هو وحدة موصل مدمجة من نوع Gigabit PulseJac أحادية المنفذ من الدرجة الصناعية (ICM) مصممة خصيصًا للتطبيقات المدمجة التي تتطلب نطاقًا تردديًا عاليًا وطاقة عالية. يدعم هذا الموصل بالكامل سرعات إيثرنت 5GBase-T بموجب مواصفات IEEE 802.3، ويتضمن مغناطيسات داخلية، وملفات كتم مشتركة بثلاثة أسلاك على جانب PHY، وإنهاء مباشر للطاقة العالية قادر على توفير ما يصل إلى 90 واط (900 مللي أمبير مستمر عند 57 فولت تيار مستمر عبر 4 أزواج) لأجهزة IEEE 802.3bt من النوع 4 PoE++.
تم تصميم JXF0-5012NL للنشر القوي في البيئات القاسية، ويعمل عبر نطاق درجة حرارة من -40 درجة مئوية إلى +85 درجة مئوية . تتيح بنيته المتخصصة للإسكان والدبابيس معالجة Through-Hole Reflow (THR / Pin-in-Paste) ، مما يقلل من تكاليف تجميع لوحة الدوائر المطبوعة عن طريق إلغاء عمليات اللحام الثانوية اليدوية مع تحقيق عمر تخزين MSL 1 واحتفاظ ميكانيكي عالي.
| المعلمة | المواصفات | المعيار / الشرط |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية | تيار ونطاق ترددي كامل |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية | غير مركب / في العبوة |
| تحمل العزل الكهربائي (العزل) | 2250 فولت تيار مستمر / 60 ثانية | من الأولي إلى الثانوي (المحول فقط) |
| تصنيف القابلية للاشتعال | UL 94V-0 أو أفضل | غلاف بلاستيكي حراري |
| مستوى حساسية الرطوبة (MSL) | MSL 1 (عمر تخزين غير محدود) | IPC / JEDEC J-STD-020 |
| الامتثال للسلامة | UL 62368-1 (الملف E216117) | معيار تكنولوجيا المعلومات/الصوت والفيديو |
| المقياس | نطاق التردد | القيمة (الحد) |
| معدل البيانات | إيثرنت النطاق الأساسي | 5GBase-T (IEEE 802.3) |
| الحث الدائرة المفتوحة (OCL) | 100 كيلو هرتز، 0.1 مللي أمبير | 180 ميكرو هنري كحد أدنى (مذكور في ورقة البيانات 180 مللي هنري) |
| خسارة الإدخال (كحد أقصى) | 1.0 ميجاهرتز – 125 / 250 ميجاهرتز | -1.0 ديسيبل / -1.5 ديسيبل |
| خسارة الرجوع (كحد أدنى) |
1 ميجاهرتز – 40 ميجاهرتز 40 ميجاهرتز – 100 ميجاهرتز 100 ميجاهرتز – 250 ميجاهرتز |
-24 ديسيبل -19 ديسيبل -14 ديسيبل (الصيغة: -20+[12.5×log10(f/40MHz)]) |
| التداخل (نموذجي) |
10 ميجاهرتز – 125 ميجاهرتز 125 ميجاهرتز – 250 ميجاهرتز |
-30 ديسيبل -20 ديسيبل |
| رفض الوضع المشترك (كحد أدنى) |
10 ميجاهرتز – 125 ميجاهرتز 125 ميجاهرتز – 250/400 ميجاهرتز |
-35 ديسيبل -30 ديسيبل / -25 ديسيبل |
| طوبولوجيا ملف كتم EMI | مغناطيسات داخلية | 3 أسلاك (3W)، جانب PHY |
| المعلمة | المواصفات | ملاحظات |
| دعم فئة PoE | IEEE 802.3bt النوع 4 (PoE++) | بنية طاقة 4 أزواج |
| الحد الأقصى للتيار | 900 مللي أمبير مستمر | لكل زوجين (إجمالي حلقة 1.8 أمبير) |
| تصنيف الطاقة المستمر | 90 واط عند 57 فولت تيار مستمر | تصنيف الخدمة المستمرة |
| دبابيس PoE مخصصة | الدبابيس 15، 16، 17، 18 | معزولة عن مسارات PHY الداخلية ذات الجهد المنخفض |
| المكون | المادة | الطلاء / التشطيب |
| أطراف التلامس | برونز الفوسفور | 30 ميكرومتر (0.76 ميكرومتر) ذهب فوق 30 ميكرومتر حد أدنى من النيكل |
| ذيول اللحام | برونز الفوسفور | 100 ميكرومتر حد أدنى 100% قصدير مطفي |
| درع الغلاف | سبيكة نحاس | مطلي بالنيكل مع أصابع تأريض علوية وجانبية |
| تشطيب لوحة الدوائر المطبوعة الموصى به | FR4 | HASL (متوافق مع ENIG، OSP) |
يدمج JXF0-5012NL 18 دبوسًا وظيفيًا بالإضافة إلى عمودين تثبيت ميكانيكي:
الدبابيس 1-10 (الإشارة والمركزية):
الدبابيس 11-14 (مصابيح LED ثنائية اللون):
الدبابيس 15-18 (مدخلات طاقة PoE):
نعم. JXF0-5012NL هو إصدار 4 أزواج PoE مصنف لـ 900 مللي أمبير و 90 واط. تدرج الشركة المصنعة هذا التكوين كـ 900 مللي أمبير - 90 واط 4 أزواج.
| معلمة PoE | JXF0-5012NL |
|---|---|
| دعم PoE | نعم |
| تكوين الزوج | 4 أزواج |
| الحد الأقصى للتيار | 900 مللي أمبير |
| الطاقة المقدرة | 90 واط |
| ملف كتم EMI | 3 واط، جانب PHY |
تصنيف 90 واط هو تمييز مهم عن واجهات RJ45 القياسية غير PoE وذات الطاقة المنخفضة.
JXF0-5012NL هو موصل مدمج RJ45 قادر على PoE، وليس وحدة تحويل طاقة PoE كاملة.
لا يزال تصميم PoE الكامل يتطلب ما يلي:
لذلك، لا ينبغي تفسير قدرة الموصل البالغة 90 واط على أن كل نظام يستخدم هذا المكون يمكنه تلقائيًا توفير 90 واط لجهاز مزود بالطاقة.
ج: نعم. تلبي المغناطيسات الداخلية ونسب المحولات (1:1) مواصفات IEEE 802.3 عبر 1 جيجابت في الثانية و 2.5 جيجابت في الثانية و 5 جيجابت في الثانية. سيتم التفاوض تلقائيًا والعمل بسلاسة بمعدلات بيانات أقل.
ج: في موصلات غير PoE البحتة (مثل JXF0-5010NL)، يوجد عزل 2250 فولت تيار مستمر بالكامل بين دبابيس RJ45 من جانب الكابل وجميع دبابيس جانب لوحة الدوائر المطبوعة. في JXF0-5012NL، تتصل خطوط الطاقة العالية المخصصة مباشرة بالمركزات لحقن PoE (الدبابيس 15-18)؛ وبالتالي، يتم الحفاظ على حماية الانهيار الجلفاني عالي الجهد بدقة عبر ملفات إشارة المحول، وليس عبر مسارات تيار مستمر لحقن PoE.
ج: يؤدي حمل 900 مللي أمبير لكل زوج إلى تدفق تيار مستمر كبير في الوضع المشترك. يضمن وضع ملف كتم مشترك بثلاثة أسلاك على جانب PHY قمع ضوضاء الوضع المشترك دون تشغيل تيارات PoE تيار مستمر ثقيلة مباشرة عبر لفات الكتم، مما يتجنب تشبع النواة وتدهور الإشارة.
ج: يصل ذروة LED الأخضر إلى 568 نانومتر والأصفر إلى 585 نانومتر. الحد الأقصى للتيار الأمامي المستمر للتيار المستمر هو 150 مللي أمبير، والحد الأقصى لاستهلاك الطاقة هو 100 مللي واط، والحد الأقصى لجهد الانهيار العكسي (Vr) هو 5.0 فولت. السطوع اللمّاع النموذجي هو 8-12 مللي كانديلا عند 20 مللي أمبير.
ج: نعم. وفقًا لتصنيف J-STD-075 R7 و J-STD-002، يدعم المكون لحام الموجة القياسي مع درجات حرارة التسخين المسبق التي تصل إلى 260 درجة مئوية دون تشوه البلاستيك أو تدهور التلامس.
