تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: JXF0-5011NL
شروط الدفع والشحن
الحد الأدنى لكمية: 50 قطعة
الأسعار: $ 1.3
تفاصيل التغليف: بكرة
وقت التسليم: في سفينة الأسهم في غضون 3 أيام
شروط الدفع: خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون
القدرة على العرض: 5kk/شهر
رقم الجزء: |
JXF0-5011NL |
مسلسل: |
بولس جاك JX0 |
نوع المنتج: |
1×1 وحدة الموصل المتكاملة RJ45 (ICM) |
معدل البيانات: |
5GBase-T |
نسبة المحولات: |
1:1 |
جهد العزلة: |
2250 فولت تيار مستمر |
درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |
الارتفاع فوق ثنائي الفينيل متعدد الكلور: |
13.50 ملم |
إنهاء الاتصال: |
30 ميكرون ذهبي |
امتثال: |
بنفايات |
رقم الجزء: |
JXF0-5011NL |
مسلسل: |
بولس جاك JX0 |
نوع المنتج: |
1×1 وحدة الموصل المتكاملة RJ45 (ICM) |
معدل البيانات: |
5GBase-T |
نسبة المحولات: |
1:1 |
جهد العزلة: |
2250 فولت تيار مستمر |
درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |
الارتفاع فوق ثنائي الفينيل متعدد الكلور: |
13.50 ملم |
إنهاء الاتصال: |
30 ميكرون ذهبي |
امتثال: |
بنفايات |

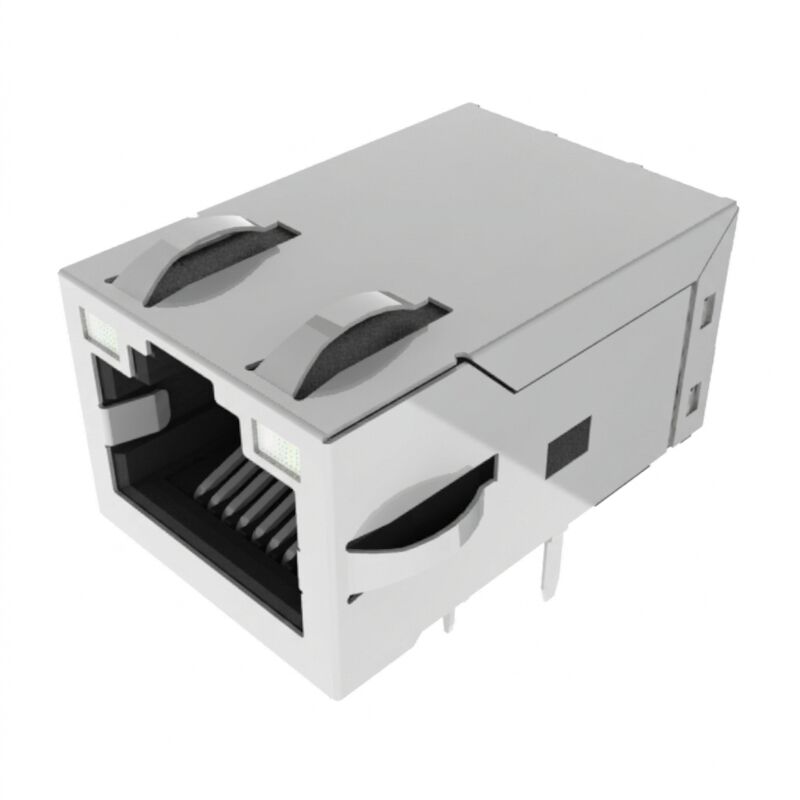

إن JXF0-5011NL هو وحدة موصل مدمجة صناعية أحادية المنفذ من نوع Gigabit PulseJack (ICM) مصممة لتطبيقات إيثرنت القوية وعالية النطاق الترددي التي تعمل حتى 5GBase-T (5 جيجابت في الثانية). تم بناؤه بدقة وفقًا لمعايير IEEE 802.3، يدمج JXF0-5011NL مغناطيسات عالية الأداء، ومحولات عزل، و خانق خط إشارة مشترك بسلكين (2W) في عامل شكل مدمج.
يتميز بمصابيح LED مزدوجة ثنائية اللون أخضر-أصفر / أخضر-أصفر, يوفر هذا الموصل غير PoE تغذية راجعة مرئية متعددة الحالات للرابط/النشاط في الوقت الفعلي دون الحاجة إلى أنابيب ضوئية خارجية. تم بناؤه من بلاستيك حراري عالي الحرارة UL 94V-0 وذيول مطلية بالقصدير بقياس 3.20 مم، تم تأهيل JXF0-5011NL بالكامل لخطوط إنتاج إعادة التدفق عبر الفتحات (THR / Pin-in-Paste) ، محققًا تصنيف MSL 1 لعمر أرضي غير محدود وتحمل استثنائي للصدمات/الاهتزازات عبر نطاق تشغيل -40 درجة مئوية إلى +85 درجة مئوية .
| المعلمة | المواصفات | المعيار / الظروف |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية | تشغيل النطاق الترددي الكامل |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية | غير مركب / في الصينية الأصلية |
| العزل العازل (الأولي:الثانوي) | 2250 فولت تيار مستمر / 60 ثانية | حاجز كامل من الأولي إلى الثانوي |
| مستوى حساسية الرطوبة | MSL 1 (غير محدود) | IPC / JEDEC J-STD-020 |
| القابلية للاشتعال | UL 94V-0 | بلاستيك حراري عالي الحرارة |
| معيار السلامة | UL 62368-1 (الملف رقم E216117) | معدات الصوت/الفيديو، تكنولوجيا المعلومات |
| معيار التجويف | FCC الجزء 68، القسم الفرعي F | واجهة قابس RJ45 معياري عالمي |
| متري | نطاق التردد | القيمة (الحد) |
| معدل البيانات | إيثرنت النطاق الأساسي | 5GBase-T (IEEE 802.3) |
| الحث (OCL الأدنى) | 100 كيلو هرتز، 0.1 مللي أمبير | 180 ميكرو هنري كحد أدنى (ورقة البيانات تدرجها كـ 180 مللي هنري) |
| خسارة الإدخال (الحد الأقصى) | 1.0 ميجاهرتز – 125 / 250 ميجاهرتز | -1.0 ديسيبل / -1.5 ديسيبل |
| خسارة الإرجاع (الحد الأدنى) |
1 ميجاهرتز – 40 ميجاهرتز 40 ميجاهرتز – 100 ميجاهرتز 100 ميجاهرتز – 250 ميجاهرتز |
-24 ديسيبل -19 ديسيبل -14 ديسيبل (صيغة مستقيمة: -20+[12.5×log10(f/40MHz)]) |
| التشويش المتبادل (نموذجي) |
10 ميجاهرتز – 125 ميجاهرتز 125 ميجاهرتز – 250 ميجاهرتز |
-30 ديسيبل -20 ديسيبل |
| رفض الوضع المشترك (الحد الأدنى) |
10 ميجاهرتز – 125 ميجاهرتز 125 ميجاهرتز – 250/400 ميجاهرتز |
-35 ديسيبل -30 ديسيبل / -25 ديسيبل |
| تكوين خانق EMI | خط الإشارة | سلكين (2W)، جانب الكابل/الإشارة |
| المكون | المادة | الطلاء / المواصفات |
| واجهة التلامس | برونز الفوسفور | 30 ميكرومتر ذهب فوق 30 ميكرومتر حد أدنى من النيكل تحت الطلاء |
| ذيول اللحام | برونز الفوسفور | 100 ميكرومتر حد أدنى من القصدير المطفي بنسبة 100% (خالٍ من الرصاص) |
| درع الغلاف | سبيكة نحاس | مطلي بالنيكل مع ألسنة تأريض EMI علوية وجانبية |
| طول ذيل الدبوس | 3.20 مم | محسن لسماكة لوحة PCB من 1.6 مم إلى 2.4 مم |
| التعبئة والتغليف | صينية صناعية | 50 قطعة لكل صينية كاملة |
| المعلمة | LED أخضر | LED أصفر | الظروف |
| الطول الموجي السائد | 568 نانومتر | 585 نانومتر | نموذجي |
| شدة الإضاءة | 8 إلى 12 مللي كانديلا | 8 إلى 12 مللي كانديلا | @ IF = 20 مللي أمبير (نموذجي) |
| زاوية الرؤية | 100 درجة | 100 درجة | نصف الزاوية |
| أقصى تبديد للطاقة (Pd) | 100 ميجاوات كحد أقصى | 100 ميجاوات كحد أقصى | — |
| أقصى تيار أمامي مستمر (DC) | 150 مللي أمبير كحد أقصى | 150 مللي أمبير كحد أقصى | مستمر |
| أقصى جهد عكسي (Vr) | 5.0 فولت كحد أقصى | 5.0 فولت كحد أقصى | — |
يستخدم JXF0-5011NL بناءً بزاوية قائمة عبر الفتحات مع بصمة مدمجة.
تشمل القيم الميكانيكية الهامة:
| المعلمة الميكانيكية | المواصفات |
|---|---|
| عرض الموصل | 16.80 مم |
| الطول الكلي | 25.53 مم |
| الارتفاع فوق لوحة PCB | 13.50 مم |
| حجم دبوس الإشارة | 0.45 × 0.35 مم |
| حجم دبوس LED | 0.50 × 0.50 مم |
| عرض تخطيط لوحة PCB الموصى به | 16.80 مم |
| تخطيط لوحة PCB الموصى به | انظر رسم الشركة المصنعة |
| عملية اللحام الموصى بها | إعادة التدفق عبر الفتحات / Pin-in-Paste |
JXF0-5011NL متوافق مع RoHS.
تحدد مواصفات الشركة المصنعة:
ج: نعم. تتضمن بصمة لوحة PCB لـ JXF0-5012NL 14 فتحة بيانات/LED بالإضافة إلى 4 فتحات PoE إضافية (الدبابيس 15-18). نظرًا لأن JXF0-5011NL يفتقر ببساطة إلى دبابيس PoE الأربعة هذه، يمكنه التوصيل فعليًا ببصمة 5012NL دون تعديلات، بشرط أن تظل دوائر PoE غير المستخدمة على اللوحة غير مزودة بالطاقة.
ج: في تصميم غير PoE، لا يوجد تيار مستمر عالٍ يمر عبر المركز. يوفر خانق إشارة بسلكين على خط الكابل/الإشارة شفافية إشارة تفاضلية فائقة وقمعًا متماثلًا للوضع المشترك دون الشوائب السعوية الإضافية التي يقدمها سلك ثالث.
ج: نعم. على عكس الوحدات التي تدعم PoE حيث تتجاوز مسارات طاقة PoE محولات الإشارة، يوفر JXF0-5011NL حاجز عزل عازل مستمر بقوة 2250 فولت تيار مستمر بين الأولي بالكامل (جانب الكابل) والثانوي (جانب PHY)، وهو متوافق تمامًا مع متطلبات عزل السلامة IEEE 802.3 و UL 62368-1.
ج: مصابيح LED الداخلية هي ثنائيات ثنائية اللون مضادة للتوازي. لإضاءة اللون الأخضر (568 نانومتر)، قم بتطبيق قطبية أمامية (+ على الدبوس 11، - على الدبوس 12). لإضاءة اللون الأصفر (585 نانومتر)، قم ببساطة بعكس القطبية (+ على الدبوس 12، - على الدبوس 11).
