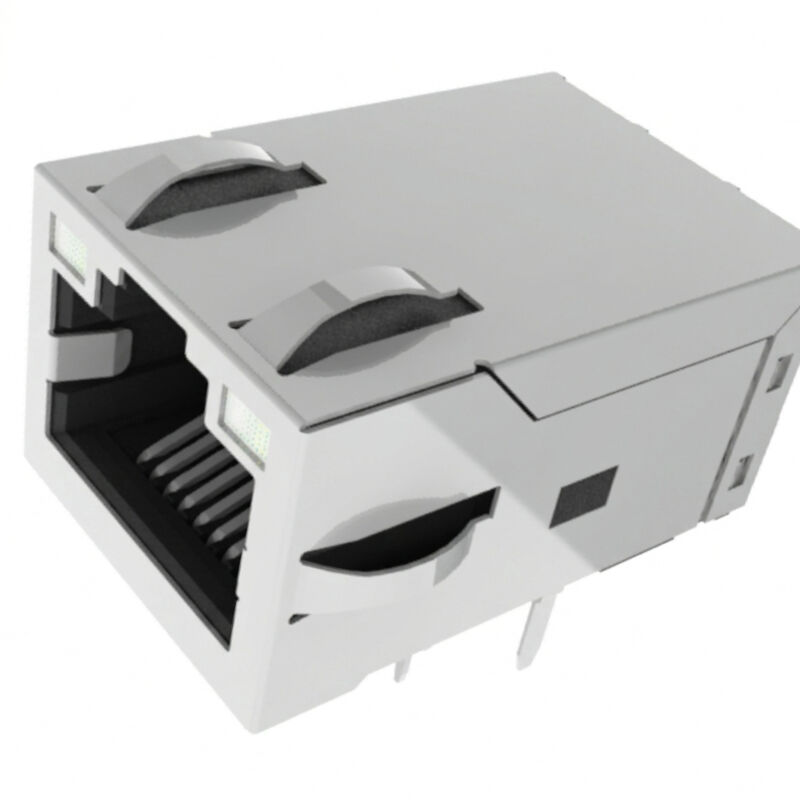

JXF0-1011NL MagJack RJ45 ذو فتحة تمر عبرها مع إعادة تدفق حراري وعزل 2250VDC

نظرة عامة على JXF0-1011NL THR RJ45 Magjack

الJXF0-1011NLعبارة عن وحدة موصل متكاملة Gigabit RJ45 قوية أحادية المنفذ (ICM) مصممة للحوسبة الصناعية المدمجة ووحدات التحكم المنطقية القابلة للبرمجة (PLCs) وروبوتات المصانع والأجهزة الدقيقة. يفي بمواصفات IEEE 802.3 الكاملة، فهو يدمج محولات العزل 1:1، وإنهاء الوضع المشترك، و2-سلك (2 واط) خط إشارة الوضع المشترك الاختناقإلى بصمة متوافقة مع لجنة الاتصالات الفيدرالية (FCC).

مجهزة المزدوجمصابيح LED ثنائية اللون باللونين الأخضر/الأصفر، يوفر JXF0-1011NL تشخيص الارتباط والسرعة والنشاط في الوقت الفعلي بدون أنابيب إضاءة خارجية. تم تصنيع الموصل من البلاستيك الحراري UL 94V-0 عالي الحرارة، وهو مصمم خصيصًا لذلكإنحسر التدفق عبر الفتحة (THR / لصق الدبوس)خطوط التجميع SMT. معمسل 1تصنيف وشهادة J-STD-075 R7 (260 درجة مئوية ذروة إنحسر)، فهو يزيل اللحام الموجي الثانوي، مما يقلل من عيوب التجميع وأوقات الدورات.

أبرز المعالم المعمارية:

• عزل حقيقي من المرحلة الابتدائية إلى الثانوية بقوة 2250 فولت تيار مستمر: نظرًا لأن هذه بنية بيانات خالصة (بدون PoE)، يتم الحفاظ على العزل الكهربائي الكامل عبر المجموعة المغناطيسية بأكملها، مما يحمي أجهزة إرسال واستقبال PHY من زيادات المجال.
• مصابيح LED تشخيصية ثنائية اللون: تسمح مصابيح LED ثنائية الاتجاه اليسرى واليمنى (568 نانومتر باللون الأخضر / 585 نانومتر باللون الأصفر) بمؤشرات حالة متعددة الحالات مدفوعة بدبابيس مخصصة 11-14.
• التوهين المنخفض عالي التردد: فقدان الإدراج الفائق (-1.5 ديسيبل بحد أقصى يصل إلى 125 ميجا هرتز) وخسارة الإرجاع (-16 ديسيبل دقيقة عند 1–40 ميجا هرتز) يضمنان مخططات عين نظيفة ومعدلات أخطاء منخفضة في الحزمة.
• بناء THR جاهز لـ SMT: تسمح ذيول اللحام المصنوعة من القصدير غير اللامع مقاس 3.20 مم باللحام التلقائي بإعادة تدفق اللصق في الفتحة، بما يتوافق مع متطلبات تعبئة البرميل IPC-A-610 Class 3.

المواصفات الفنية لـ JXF0-1011NL ICM

JXF0-1011NL 1000Base-T RJ45 مع ورقة بيانات LED:

1. ورقة بيانات JXF0-1011NL RJ45 - رسم تخطيطي

2. ميكانيكا موصل JXF0-1011NL RJ45

الأبعاد الميكانيكية ودليل Pinout:

• المخطط الجسدي: 16.80 ملم (العرض) × 25.53 ملم (الطول) × 13.50 ملم (الارتفاع فوق PCB).
• انقطاع اللوحة المقترحة: 17.82 ملم × 14.01 ملم. اتجاه المزلاج:مزلاج.
• تعيينات الدبوس (14 دبوسًا كهربائيًا + 2 علامة تبويب درع):
  • دبوس 1: CT 1 (النقر الأوسط للقناة 1)
  • دبابيس 2 و 3: TRD1+ / TRD1-
  • دبابيس 4 و 5: TRD2+ / TRD2-
  • دبابيس 6 و 7: TRD3+ / TRD3-
  • دبابيس 8 و 9: TRD4+ / TRD4-
  • دبوس 10: نهاية هيكل Bob Smith (معزول عبر مكثف 1000pF / 2kV ومقاومات 4 × 75Ω)
  • دبابيس 11 و 12: محرك LED ثنائي اللون لليسار (مضاد للتوازي: الدبوس 11+/12- = أخضر؛ الدبوس 12+/11- = أصفر)
  • دبابيس 13 و 14: محرك LED ثنائي اللون لليمين (مضاد للتوازي: الدبوس 13+/14- = أخضر؛ الدبوس 14+/13- = أصفر)
• مواصفات ثقب الحفر:
• • 10 × فتحات الإشارة: القطر النهائيØ0.89 ملم(قطر الوسادة: Ø1.40 مم موصى به).
  • 4 × فتحات LED: القطر النهائيØ1.02 ملم.
  • 2 × أوتاد المواجهة البلاستيكية:Ø1.57 ملم.
  • 2 × أعمدة التأريض للدرع:Ø3.25 ملم.

THR / معالجة اللصق:

ينتمي JXF0-1011NL إلى JX0دبوس في اللصق / إنحسر من خلال الفتحةمنصة.

تتضمن عمليات التجميع المدعومة ما يلي:دبوس في لصق / THRواللحام الموجي.

تحدد الشركة المصنعة J-STD-020 المستوى 1 وJ-STD-075 R7، بما في ذلك حالة اللحام عبر الموجة بحد أقصى 260 درجة مئوية.

الأسئلة المتداولة:

س1: كيف أقوم بتوصيل وحدة التحكم الدقيقة GPIO لتشغيل مصابيح LED ثنائية اللون على الأطراف 11-14؟

ج: مصابيح LED الداخلية سلكية مضادة للتوازي. قم بتوصيل Pin 11 وPin 12 إلى وحدتي GPIO منفصلتين تعملان بالدفع والسحب مع مقاوم يحد من التيار (على سبيل المثال، 150Ω–330Ω لـ 3.3V VCC). إعداد GPIO_A HIGH وGPIO_B LOW يضيء باللون الأخضر (568 نانومتر)؛ ضبط أضواء GPIO_A LOW وGPIO_B العالية باللون الأصفر (585 نانومتر). يؤدي ضبط كل من LOW أو HIGH إلى إيقاف تشغيل مؤشر LED.

س2: هل يمكن تثبيت JXF0-1011NL على بصمة PCB مصممة لـ JXF0-1012NL؟

ج: نعم. تحتوي بصمة JXF0-1012NL على 18 فتحة (10 إشارة + 4 LED + 4 PoE). يتماشى JXF0-1011NL مع الإشارة العشرة وفتحات LED الأربعة، مما يترك فتحات PoE الأربعة (الدبابيس 15-18) غير مأهولة تمامًا.

س 3: لماذا تتميز JXF0-1011NL بخنق مكون من سلكين بدلاً من خنق ثلاثي الأسلاك؟

ج: نظرًا لعدم وجود تيار انحياز PoE DC في JXF0-1011NL، فإن خنق خط الإشارة المكون من سلكين على جانب الكابل يوفر توهينًا متماثلًا للوضع الشائع دون السعة الشاردة أو فقدان الإدخال المرتبط بلف صنبور مركزي PoE ثالث.
