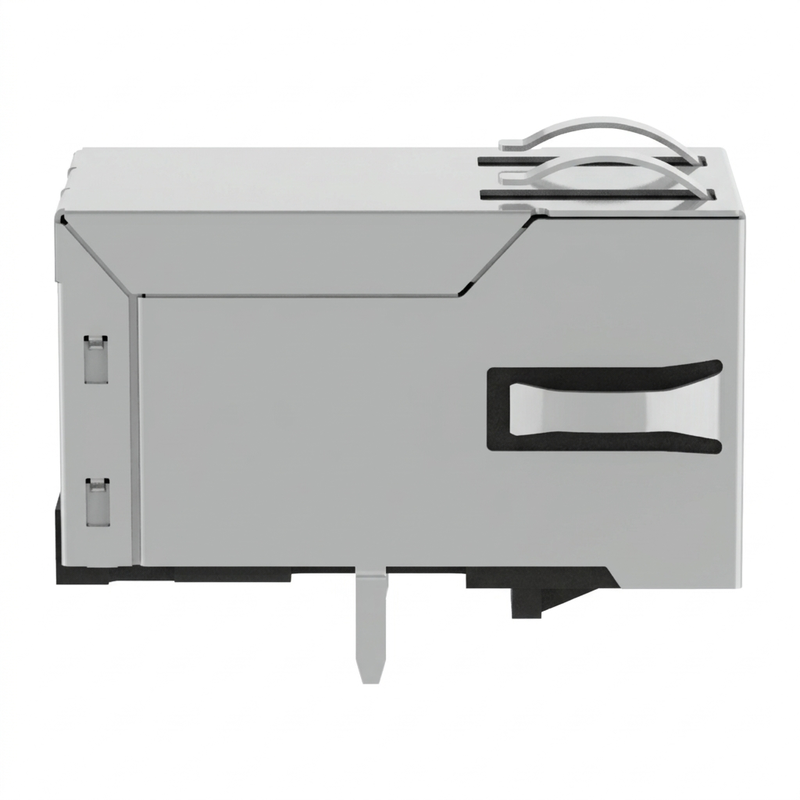

JXF0-1010NL وصلة RJ45 عبر الثقب مع مغناطيس 1000BASE-T

الJXF0-1010NLهو 1 × 1موصل مغناطيسي متكامل 1000Base-T RJ45من سلسلة PulseJack JX0. فهو يجمع بين واجهة إيثرنت 8P8C مع محولات العزل المدمجة 1:1 وملفات الوضع المشترك لخط الإشارة بقدرة 2 وات في حزمة محمية بزاوية قائمة وقابلة للرفع. النموذج لديهلا توجد مصابيح LED ولا PoE مدعومة، مما يجعلها مناسبة لمعدات Gigabit Ethernet التي تتطلب واجهة RJ45 مبسطة للبيانات فقط. تم تصميم سلسلة JX0 من أجل-40 درجة مئوية إلى +85 درجة مئوية تشغيل درجة الحرارة الصناعيةويدعمإنحسر من خلال الثقب (THR)يعالج.

JXF0-1010NL جيجابت RJ45 نظرة عامة على المقبس المغناطيسي

الJXF0-1010NLعبارة عن موصل Gigabit RJ45 أحادي المنفذ متين يدمج محولات العزل الداخلية وإنهاء المعاوقة وخنق الوضع المشترك لخط الإشارة ثنائي السلك (2 وات).إلى عامل الشكل المتوافق مع الجزء 68 من لجنة الاتصالات الفيدرالية (FCC). يلبي هذا الموصل جميع مواصفات IEEE 802.3ab، ويوفر نقلًا لا مثيل له بسرعة 1 جيجابت في الثانية لوحدات التحكم المنطقية القابلة للبرمجة (PLCs)، وروبوتات المصنع، وأجهزة الكمبيوتر الصناعية، وأجهزة الاختبار البصرية.

من خلال التخلص من مصابيح LED المدمجة ودبابيس PoE، يوفر JXF0-1010NL نظافة فائقةبصمة ثنائي الفينيل متعدد الكلور ذات 10 سنون. تقلل هذه البنية من السعة الطفيلية، وتزيل التداخل البصري للحاويات التي تستخدم أنابيب الإضاءة باللوحة الأمامية، وتترك طبقات PCB الداخلية مفتوحة للمستويات الأرضية المستمرة والتوجيه التفاضلي الأمثل بمقدار 100 أوم. تم تصنيع الموصل من اللدائن الحرارية UL 94V-0 ذات درجة الحرارة العالية مع ذيول لحام من الصفيح غير اللامع مقاس 3.20 مم، وقد تم تصميم الموصل خصيصًا لـإنحسر التدفق عبر الفتحة (THR / لصق الدبوس)خطوط لحام آلية، مما يلغي مراحل اللحام الموجية الثانوية أثناء الاجتماعIPC/JEDEC J-STD-075 (الفئة R7، ذروة 260 درجة مئوية)المعايير.

الميزات الرئيسية لـ JXF0-1010NL الصناعية RJ45 ICM:

1. 1000Base-T مغناطيسات متكاملة

تم تحديد JXF0-1010NL لـ1000Base-T جيجابت إيثرنتويتضمن أربع قنوات محولات 1:1 لأزواج Ethernet الأربعة التفاضلية. يُظهر المخطط الداخلي أربعة مسارات متماثلة للمحولات بين جانب PCB وجانب الكابل.

2. لا يوجد تكوين LED

يحتوي JXF0-1010NL علىلا توجد مصابيح LED مدمجة. يكون هذا مفيدًا عندما تتم معالجة إشارة الارتباط/النشاط من خلال أنبوب إضاءة خارجي أو مؤشر اللوحة الأمامية أو واجهة البرنامج أو عندما لا يكون ذلك مطلوبًا.

يقلل التكوين بدون LED أيضًا من عدد دبابيس الموصل مقارنة بإصدار LED المقابل JXF0-1011NL.

3. واجهة بيانات غير PoE

يحدد جدول بيانات الشركة المصنعةبو المدعومة: لال JXF0-1010NL. على عكس إصدار JXF0-1012NL 90W PoE، فإن هذا الطراز مخصص لاتصال بيانات Ethernet بدون مسار طاقة PoE.

4. عزل محول 2250 فولت تيار مستمر

تم تحديد JXF0-1010NL بـ2250 فولت تيار مستمر / 60 ثانية عزل المحولات. ينطبق تصنيف العزل عبر حاجز عزل المحولات كما هو مذكور في ورقة بيانات الشركة المصنعة.

5. نطاق درجة الحرارة الصناعية

نطاق درجة حرارة التشغيل المحدد هو-40 درجة مئوية إلى +85 درجة مئوية، ودعم معدات Ethernet المنتشرة في البيئات الصناعية ودرجات الحرارة الممتدة.

6. أصابع EMI في الأعلى والجوانب

يتضمن الدرع المتكاملأصابع EMI العلوية والجانبية، مما يوفر واجهة درع معدنية محددة لحاوية المعدات. تحدد الشركة المصنعة الدرع على أنه سبيكة نحاس مطلية بالنيكل.

7. متوافق مع THR / Pin-in-Paste

تم تصميم سلسلة JX0 من أجلإنحسر التدفق عبر الثقب (THR)يعالج. تحدد الشركة المصنعة أيضًا اختبار قابلية اللحام J-STD-002 وتصنيف J-STD-075 R7 مع مواصفات اللحام عبر الموجة بحد أقصى 260 درجة مئوية.

مواصفات JXF0-1010NL من خلال الفتحة إنحسر RJ45

ورقة بيانات JXF0-1010NL - تخطيطات وخطط ثنائي الفينيل متعدد الكلور الموصى بها

المواصفات الكهربائية عند 25 درجة مئوية:

JXF0-1010NL العمارة المغناطيسية الداخلية

◀ يتكون المخطط الداخلي من أربعة1:1 قنوات المحولات. يمر كل زوج إيثرنت عبر المحول المتكامل وخنق الوضع المشترك بقدرة 2 وات موجود على مسار الإشارة/الكابل.

◀ يدمج الإصدار الذي لا يحتوي على مصابيح LED أيضًا شبكة إنهاء تتكون منمقاومات 4 × 75 أوم ومكثف 1000 pF / 2 كيلو فولت، كما هو موضح في مخطط الشركة المصنعة.

◀ هذا يعني أن المهندس لا يحتاج إلى إعادة إنتاج المحول الكامل وبنية الخنق ذات الوضع المشترك كمكونات مغناطيسية منفصلة على لوحة PCB.

JXF0-1010NL دبوس

يستخدم JXF0-1010NL جهازًا مضغوطًاتكوين 10 إشارة دبوسبدون دبابيس LED أو PoE الإضافية الموجودة في المتغيرات الأخرى.

يؤكد المخطط الداخلي على قنوات المحولات التفاضلية الأربعة واتصال إنهاء الدبوس 10.

مفهوم تكوين الدبوس

PCB SIDE 10 8 6 4 2 9 7 5 3 1 10 → GND 9 → TRD4- 8 → TRD4+ 7 → TRD3- 6 → TRD3+ 5 → TRD2- 4 → TRD2+ 3 → TRD1- 2 → TRD1+ 1 → CT1

تحقق دائمًا من ترقيم الدبوس مقابل الرسم الميكانيكي المتحكم فيه قبل إصدار PCB.

الأسئلة الشائعة الفنية

س1: هل يمكنني وضع JXF0-1010NL على مساحة ذات 18 سنًا مصممة لـ JXF0-1012NL؟

ج: نعم. إن المخطط المادي وأوتاد التوجيه ودبابيس الإشارة العشرة (الدبابيس 1-10) متطابقة الأبعاد عبر عائلة JXF0 بأكملها. إذا كانت اللوحة الخاصة بك تتميز ببصمة رئيسية مكونة من 18 فتحة، فسيتم لحام JXF0-1010NL في مكانها بشكل مثالي، مما يترك فتحات LED (الدبابيس 11-14) وPoE (الدبابيس 15-18) فارغة.

Q2: لماذا تختار JXF0-1010NL عبر JXF0-1011NL مع مصابيح LED المدمجة؟

ج: بالإضافة إلى تكلفة المكونات المنخفضة، يتم تحديد JXF0-1010NL عندما:

1. تستخدم المعدات أنابيب إضاءة أكريليك مخصصة مثبتة على إطار أمامي معدني.
2. يعمل المنتج في غرف مظلمة بصرية أو في حاويات مستشعرات الرؤية حيث يجب أن يكون تلوث ضوء LED صفرًا.
3. يريد المصممون تقليل ازدحام توجيه PCB والتخلص من اقتران الضوضاء المحتمل من إشارات LED الرقمية سريعة التبديل إلى آثار PHY عالية السرعة.

Q3: هل يدعم JXF0-1010NL إعادة التدفق الخالي من الرصاص (دبوس في اللصق)؟

ج: نعم. متوافق مع IPC/JEDEC J-STD-020 MSL 1 وJ-STD-075 الفئة R7، يتحمل الغلاف ذو درجة الحرارة العالية ملفات لحام إعادة التدفق الكاملة مع درجات حرارة تصل إلى 260 درجة مئوية.
