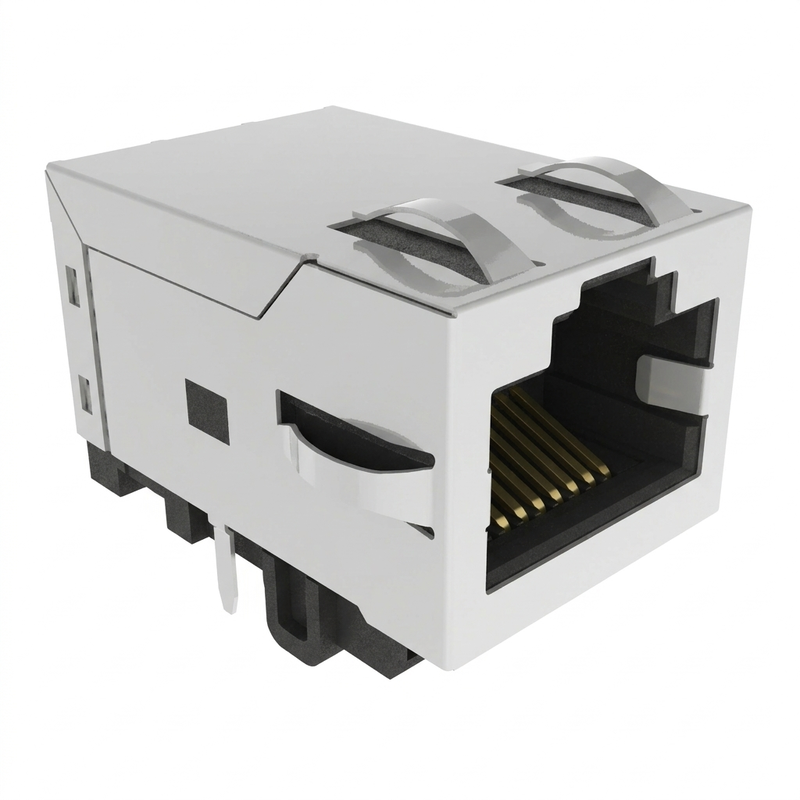

JXF0-2510NL 2.5GBASE-T وصلة RJ45 متكاملة

الـJXF0-2510NLهو الصناعية الصف، منفذ واحد (1x1)2.5GBase-T(2.5 جيجابايت في الثانية) وحدة اتصال متكاملة (ICM / MagJack).تكوين البيانات النقية من 10 دبوس بدون مصابيح LED متكاملة ولا دوائر طاقة PoEالمواصفات التقنية الرئيسية تشمل درجة حرارة التشغيل الصناعية-40°C إلى +85°C,2250 VDCالعزل الديالكتروني (Pri:Sec) ، داخليإشارات خط 2W ذات سلكين,180 μHالحد الأدنى لتحفيز الدائرة المفتوحة،MSL 1تقييم الرطوبة، والتوافق الكامل معتدفق العودة عبر الثقب (THR / Pin-in-Paste)لحام آلي

الميزات الرئيسية لـ JXF0-2510NL 2.5GBase-T MagJack

• 2أداء متعدد الجيغابيتات.5 جيجابايت في الثانية: يتم الحفاظ على خسارة الإدراج بشكل صارم تحت -1.0 ديسيبل عبر 1 ′′250 ميه ز، مع خسارة العودة تتجاوز -20 ديسيبل (1 ′′40 ميه ز) و -10 ديسيبل (100 ′′250 ميه ز) ،ضمان الرسوم البيانية العينية الاستثنائية والحد الأدنى من إعادة إرسال الحزم.
• البصمة المبسطة من 10 دبوس: حذف 4 دبوس LED و 4 دبوس PoE يقلل بشكل كبير من كثافة الحفر من خلال الثقب ، ويبسط توجيه شريط الميكرو 100Ω التفاضلي ، ويحافظ على سلامة سطح الأرض PCB.
• العزل الغالفاني الحقيقي 2250VDC: يحمي الحاجز الكهربائي الكامل بين الابتدائي والثانوي أجهزة الاستقبال الحساسة 2.5G PHY من ارتفاعات الجهد الصناعي وممرات الوضع المشترك (UL 62368-1 معتمدة).
• 2W خط إشارة متماثل اختناق: تم تحسينها خصيصًا لخطوط البيانات النقية لتوفير قمع ضوضاء الوضع المشترك المحسن (CMRR إلى -35 dB @ 10 ¢ 125 MHz) دون مخاطر تشبع التحيز المتردد.
• تجميع THR الآلي: المصنوع من البلاستيك الحراري عالي درجة الحرارة UL 94V-0 مع ذيول اللحام القطني متطابقة مع IPC / JEDEC J-STD-075 (الفئة R7 ، 260 درجة مئوية).

مواصفات JXF0-2510NL THR RJ45

1أداء الترددات الراديوية العالية (@ 25°C، العمل -40°C إلى +85°C)

2التصنيفات البيئية والمواد والميكانيكية

JXF0-2510NL ورقة بيانات RJ45مخطط

تخطيط PCB

الرسم الميكانيكي الرسمي يظهر تخطيط PWB المقترح من جانب المكون مع:

ثقوب إشارة 10 × Ø0.89 ملم
ثقوب توجيه 2 × Ø1.57 ملم
ثقوب تركيب درع 2 × Ø3.25 ملم

ومنطقة محددة للحفاظ على المنطقة خارج الدرع

بالنسبة لواجهة PHY إلى MagJack ، يجب أن تركز المراجعة الهندسية على:

• معوقة التفاضل المسيطر عليها
• استراتيجية مرجعية مستمرة
• التوجيه المتطابق بين الأزواج التفاضلية؛
• الحد الأدنى من الممرات غير الضرورية.
• توجيه PHY إلى المغناطيس بشكل مباشر وقصير؛
• الفصل عن عقد التبديل الصاخبة.
• المعالجة الصحيحة للهيكل / النظام الأرضية حول الدرع.

تم استلام مراجعة Reddit PCB عالية التفاعل حول توجيه Ethernet+72 صوت، مع التركيز على المناقشة على الفاصل بين الأزواج التفاضلية والعائق والإشارة المتقاطعة.يشدد مناقشة هندسية أخرى على وجه التحديد على أن توجيه RJ45 إلى المغناطيس يجب أن يكون مطابقًا للمعوقة ويتم التحكم في الطول.

يظهر نفس القلق في نقاش الهندسة الكهربائية حول تخطيط مغناطيسية إيثيرنت، حيث يناقش المهندسون توجيه الزوجات التفاضلية،معالجة الطائرة المرجعية وإنهاء بوب سميث.

أسئلة شائعة عنJXF0-2510NL 2.5GBASE-T RJ45 ماج جاك

Q1: هل يمكن أن يتم إسقاط JXF0-2510NL مباشرة على تخطيط PCB JXF0-1010NL (1G) ؟

الإجابة: نعم، 100 بالمئة. الخطوط العريضة الميكانيكية، أوتاد المواجهة، علامات التبويب للدرع، و 10 دبوس إشارة تتشارك في نفس إحداثيات البصمة بالضبط وقطر الحفر. تحديث لوحة من 1 جيجابايت في الثانية إلى 2.5Gbps يتطلب صفر تعديلات لوحة PCB.

السؤال 2: لماذا يُفضل رابط غير LED لأجهزة الكمبيوتر الشخصية الصناعية 2.5G وأنظمة الرؤية؟

ج: تستخدم العديد من أجهزة الكمبيوتر الشخصية الصناعية أنابيب ضوئية مخصصة مثبتة في محيط الأمامي من الألومنيوم لعرض حالة النظام الموحدة ؛ ستنزف مصابيح LED المتكاملة على المقبس الضوء داخلياً.في كاميرات الرؤية الآلية، يمكن أن يفسد ضوء LED الضائع قراءات جهاز الاستشعار البصري ذو الربح العالي. علاوة على ذلك ، فإن حذف دبوس LED يسهل توجيه آثار PCB.

السؤال 3: هل يدعم JXF0-2510NL تدفق إعادة خلال الثقب (THR) خال من الرصاص؟

الجواب: نعم. متوافق مع IPC/JEDEC J-STD-020 MSL 1 و J-STD-075 الفئة R7ويتحمل المرفق درجة حرارة عالية مع ملفات اللحام كاملة مع درجات حرارة قصوى تصل إلى 260 درجة مئوية دون وجود بثورات بلاستيكية أو عدم التوافق مع الاتصال.
