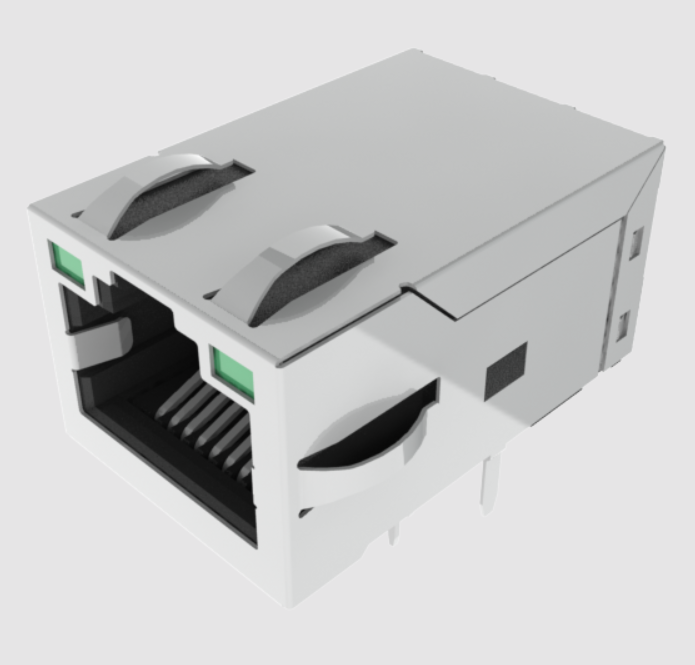

الJXF0-2512NLتم تصميمه لتلبية المتطلبات المزدوجة المتمثلة في زيادة عرض النطاق الترددي وتشغيل الأجهزة ذات القوة الكهربائية العالية في البيئات الصناعية القاسية. يلبي مواصفات IEEE 802.3bz وIEEE 802.3bt الكاملة، يوفر هذا الموصل المدمج 1x1 RJ45 استقرارًانقل إيثرنت بسرعة 2.5 جيجابت في الثانيةبينما تقوم في نفس الوقت بتزويد أو استلام ما يصل إلى90 واط من الطاقة المستمرةأكثر من 4 أزواج من كابلات الفئة.
للحفاظ على دقة الإشارة الفائقة تحت أحمال التيار المستمر الثقيلة، يشتمل JXF0-2512NL على موصل داخليخنق الوضع المشترك ذو 3 أسلاك (3 وات) موضوع خصيصًا على جانب PHY. يؤدي ذلك إلى عزل قلوب الاختناق المغناطيسية عن التيار المستمر بقدرة 900 مللي أمبير الذي يمر عبر الصنابير المركزية على جانب الكابل، مما يمنع تشبع القلب المغناطيسي تمامًا. تم وضع المكون في بلاستيك حراري UL 94V-0 عالي الحرارة مع ذيول لحام من القصدير غير اللامع مقاس 3.20 مم، وقد تم تصنيف المكون بالكامل من أجلإنحسر التدفق عبر الفتحة (THR / لصق الدبوس)التجميع الآلي، وتحقيقمسل 1العمر الافتراضي والتحمل260 درجة مئوية ذروة إنحسرالملفات الشخصية (IPC/JEDEC J-STD-075 الفئة R7).
| متري | نطاق التردد | الحد الفني | المعيار / الشروط |
| معدل البيانات | إيثرنت النطاق الأساسي | 2.5 جيجا بايت-T (2.5 جيجابت في الثانية) | متوافق مع IEEE 802.3bz |
| تصنيف الطاقة بو | 4-زوج مستمر | 900 مللي أمبير عند 57 فولت تيار مستمر (90 وات) | IEEE 802.3bt النوع 4 (PoE++) |
| محاثة الدائرة المفتوحة (OCL) | 100 كيلو هرتز، 0.1 مللي أمبير | 180 درجة مئوية دقيقة | الجانب الإعلامي |
| نسبة المنعطفات | جميع القنوات 4 | 1:1 | نقل / استقبال القنوات |
| فقدان الإدراج (الحد الأقصى) | 1.0 ميجا هرتز – 125/250 ميجا هرتز | -1.0 ديسيبل | الجانب الإعلامي لـ PHY |
| خسارة العودة (الحد الأدنى) |
1 ميجا هرتز - 40 ميجا هرتز 40 ميجا هرتز - 100 ميجا هرتز 100 ميجا هرتز - 250 ميجا هرتز |
-20 ديسيبل -14 ديسيبل -10 ديسيبل |
مقاومة النظام 100 أوم<br>(الصيغة: -20+[15×log10(f/40MHz)]) |
| الحديث المتبادل (الطباع) | 10 ميجا هرتز - 125 ميجا هرتز | -30 ديسيبل | قمع بين القنوات |
| رفض الوضع المشترك (الحد الأدنى) |
10 ميجا هرتز - 125 ميجا هرتز 125 ميجا هرتز – 250/400 ميجا هرتز |
-35 ديسيبل -30 ديسيبل |
مرشح الضوضاء EMI |
| العزلة الكهربائية | 60 ثانية | 2250 فولت تيار مستمر | المحول فقط (Pri:Sec)* |
| طوبولوجيا الاختناق EMI | داخلي | 3-سلك (3W)، الجانب PHY | دليل تشبع التحيز DC |
*ملاحظة: يتم تطبيق عزل الجهد العالي عبر ملفات المحولات فقط بسبب توصيلات DC PoE المباشرة بالنقر المركزي.
| المعلمة | مواصفة | المعيار / المعيار المرجعي |
| درجة حرارة التشغيل/التخزين | -40 درجة مئوية إلى +85 درجة مئوية | مجموعة كاملة من الدرجة الصناعية |
| بناء المساكن | بلاستيك حراري هندسي عالي الحرارة | شهادة UL 94V-0 القابلة للاشتعال |
| مواد واجهة الاتصال | الفوسفور البرونزي | 30 بوصة من الذهب أكثر من 30 بوصة من النيكل |
| طلاء ذيل اللحام | الفوسفور البرونزي | 100 بوصة دقيقة من القصدير غير اللامع (خالي من الرصاص) |
| شل الدرع | سبائك النحاس | مطلي بالنيكل مع أصابع EMI العلوية والجانبية |
| مستوى حساسية الرطوبة (MSL) | MSL 1 (غير محدود) | IPC / جيديك J-STD-020 |
| مقاومة حرارة اللحام | الذروة 260 درجة مئوية إنحسر/موجة | IPC / JEDEC J-STD-075 (تصنيف R7) |
| شهادة السلامة | رقم الملف: E216117 | معتمد من UL 62368-1 |
| التعبئة والتغليف القياسية | علبة بلاستيكية صناعية | 50 قطعة / صينية كاملة |
| متري | الصمام الأخضر | الصمام الأصفر | شروط الاختبار |
| الطول الموجي المسيطر | 568 نانومتر | 585 نانومتر | عادي |
| شدة مضيئة | 8 إلى 12 ميكرومتر | 8 إلى 12 ميكرومتر | @ إذا = 20 مللي أمبير (الطباع) |
| زاوية المشاهدة | 100 درجة | 100 درجة | رؤية واسعة الزاوية |
| أقصى تبديد للطاقة (Pd) | 100 ميجاوات كحد أقصى | 100 ميجاوات كحد أقصى | — |
| ماكس المستمر إلى الأمام الحالي | 150 مللي أمبير كحد أقصى | 150 مللي أمبير كحد أقصى | العاصمة المستمرة |
| أقصى جهد عكسي (Vr) | 5.0 فولت كحد أقصى | 5.0 فولت كحد أقصى | — |
الأبعاد المادية: 16.80 ملم (العرض) × 25.53 ملم (الطول) × 13.50 ملم (الارتفاع فوق PCB).
انقطاع اللوحة المقترحة: 17.82 ملم × 14.01 ملم. اتجاه المزلاج:الإغلاق (TU).
تفكيك الدبوس (18 سنًا كهربائيًا + 2 غطاء أرضي للدرع):
مواصفات ثقب الحفر:
ج: عند توصيل تيار مستمر مستمر بقدرة 900 مللي أمبير عبر أزواج الكابلات، تواجه ملفات الوضع المشترك التقليدية من جانب الكابل تشبعًا مغناطيسيًا شديدًا للتيار المستمر، مما يؤدي إلى انهيار الحث وتدمير سلامة البيانات متعددة الجيجابت. يؤدي وضع خانق ثلاثي الأسلاك على جانب PHY إلى عزل ملفات الخانق عن تيار التيار المباشر المباشر، مما يضمن CMRR متسقًا عبر جميع الترددات.
ج: يتم تطبيق تصنيف عزل العزل الكهربائي 2250 VDC بشكل صارم عبر المحول (Pri:Sec). لا تقم أبدًا بتطبيق إمكانات اختبار الجهد العالي بين جهات اتصال كبل RJ45 ودبابيس PoE من جانب PCB (المسامير 15-18)، حيث يتم توجيه خطوط الطاقة هذه مباشرة إلى الصنابير المركزية للمحولات.
ج: نعم. المكون مؤهل تمامًا لإعادة التدفق عبر الفتحة (THR / Pin-in-Paste). مع تصنيف MSL 1 وتصنيف J-STD-075 R7، فهو يتحمل ذروة درجات حرارة الجسم المتدفقة الخالية من الرصاص حتى 260 درجة مئوية دون التعرض لخطر حدوث تقرحات بلاستيكية أو اختلال محاذاة الدبوس.
