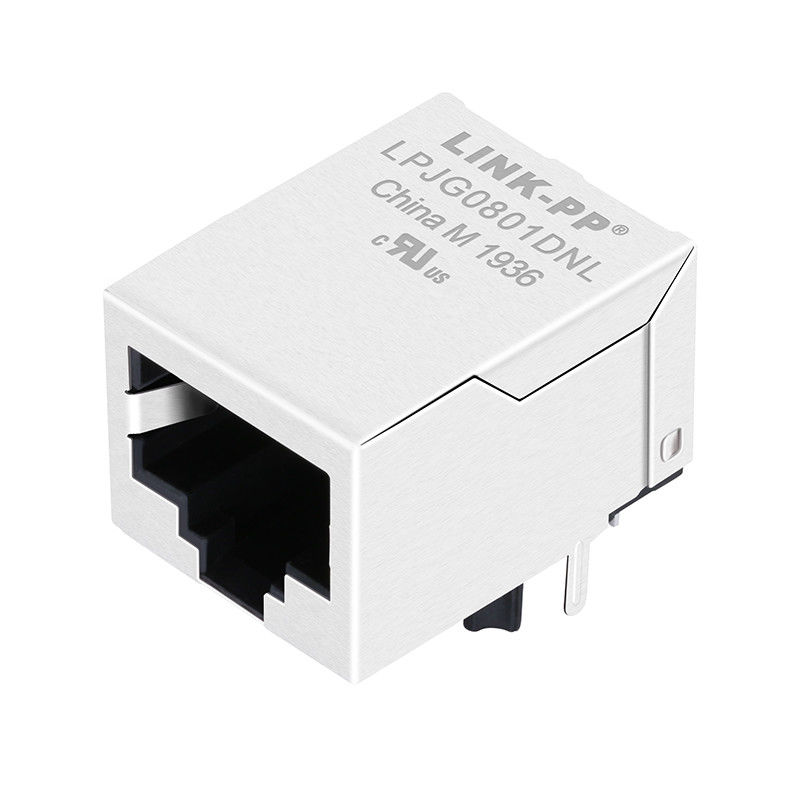

LA1S109 LF / KLA1S109 LF موصل واحد RJ45 مع 1000Mbps المغناطيسي المتكامل

LA1S109 LF / KLA1S109 LF موصل Rj45 مفرد مع مغناطيسي مدمج 1000 ميجابت في الثانية

تفاصيل سريعة

وحدة موصل RJ45 مفردة مع مغناطيسية مدمجة 1000 BASE-T

1.RJ-45 يجب أن يكون مطابقًا لمعيار لجنة الاتصالات الفيدرالية (FCC)
2-العزلة @ 60 هرتز: الإدخال إلى الإخراج: 1500Vrms.
3. الامتثال لمتطلبات RoHS - جزء كامل لا Cd ، لا Hg ، لا Cr6 + ، لا PBB و PBDE و No Pb على المسامير الخارجية.
4 نطاق درجة حرارة التشغيل: 0 إلى + 70. / أو -40 ℃ إلى + 85
5. نطاق درجة حرارة التخزين: -25 إلى + 125 ℃.

6 ..نموذج التصميم: 【LA1S109 LF / KLA1S109 LF】

7 ..نموذج الإنتاج الضخم: 【LPJXXXXCNL】

مزلاج ماج.

LED اختياري ؛EMI- إصبع اختياري.

وصف


موصل Rj45 مفرد مع مغناطيسي مدمج 1000 ميجابت في الثانية ،الاجتماع IEEE 802.3 / af / at

1. ميزات نوع المنتج:

1) نوع المنتج = موصل
2) نوع جاك = RJ45
3) الملف الشخصي = قياسي
4) اتجاه تركيب PCB = مدخل جانبي (الزاوية اليمنى) / مدخل علوي (رأسي)

2. المرفق الميكانيكي:
1) تكوين المقبس = 1 × 1

3. الخصائص الكهربائية:
1) محمية = نعم

4. الميزات المتعلقة بالإنهاء:
1) إصبع EMI - الجزء السفلي = بدون
2) طريقة الإنهاء = اللحيم

5. الميزات المتعلقة بالجسم:
1) تكوين المنفذ = فردي / متعدد
2) أصابع EMI - أعلى وجوانب = مع / بدون
3) اتجاه المزلاج = قياسي - مزلاج لأسفل
4) طول ذيل ثنائي الفينيل متعدد الكلور

6. الميزات المتعلقة بالاتصال:
1) محمّل مسبقًا = نعم
2) نوع إنهاء الاتصال = من خلال فتحة / تثبيت السطح

7. الميزات المتعلقة بالسكن:
1) نمط الموصل = جاك

8. معايير الصناعة:
1) RoHS / ELV Compliance = RoHS متوافق ، متوافق مع ELV
2) عمليات لحام خالية من الرصاص = لحام موجي قادر على 240 درجة مئوية ،

لحام موجة قادر على 260 درجة مئوية ، لحام موجة قادر على 265 درجة مئوية

إنحسر لحام اختياري ؛
3) سجل امتثال RoHS / ELV = كان متوافقًا دائمًا مع RoHS

9. وسم الهوية:
1) لون LED الأيسر (الموضع # 1) = أخضر - 250 أوم المقاوم
2) لون LED الأيمن (الموضع رقم 2) = أخضر - مقاوم 250 أوم

10. شروط الاستخدام:
1) ينطبق على = لوحة الدوائر المطبوعة
2) الظروف البيئية = المكتب / المبنى
3) درجة حرارة التشغيل (° C) = 0-70 / -40- +85

11.Hipot:

1500Vrms دقيقة

طلبات مستخدم المحطة الطرفية

مصمم لدعم التطبيقات ، مثل أجهزة مودم ADSL وشبكة LAN على اللوحة الأم.نمعدات الشبكات والاتصالات مثل HUB و PC card و Switch و Router و PC Mainboard و SDH و PDH و IP Phone و xDSL modem ،حلول مركز الاتصال ، أجهزة الاستقبال المعقدة ، إعداد بوابات VOIP ، بروتوكول بوابة الحدود ، مفتاح إيثرنت سريع ...
