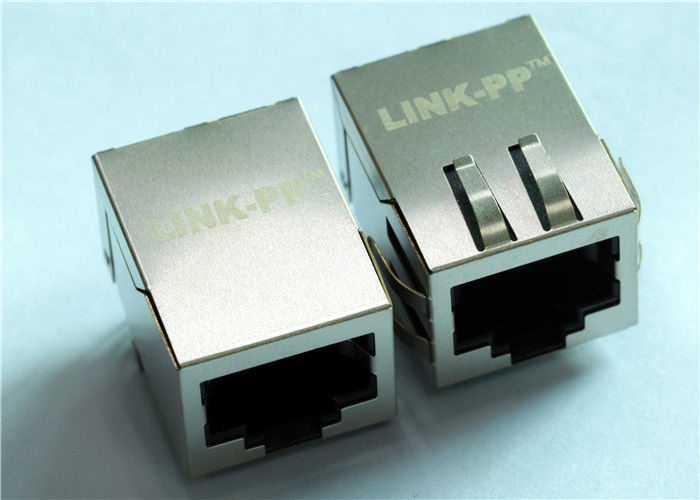

LF1S028 LF / LF1S022 LF RJ45 منفذ واحد موصل متكامل 10Base-T تصفية

تفاصيل سريعة
وحدة واحدة RJ45 موصول مع مغناطيسية 10 / BASE-TX المتكاملة

1.RJ-45 يحتاج إلى أن تكون متطابقة مع معايير FCC
2. يتوافق مع متطلبات معايير IEEE802.3u.
3.RJ 45 موصل مع 10/100 BASE-TX المغناطيسي.
4.Comply مع متطلبات بنفايات -الجزء كله لا Cd ، لا الزئبق ، لا Cr6 + ، لا PBB و PBDE ولا رطل على دبابيس خارجية.
5. نطاق درجة الحرارة التشغيل: 0 ℃ إلى + 70 ℃.
6. نطاق درجة حرارة التخزين: -25 ℃ إلى + 125 ℃
7. تصميم نموذج: LF1S028 LF / LF1S022 LF المكافئ البديل الصليب
8.Mass الإنتاج النموذجي: LPJ0211DNL

MAG.REVERSE LATCH،
الصمام اختياري. EMI-finger اختياري.

وصف

واحد موصل RJ45 مع 10Mbps المغناطيسي المتكامل ، اجتماع IEEE 802.3
1. ميزات نوع المنتج:
1) نوع المنتج = رابط
2) نوع جاك = RJ45
3) الملف الشخصي = قياسي
4) اتجاه تصاعد ثنائي الفينيل متعدد الكلور = الإدخال الجانبي (الزاوية اليمنى)
2. مرفق الميكانيكية:
1) تكوين جاك = 1 × 1
3. الخصائص الكهربائية:
1) محمية = نعم
4. إنهاء الميزات ذات الصلة:
1) إصبع EMI - أسفل = بدون
2) طريقة الإنهاء = اللحيم
5. الهيئة المتعلقة الميزات:
1) تكوين منفذ = واحد / متعدد
2) EMI Fingers -Top and Sides = With / Without
3) توجيه مزلاج = قياسي - مزلاج لأسفل
4) طول الذيل ثنائي الفينيل متعدد الكلور
6. الاتصال المتعلقة الميزات:
1) تم التحميل مسبقًا = نعم
2) نوع إنهاء الاتصال = من خلال ثقب / سطح جبل
7. الإسكان المتعلقة الميزات:
1) نمط موصل = جاك
8. معايير الصناعة:
1) الامتثال RoHS / ELV = متوافق مع RoHS ، ELV المتوافقة
2) عمليات لحام خالية من الرصاص = موجة اللحيم قادرة على 240 درجة مئوية ،
موجة لحام قادرة على 260 درجة مئوية ، وجع موجة قادرة على 265 درجة مئوية
إعادة تدفق لحام اختياري.
3) تاريخ الامتثال RoHS / ELV = دائما متوافق مع RoHS
9. تحديد الهوية:
1) Left LED Color (Position # 1) = Green - 250 ohm resistor
2) اللون LED الأيمن (المركز # 2) = أخضر - مقاومة 250 أوم
10. شروط الاستخدام:
1) ينطبق على = لوحة الدوائر المطبوعة
2) الشروط البيئية = مكتب / أماكن العمل
3) درجة حرارة التشغيل (درجة مئوية) = 0 - 70 / - 40 - +85
11.Hipot:
1500Vrms MIN

تطبيقات للمستخدم النهائي
مصممة لدعم التطبيقات ، مثل مودم ADSL ، LAN-on-Motherboard. معدات الشبكات والاتصال مثل HUB ، بطاقة PC ، Switch ، Router ، PC Mainboard ، SDH ، PDH ، هاتف IP ، مودم xDSL ، حلول مركز الاتصال ، صناديق فك التشفير المعقدة ، إعدادات بوابة الاتصالات عبر بروتوكول الإنترنت ، بروتوكول بوابة الحدود ، مفتاح إيثرنت سريع. .

ميزة تنافسية

تجربة إنتاج 18 سنة ،
2600 موظف ،
اختبار 100 ٪
وقت التسليم مرنة

زبون أساسي

تصميم لتي ، إنتل ، سامسونج ، فلوك ، جبيل ، فلكسترونيكس ، السرو ، فريسكالي ، EKF .......

تطبيق EMS

المدمج في الكلور الجمعية مرنة؛ تجميع الكلور المرنة جامدة؛ Microelectronic ، فليب رقاقة. Microelectronic ، رقاقة على متن؛ الجمعية الضوئية RF / Wireless Assembly من خلال الجمعية حفرة. تركيب السطح تجميع النظام الدوائر المطبوعة مجلس الجمعية
