LU1T041C-43 LF / LU1S041F-43 LF RJ45 Single Port 10/100 BASE-TX Filter

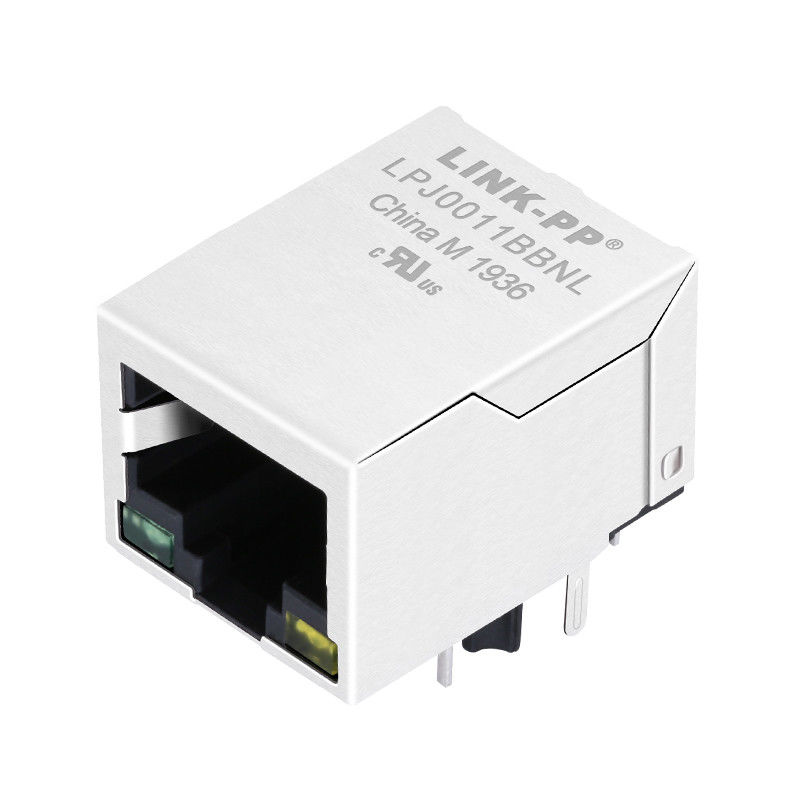

تفاصيل سريعة عن LINK-PP LPJ0011BBNL Industrial RJ45 MagJack

10/100 BASE-T RJ45 1 × 1 رابط مغناطيسية متكاملة

1الامتثال القياسي:

• تتناسب مع معايير الاتحاد الوطني للاتصالات RJ-45
• تتوافق مع معايير IEEE802.3u.

2مكونات متكاملة:

• يحتوي رابط RJ-45 على محول ومقاوم عائق ومكثف عالية الجهد.
• مصممة بنفس الحجم مثل رابط RJ-45 القياسي لتوفير مساحة لوحة PCB.

3أداء:

• يقلل من إشعاع EMI لتحسين أداء EMI العام.
• مصممة لنقل 10/100 BASE عبر كابل UTP-5.
• يتضمن مصابيح LED متكاملة (اختياري)

4إم آي و عزل الإشارة:

• يتم عزل خطوط إشارة LED عن خطوط إشارة Ethernet لتقليل EMI والتحدث المتقاطع.

5الامتثال لـ RoHS:

• متوافق تماما مع متطلبات RoHS.

6نطاق الحرارة:

• نطاق درجة حرارة التشغيل: 0°C إلى +70°C.
• نطاق درجة حرارة التخزين: -25°C إلى +85°C.

7النماذج:

• نموذج التصميم: LU1T041C-43 LF / LU1S041F-43 LF.
• نموذج الإنتاج الضخم: LPJ0011BBNL

الوصف

1أنواع المنتجات:

1) نوع المنتج = رابط
2) نوع القفل = RJ45
3) الملف = معيار
4) توجيه تركيب PCB = الدخول الجانبي (زاوية مستقيمة) / الدخول العلوي ((عمودي)

2. التوصيل الميكانيكي:
1) تشكيل جاك = 1 × 1

3الخصائص الكهربائية
1) محمي = نعم

4. الميزات ذات الصلة بإنهاء:
1) إم آي إم إم إم إم إم إم إم إم إم إم إم
2) طريقة الإنهاء = اللحام

5الخصائص المرتبطة بالجسم:
1) تكوين الميناء = واحد / متعددة
2) أصابع EMI -أعلى والجانبين = مع/بدون
3) توجيه القفل = القياسية - القفل أسفل
4) طول ذيل PCB

6. المعلومات المتعلقة بالاتصال:
1) مشحون مسبقًا = نعم
2) نوع انتهاء الاتصال = من خلال الثقب / سطح الصعود

7الخصائص المتعلقة بالسكن:
1) أسلوب المرفق = جاك

8معايير الصناعة:
1) الامتثال لـ RoHS / ELV = متوافق مع RoHS ، متوافق مع ELV
2) عمليات اللحام الخالية من الرصاص = اللحام الموجة قادرة على 240 درجة مئوية،

لحام موجي قادر على 260 درجة مئوية، لحام موجي قادر على 265 درجة مئوية

إعادة لحام التدفق اختياري.
3) تاريخ الامتثال لـ RoHS / ELV = كان دائمًا متوافقًا مع RoHS

9علامة تعريف:
1) لون LED الأيسر (الموقف # 1) = أخضر - مقاومة 250 أوم
2) لون LED الأيمن (الموقف # 2) = أخضر - المقاومة 250 أوم

10شروط الاستخدام:
1) ينطبق على = لوحة الدوائر المطبوعة
2) الظروف البيئية = المكاتب / المباني
3) درجة حرارة التشغيل (°C) = 0 - 70/-40 - + 85

11- الحد الأدنى لـ 1500 Vrms

مواصفات المواد من LU1T041C-43 LF / LU1S041F-43 LF:

1. المواد البلاستيكية: الحرارية البلاستيكية (UL 94V-0) السوداء الحيازة يضمن عالية مقاومة للنار والمتانة.
2. الدرع المعدني: النحاس بسمك النيكل 20U "للحماية الفعالة.
3. سلك الربيع: برونز الفوسفور مع طلاء ذهبي انتقائي للقيادة الموثوقة.
4. دبوس اللحام: 0.4x0.4mm، برونز الفوسفور مع اللحام لتثبيت PCB آمن.
5. هذا المرفق متعدد الاستخدامات مثالي للتطبيقات الصناعية التي تتطلب أداءً قويًا وموثوقية عالية في اتصال Ethernet.
