تفاصيل المنتج
مكان المنشأ: قوانغدونغ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: ISO9001,SGS,UL,REACH,RoHS
رقم الموديل: MIC66211-5171T-LF3
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000/25 ك
الأسعار: $0.09-$1.85
تفاصيل التغليف: 50PCS / علبة، 1200PCS / الكرتون
وقت التسليم: في سفينة الأسهم اليوم
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3000000 شهريا.
رقم الجزء: |
MIC66211-5171T-LF3 = 7499210121 |
إنتاج متسلسل: |
LPJ4049HDNL |
تصاعد: |
DIP / مدخل جانبي |
طلب: |
10/100Base-T بو |
المؤشرات: |
المصابيح |
عينات مجانية: |
متاح |
رقم الجزء: |
MIC66211-5171T-LF3 = 7499210121 |
إنتاج متسلسل: |
LPJ4049HDNL |
تصاعد: |
DIP / مدخل جانبي |
طلب: |
10/100Base-T بو |
المؤشرات: |
المصابيح |
عينات مجانية: |
متاح |

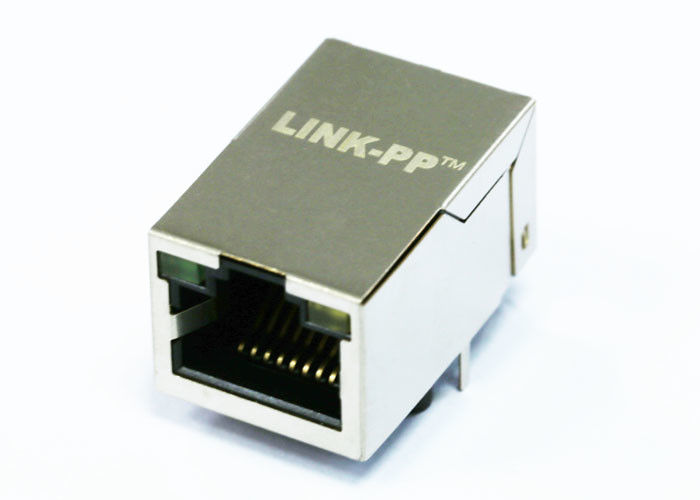

الـ MIC66211-5171T-LF3/7499210121 هو موصل RJ45 بمنفذ واحد مع مغناطيس مدمج (محول، خانق الوضع المشترك، وجسر مقوم) مصمم خصيصًا لتطبيقات 10/100Base-T PoE. يتميز بـ جانب سفلي جانب الدخول تكوين مع مؤشرات LED صفراء/خضراء، مما يوفر اتصالاً مدمجًا و موثوقًا به للتطبيقات الصناعية والشبكات.
| المعلمة | المواصفات |
|---|---|
| واجهة الإيثرنت | 10/100 Base-T PoE (متوافق مع IEEE 802.3af) |
| المكونات المدمجة | محول، خانق الوضع المشترك، جسر مقوم |
| أسلوب التركيب | دخول جانبي، جانب سفلي، من خلال الفتحة |
| مصابيح LED | مؤشرات حالة صفراء / خضراء |
| طلاء الملامسات | ذهب (بحد أدنى 6 ميكرومتر) |
| المحاثة (OCL) | ≥ 350 µH عند انحياز تيار مستمر 8 مللي أمبير |
| جهد عزل Hi-Pot | 1500 فولت تيار متردد فعال (rms) |
| درجة حرارة التشغيل | –40 °C إلى +85 °C (نطاق صناعي نموذجي) |
| معايير الامتثال | IEEE 802.3af، UL، RoHS، REACH، ISO 9001، ISO 14001 (الطاقة والبيئة) |
| التطبيقات | أنظمة المراقبة، أجهزة الكمبيوتر الصناعية، اللوحات الرئيسية المدمجة، العواكس الشمسية، العدادات الذكية والبوابات |
| رقم القطعة البديل/المتوافق | WE 7499210121A / MIC66211-5171T-LF3 |
| التعبئة والتغليف | صينية (SPQ: 50 قطعة، كرتون: 1200 قطعة؛ حجم الكرتون: 32 × 30 × 31 سم؛ الوزن الإجمالي: 8.5 كجم) |
1. نسبة اللفة (±2%):
TX=1CT:1 RX=1CT:1
2. محاثة OCL: 350 ميكرو هنري بحد أدنى
@ 100 كيلو هرتز / 0.1 فولت، انحياز تيار مستمر 8 مللي أمبير
3. خسارة الإدخال:
-1.0 ديسيبل بحد أقصى @ 1.0-100 ميجاهرتز
4. خسارة الإرجاع:
-18 ديسيبل بحد أدنى @ 1-10 ميجاهرتز
-16 ديسيبل بحد أدنى @ 10-30 ميجاهرتز
-12 ديسيبل بحد أدنى @ 30-60 ميجاهرتز
-10 ديسيبل بحد أدنى @ 60-100 ميجاهرتز
5. التداخل:
-40 ديسيبل بحد أدنى @ 1-30 ميجاهرتز
-35 ديسيبل بحد أدنى @ 30-60 ميجاهرتز
-30 ديسيبل بحد أدنى @ 60-100 ميجاهرتز
6. رفض الوضع المشترك:
-30 ديسيبل بحد أدنى @ 1-50 ميجاهرتز
-20 ديسيبل بحد أدنى @ 50-150 ميجاهرتز
7. اختبار Hipot: 1500 فولت تيار متردد فعال (rms) بحد أدنى
8. نطاق درجة حرارة التشغيل: -40 درجة مئوية إلى +85 درجة مئوية.
يجمع موصل PoE (Power over Ethernet) RJ45 بين مغناطيسيات الإيثرنت وأحيانًا المقومات، مما يسمح بنقل كل من البيانات والطاقة عبر كابل إيثرنت واحد. إنه يبسط تصميم لوحة الدوائر المطبوعة ويدعم أجهزة مثل كاميرات IP وهواتف VoIP ووحدات التحكم الصناعية.
على عكس موصلات RJ45 القياسية، يتميز موصل PoE RJ45 بـ مغناطيسيات مدمجة (محولات وخانقات) وتوافق PoE، مما يتيح توصيل طاقة آمن (وفقًا لمعايير IEEE 802.3af/at/bt) جنبًا إلى جنب مع نقل البيانات.3. ما هي التطبيقات النموذجية لموصلات PoE RJ45؟
IEEE 802.3af (PoE، حتى 15.4 واط)
معدل البيانات المدعوم (10/100Base-T، جيجابت، أو أعلى)
الأجهزة غير PoE لأن توصيل الطاقة ينشط فقط عند اكتشاف جهاز مدعوم متوافق. هذا يضمن التشغيل الآمن مع معدات الإيثرنت القديمة.7. ما هي مزايا استخدام موصلات PoE RJ45 المدمجة؟
