تفاصيل المنتج
مكان المنشأ: قوانغدونغ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: DA4T10304
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000/60 ألف
الأسعار: $0.11-$24
تفاصيل التغليف: صينية
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 180 ألف / شهر
رقم الجزء: |
DA4T10304 |
مصنوع في الصين: |
SM-LPJG47502CNL |
نوع الموصل: |
RJ45 |
تطبيقات: |
1000 قاعدة-T |
قاعدة نوع: |
من خلال ثقب |
توجيه: |
90 ~ زاوية (يمين) |
نهاية: |
اللحيم |
التدريع: |
محمية، EMI فنجر |
رقم الجزء: |
DA4T10304 |
مصنوع في الصين: |
SM-LPJG47502CNL |
نوع الموصل: |
RJ45 |
تطبيقات: |
1000 قاعدة-T |
قاعدة نوع: |
من خلال ثقب |
توجيه: |
90 ~ زاوية (يمين) |
نهاية: |
اللحيم |
التدريع: |
محمية، EMI فنجر |

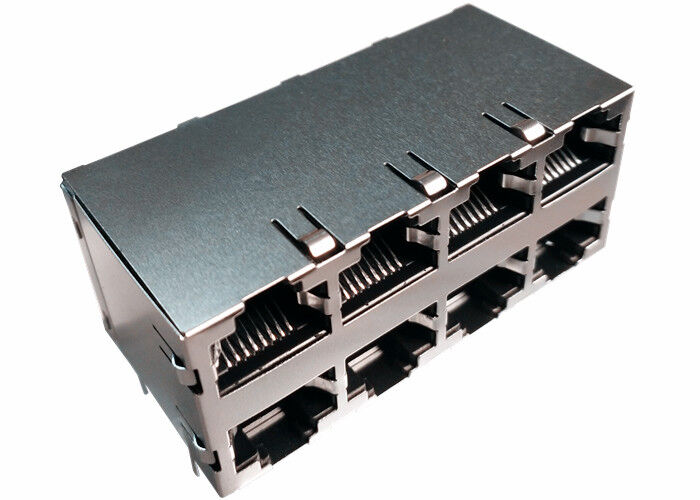

DA4T10304 مكوّن Rj45 Connectors 2x4 Integrated Gigabit Ethernet Modular Jack
DA4T10304 | مكدسة Rj45 موصلات | مكدسة RJ45 وحدات جاك | Rj45 مكدس الموصلات |
10/100/1000 Base-T RJ45 2x4 موصل مغناطيسي متكامل
1. يتوافق مع متطلبات معايير IEEE 802.3ab.
2.RJ-45 موصل متكامل مع محول / مقاومة المقاوم / مكثف الجهد العالي.
3.Size نفس موصل RJ-45 لتوفير مساحة مجلس الكلور.
4. الحد من الإشعاع EMI لتحسين أداء EMI.
5. تصميم للإرسال BASE 10/100/1000 عبر كابل UTP-5.
6. التوافق مع متطلبات بنفايات.
تصميم الموديل : 【 DA4T10304 】
نموذج الإنتاج الضخم : 【LPJG47561CNL】
MAG.REVERSE LATCH،
الصمام اختياري. EMI-finger اختياري.
وصف
1. ميزات نوع المنتج:
1) نوع المنتج = رابط
2) نوع جاك = RJ45
3) الملف الشخصي = قياسي
4) اتجاه تصاعد ثنائي الفينيل متعدد الكلور = الإدخال الجانبي (الزاوية اليمنى) / دخول أعلى (عمودي)
2. مرفق الميكانيكية:
1) تكوين جاك = 2X4
3. الخصائص الكهربائية:
1) محمية = نعم
4. إنهاء الميزات ذات الصلة:
1) إصبع EMI - أسفل = بدون
2) طريقة الإنهاء = اللحيم
5. الهيئة المتعلقة الميزات:
1) تكوين منفذ = واحد / متعدد
2) EMI Fingers -Top and Sides = With / Without
3) توجيه مزلاج = قياسي - مزلاج لأسفل
4) طول الذيل ثنائي الفينيل متعدد الكلور
6. الاتصال المتعلقة الميزات:
1) تم التحميل مسبقًا = نعم
2) نوع إنهاء الاتصال = من خلال ثقب / سطح جبل
7. الإسكان المتعلقة الميزات:
1) نمط موصل = جاك
8. معايير الصناعة:
1) الامتثال RoHS / ELV = متوافق مع RoHS ، ELV المتوافقة
2) عمليات لحام خالية من الرصاص = موجة اللحيم قادرة على 240 درجة مئوية ،
موجة لحام قادرة على 260 درجة مئوية ، وجع موجة قادرة على 265 درجة مئوية
إعادة تدفق لحام اختياري.
3) تاريخ الامتثال RoHS / ELV = دائما متوافق مع RoHS
9. تحديد الهوية:
1) Left LED Color (Position # 1) = Green - 250 ohm resistor
2) اللون LED الأيمن (المركز # 2) = أخضر - مقاومة 250 أوم
10. شروط الاستخدام:
1) ينطبق على = لوحة الدوائر المطبوعة
2) الشروط البيئية = مكتب / أماكن العمل
3) درجة حرارة التشغيل (درجة مئوية) = 0 - 70 / - 40 - +85
11.Hipot:
1500Vrms MIN
المواصفات الكهربائية @ 25 ℃
1. نسبة القطارات:
PRI: SEC = 1CT: 1CT
2.OCL:
350uH MIN @ 100KHz، 100mV، 8mADC
فقدان 3.Insertion:
1 ~ 100MHz: -1.0dB MAX
خسارة 4.Return (ديسيبل MIN):
1 ~ 30MHz: -18 30 ~ 60MHz: -14
60 ~ 80MHz: -12
5.Crosstalk (ديسيبل TYP):
1 ~ 30MHz: -40 30 ~ 60MHz: -35
60 ~ 80MHz: -30
6. different ل رفض الوضع المشترك:
1 ~ 50MHz: -30dB TYP
50 ~ 150 ميجاهرتز: -20dB TYP
7. CMRR: 1 ~ 100MHz: -30dB MIN
8. العزل: 1500Vrms MIN
9. تشغيل نطاق درجة الحرارة: -40 ℃ ~ + 85 ℃.
ملاحظات
1. مصممة لدعم التطبيق ، مثل SOHO (ADSL
أجهزة المودم) ، LAN-on-Motherboard (LOM) ، والمحور ومفاتيح التبديل.
2.Meets مواصفات IEEE 802.3
3. موصل المواد:
الإسكان: بالحرارة UL94V-0
الاتصال / الدرع: سبائك النحاس
درع تصفيح: النيكل
الاتصال الطلاء: الذهب 6 دقيقة في الدقيقة دقيقة. في مجال الاتصال.
4.Wave درجة حرارة طرف لحام: 265 ℃ ماكس ، 5 ثانية كحد أقصى.
