تفاصيل المنتج
مكان المنشأ: قوانغدونغ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: DA4S103A4
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000/60 ألف
الأسعار: $1.1-$12
تفاصيل التغليف: صينية
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 180 ألف / شهر
Part Number: |
DA4S103A4 |
Connector Type: |

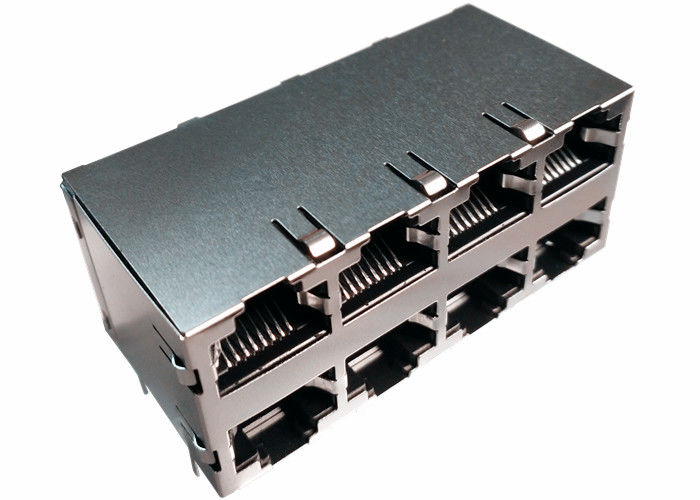

Stacked 2x4 RJ45 Connectors |
Applications: |
1000 Base-T |
Plating: |
50u″ gold |
Shield: |
Yes |
LED: |
Left Green Right Yellow |
Part Number: |
DA4S103A4 |
Connector Type: |
Stacked 2x4 RJ45 Connectors |
Applications: |
1000 Base-T |
Plating: |
50u″ gold |
Shield: |
Yes |
LED: |
Left Green Right Yellow |
1المواد البلاستيكية: البلاستيك الحراري (UL 94V-0) ، السقف الأسود.
2الدرع المعدني: النحاس، 30 بوصة سميكة، النيكل.
3سلك الربيع: برونز الفوسفور.
4دبوس اللحام: 0.5x0.35mm، برونز الفوسفور مع اللحام مطلية.
5المدة الطويلة: 750 دورة التزاوج في الدقيقة
تتوافق مع متطلبات معايير IEEE 802.3ab.
وصلة RJ-45 متكاملة مع المحول/مقاومة المعوقة/مكثف الجهد العالي
الحجم هو نفس رابط RJ-45 لتوفير مساحة لوحة PCB.
انخفاض إشعاع EMI لتحسين أداء EMI.
تصميم لنقل 1000BASE عبر كابل UTP-5.
الامتثال لمتطلبات ROHS.
نطاق درجة حرارة التشغيل: 0°C إلى +70°C.
نطاق درجة حرارة التخزين: -25°C إلى +85°C.
| المعلم | المواصفات |
|---|---|
| نسبة الدوران (± 2٪) | TX: 1CT: 1CT، RX: 1CT: 1CT |
| خسارة الإدراج | 1 ≈ 100 ميغاهرتز: ≤ -1.0 ديسيبل |
| خسارة العائد | 1-30 ميغاهرتز: ≥ -18 ديبل40 ميغاهرتز: ≥ -16 ديبل50 ميغاهرتز: ≥ -14.8 ديبل60-80 ميغاهرتز: ≥ -12.5 ديبل100 ميغاهرتز: ≥ -10 ديبل |
| الصوت المتقاطع (المقبل) | 0.510 ميغاهرتز: ≥ -50 ديبل30 ميغاهرتز: ≥ -40 ديبل50 ميغاهرتز: ≥ -35 ديبل100 ميغاهرتز: ≥ -30 ديبل |
| حرارة الدوائر المفتوحة (OCL) | ≥ 350 μH @ 100 KHz ، 0.1 V مع 8 mA DC Bias |
| DCMR (الاختلاف مع رفض الوضع المشترك) | 0.330 ميغاهرتز: ≥ -50 dB60 ميغاهرتز: ≥ -45 dB100 ميغاهرتز: ≥ -40 dB |
| الجهد العازل (جهد العزل) |
1500 Vrms (من الابتدائي إلى الثانوي) |
