تفاصيل المنتج
مكان المنشأ: قوانغدونغ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: ISO9001,SGS,UL,CE,REACH,RoHS
رقم الموديل: RJP-003TC1
وثيقة: LPJ4284CNL.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000/25 ك
الأسعار: $0.09-$1.85
تفاصيل التغليف: حجم الكرتون / 32 * 30 * 31 سم ، غيغاواط / كرتون / 8.5 كجم ، الكمية / الكرتون / 1200 قطعة ، SPQ / 50
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3000000 شهريا.
رقم الجزء: |
RJP-003TC1 |
لبديل: |
LPJ4284CNL |
نوع الموصل: |
RJ45 مع المغناطيسية |
التطبيقات: |
10/100 Base-t |
نوع التركيب: |
من خلال ثقب |
توجيه: |
90 ～ الزاوية (يمين) |
الإنهاء: |
جندى |
ملف: |
PDF/3D/ISG/Stp/الخطوة/ورقة البيانات |
رقم الجزء: |
RJP-003TC1 |
لبديل: |
LPJ4284CNL |
نوع الموصل: |
RJ45 مع المغناطيسية |
التطبيقات: |
10/100 Base-t |
نوع التركيب: |
من خلال ثقب |
توجيه: |
90 ～ الزاوية (يمين) |
الإنهاء: |
جندى |
ملف: |
PDF/3D/ISG/Stp/الخطوة/ورقة البيانات |

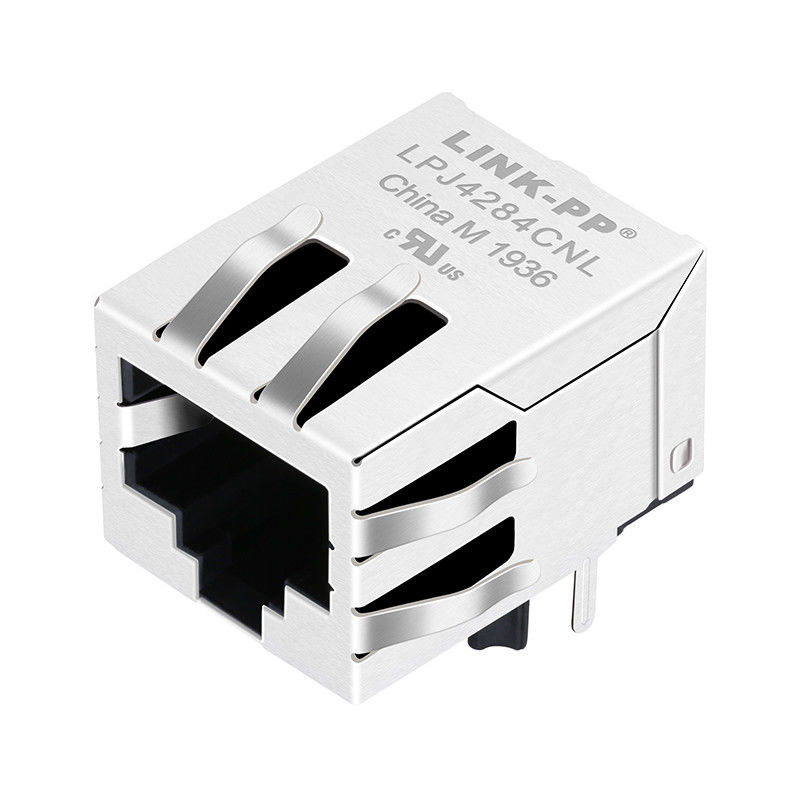

RJP-003TC1 هو مكبر مغناطيسي RJ45 ذي منفذ واحد 10/100Base-T مع مغناطيس متكامل ودعم PoE. متوافق تمامًا مع LINK-PP LPJ4284CNL.
RJP-003TC1 هو رابط Ethernet RJ45 ذو منفذ واحد مع مغناطيس متكامل ، مصمم لتطبيقات 10/100Base-T Fast Ethernet.
يدعم IEEE 802.3af PoE ، مما يوفر كل من نقل البيانات وتسليم الطاقة عبر كابل إيثيرنت واحد.
هذا النموذج متوافق تمامًا مع LINK-PP LPJ4284CNL ، مما يجعله بديلًا مثاليًا للشبكات والصناعية وتصميمات الأنظمة المدمجة.
| المعلم | المواصفات |
|---|---|
| RJP-003TC1 RJ45 MagJack مع مغناطيسية متكاملة لـ 10/100Base-T Ethernet | |
| نوع المنتج | RJ45 MagJack (المغناطيسية المتكاملة) |
| رقم الجزء | RJP-003TC1 |
| معيار إيثرنت | 10/100Base-T |
| عدد الموانئ | 1 × 1 ميناء |
| نوع الجهاز | RJ45 8P8C |
| تشكيل المغناطيس | 1CT:1CT (TX/RX) |
| دعم PoE | الـ IEEE 802.3af |
| خيار LED | لا شيء |
| الحماية | محمية مع علامات التبويب EMI |
| أسلوب التثبيت | من خلال الثقب (THT) |
| اتجاه الدخول | دخول جانبي |
| توجيه القفل | انقر لأسفل |
| طلاء الارتباط | الذهب 6 " / 15 " / 30 " |
| درجة حرارة العمل | من 40°C إلى +85°C |
| الاحتفاظ بالبي سي بي | (ت-بوس) |
| الامتثال | RoHS، UL، REACH |
تخضع منتجات RJ45 MagJack لاختبارات شاملة الكهربائية وسلامة الإشارة و PoE والميكانيكية والبيئية لضمان الامتثال الكامل لـ IEEE 802.3 معايير إيثيرنث والموثوقية على المدى الطويل.
▷اختبار الأداء الكهربائي
يتم اختبار كل RJ45 MagJack للجهد الكهربائي المقاوم للكهرباء (Hi-Pot) ، مقاومة العزل، دقة نسبة الدوران، حثية الدائرة المفتوحة، حثية التسرب،ومقاومة التيار المباشر لضمان العزل السليم، سلامة الإشارة، وكفاءة طاقة PoE بما يتماشى مع معايير IEEE 802.3.
▷- نعمالتحقق من سلامة الإشارة
يتم التحقق من صحة أداء الإشارة من خلال فقدان الإدراج ، وفقدان العودة ، والإشارة عبر الصوتية القريبة والبعيدة (NEXT / FEXT) ،واختبار نسبة رفض الوضع المشترك (CMRR) لضمان نقل بيانات Ethernet المستقر عبر نطاق الترددات المحدد.
▷- نعماختبار موثوقية PoE
لتطبيقات الطاقة عبر إيثيرنت، يتم اختبار MagJacks لقدرة التيار المستمر المشترك، واستقرار إدخال الطاقة،والارتفاع الحراري تحت الحمل لضمان توفير الطاقة الآمن والموثوق به وفقًا لـ IEEE 802متطلبات 3af.
▷- نعماختبار الصمود الميكانيكي
يتم التحقق من الموثوقية الميكانيكية من خلال اختبار دورة التزاوج والتفريق ، وقياس مقاومة الاتصال ، وتقييم قوة الاحتفاظ بالمغلق ،واختبار قابلية اللحام لضمان المتانة طويلة الأجل وتجميع PCB آمن.
▷- نعماختبار البيئة والموثوقية
يتم تعريض المنتجات لدورة درجة حرارة التشغيل (من 40 درجة مئوية إلى + 85 درجة مئوية) ، الصدمة الحرارية، التعرض لدرجات حرارة عالية / رطوبة عالية، الاهتزاز،واختبار الصدمات الميكانيكية لتأكيد الأداء المستقر في ظروف بيئية قاسية.
▷- نعمإم آي آي، السلامة والتدقيق في الامتثال
يتم فحص فعالية الدرع واستمرارية التربة وقابلية المواد للاشتعال (UL 94 V-0) ودقة الأبعاد لتلبية متطلبات مراقبة EMI والسلامة والامتثال التنظيمي.
| البند | المواصفات |
|---|---|
| الطول | 13.30 ️ 13.40 ملم |
| الطول | 21.25 21.30 ملم |
| العرض | 15.90 ️ 15.93 ملم |
| الوزن الصافي | حوالي 0.007 كجم / قطعة |
| التعبئة | 50 قطعة / سلة 1200 قطعة / علبة |
| حجم الكرتون | 32 × 30 × 31 سم |
| الوزن الإجمالي | حوالي 8.5 كجم / علبة |
|
