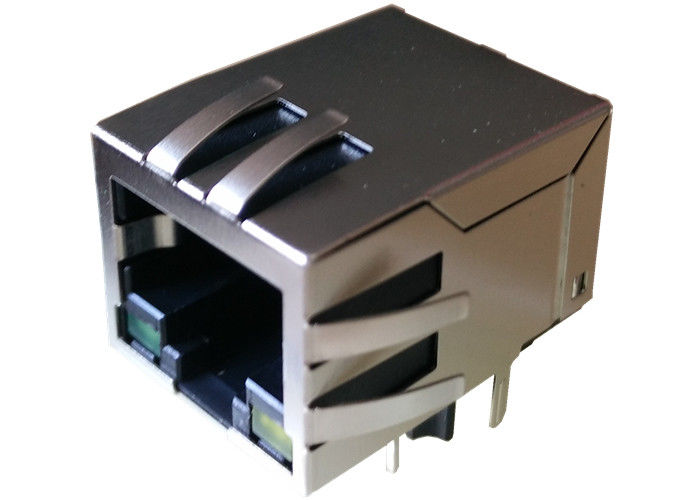

RT-TGMAGL-R1S488F23C01 Magnetic RJ45 Jack wiki 10/100 Base-T Filter

RT-TGMAGL-R1S488F23C01 Magnetic RJ45 Jack wiki 10/100 Base-T Filter

تصميم الموديل : 【RT-TGMAGL-R1S488F23C01】 الإنتاج الضخم : 【LPJ4248ABNL】

LAN 10 / 100BASE T RJ45 جاك مع وحدة مغناطيسية

◎ بنفايات المتوافقة
mag تحمي المغنطيسات المحمية بالكامل البيانات من الضوضاء الرقمية الناتجة داخليًا
◎ يقلل من إجمالي طول مسار الإشارة لتحسين أداء الوضع العادي
◎ تنفيذ مخطط إنهاء الوضع المشترك الكامل مع أزواج الملتوية المستخدمة وغير المستخدمة
◎ تفي بمتطلبات تعويض خط الأساس WEEE802.3 Baseline
◎ يدمج مكثف الجهد العالي في هيكل السيارة
◎ يدعم جميع أجهزة الإرسال والاستقبال الرئيسية مع تقارن يحول التموينية والتكامل الكامل لل
الإنهاء المحدد
◎ تصميم لنقل 100base-tx عبر كابل UTP-5
◎ تشغيل TEMP. النطاق: -40 ℃ إلى + 85 ℃
◎ تخزين TEMP. النطاق: -55 ℃ إلى + 125 ℃
in محاثة OCL الابتدائية: 350µH MIN. في 100KHz / 100mV مع تحيز 8mA DC
◎ مع مصباح LED

MAG.REVERSE LATCH،

الصمام اختياري. EMI-finger اختياري.

وصف

RT-TGMAGL-R1S488F23C01 Magnetic RJ45 Jack wiki 10/100 Base-T Filter

1. ميزات نوع المنتج:

1) نوع المنتج = رابط
2) نوع جاك = RJ45
3) الملف الشخصي = قياسي
4) اتجاه تصاعد ثنائي الفينيل متعدد الكلور = الإدخال الجانبي (الزاوية اليمنى) / دخول أعلى (عمودي)

2. مرفق الميكانيكية:
1) تكوين جاك = 1 × 1

3. الخصائص الكهربائية:
1) محمية = نعم

4. إنهاء الميزات ذات الصلة:
1) إصبع EMI - أسفل = بدون
2) طريقة الإنهاء = اللحيم

5. الهيئة المتعلقة الميزات:
1) تكوين منفذ = واحد / متعدد
2) EMI Fingers -Top and Sides = With / Without
3) توجيه مزلاج = قياسي - مزلاج لأسفل
4) طول الذيل ثنائي الفينيل متعدد الكلور

6. الاتصال المتعلقة الميزات:
1) تم التحميل مسبقًا = نعم
2) نوع إنهاء الاتصال = من خلال ثقب / سطح جبل

7. الإسكان المتعلقة الميزات:
1) نمط موصل = جاك

8. معايير الصناعة:
1) الامتثال RoHS / ELV = متوافق مع RoHS ، ELV المتوافقة
2) عمليات لحام خالية من الرصاص = موجة اللحيم قادرة على 240 درجة مئوية ،

موجة لحام قادرة على 260 درجة مئوية ، وجع موجة قادرة على 265 درجة مئوية

إعادة تدفق لحام اختياري.
3) تاريخ الامتثال RoHS / ELV = دائما متوافق مع RoHS

9. تحديد الهوية:
1) Left LED Color (Position # 1) = Green - 250 ohm resistor
2) اللون LED الأيمن (المركز # 2) = أخضر - مقاومة 250 أوم

10. شروط الاستخدام:
1) ينطبق على = لوحة الدوائر المطبوعة
2) الشروط البيئية = مكتب / أماكن العمل
3) درجة حرارة التشغيل (درجة مئوية) = 0 - 70 / - 40 - +85

11.Hipot:

1500Vrms MIN

تطبيقات للمستخدم النهائي

مصممة لدعم التطبيقات ، مثل مودم ADSL ، LAN-on-Motherboard. N etworking ومعدات الاتصال مثل HUB ، بطاقة PC ، Switch ، Router ، PC Mainboard ، SDH ، PDH ، IP Phone ، مودم xDSL ، حلول مركز الاتصال ، مجموعة أجهزة فك التشفير المعقدة ، إعدادات بوابة الاتصالات عبر بروتوكول الإنترنت ، بروتوكول عبّارة الحدود ، مفتاح إيثرنت سريع. ..

ميزة تنافسية

RT-TGMAGL-R1S488F23C01

تجربة إنتاج 18 سنة ،

2600 موظف ،

اختبار 100 ٪

وقت التسليم مرنة

زبون أساسي

تصميم لتي ، إنتل ، سامسونج ، فلوك ، جبيل ، فلكسترونيكس ، السرو ، فريسكالي ، EKF .......

تطبيق EMS

المدمج في الكلور الجمعية مرنة؛ تجميع الكلور المرنة جامدة؛ Microelectronic ، فليب رقاقة. Microelectronic ، رقاقة على متن؛ الجمعية الضوئية RF / Wireless Assembly من خلال الجمعية حفرة. تركيب السطح تجميع النظام الدوائر المطبوعة مجلس الجمعية

قائمة أخرى قابلة للاستبدال
