تفاصيل المنتج:
شروط الدفع والشحن:
|
| رقم الجزء: | 0826-1G4T-23 / 0826-1G4T-23-F / 826-1G4T-23-F1 | إنتاج متسلسل: | 0826-1G4T-23 / 0826-1G4T-23-F / 826-1G4T-23-F1 |
|---|---|---|---|
| نوع الموصل: | رباعية منفذ RJ45 | تطبيقات: | 10/100/1000 قاعدة تي |
| قاعدة نوع: | من خلال ثقب | توجيه: | 90 ~ زاوية (يمين) |
| نهاية: | اللحيم | التدريع: | محمية، EMI فنجر |
| تسليط الضوء: | موصل منفذ متعددة,RJ45 جاك ثنائي,dual rj45 jack |
||
| 0826-1G4T-23 | 0826-1G4T-23-F | 1x4 جيجابت ماجاك | 10/100/1000 Quad Rj45 jack |
تصميم الموديل : 【 0826-1G4T-23 / 0826-1G4T-23-F / 826-1G4T-23-F1 】

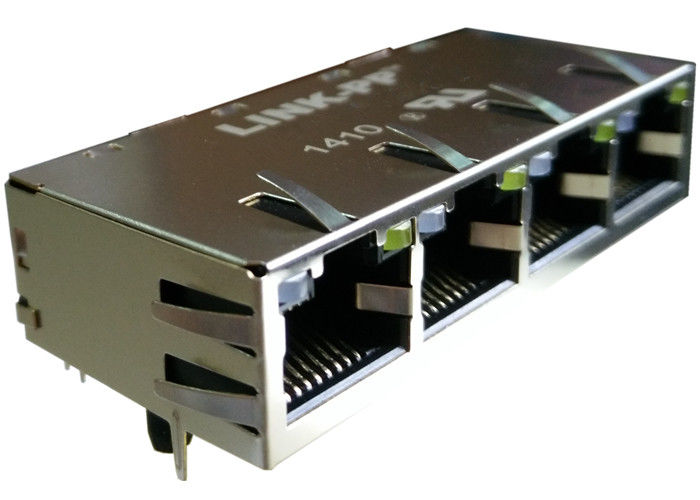

• بيل 0826-1G4T-23 / 0826-1B4T-23-F Rj45 Quad Port jack
• 1x4 Rj45 ConnecTor / Quad Rj45 jack 0826-1G4T-23 / 0826-1G4T-23-F
• Rj45 multi connecTor / 1 x 4 Rj45 Shielded 0826-1B4U-43 / 0826-1B4T-23-F
• 1x4 Lan Rj45 / 1x10 / 100 / 1000Base-Tx Fast Ethernet Rj45 826-1G4T-23-F1
• Rj45 1x / 1xRj45 1GB 0826-1G4T-23
• 0826-1G4T-23-F Rj45 1x4 Ethernet Connector / Connecteur Multiple Ethernet
• 1 × 4 Rj45 Lan Jack For Lan Insert 826-1G4T-23-F1
• درجة حرارة التشغيل 0 درجة إلى +70 درجة مئوية
• درجة حرارة التخزين -40 درجة إلى +85 درجة مئوية
• تصميم متكامل يحافظ على مساحة اللوحة القيمة
• الحد الأدنى من الجهد انهيار interwinding 1500 Vrms
• يوفر التصميم المعياري القابل للتكيف موثوقية أعلى
• تقليل عدد الدبوس من أجل تداخل الإشارات المحسّنة وتوجيه التتبع الأمثل لـ PCB
• جزء الإنتاج الضخم [LPJXXXXNL]
MAG.REVERSE LATCH،
الصمام اختياري. EMI-finger اختياري.
المواصفات المغناطيسية @ 25 درجة مئوية
نسبة TURNS: 1CT: 1CT ± 3٪
OCL (100 كيلوهرتز ، 0.1 فولت ، 8 ميلي أمبير) 350 دقيقة
فقدان الإدراج:
1-100 MHz -1،1 dB MAX
تعويض الخساره:
1-40 ميغاهيرتز -18 ديسيبل MIN
60 ميغاهيرتز -14 ديسيبل MIN
80 ميغاهيرتز -12 ديسيبل دقيقة
100 ميغاهرتز -10 ديسيبل MIN
CROSSTALK (1-100 ميجاهرتز) - 40 ديسيبل MIN
CMR (1-100 ميجاهرتز) -40 ديسيبل TYP
ISOLATION 1500 Vrms
المواد والتشطيب
الإسكان: الزجاج شغلها بوليستر UL 94 V-0 BLACK
SHIELDING: النحاس ALLOY ، مع النيكل
اتصالات: فسفورية برونز
الانتهاء من الاتصال: الاتحاد الافريقي ، 0.8µm [30µin] / 6u / 15U / 30U / 50U اختياري
النهاية الطرفية: Sn
الخصائص الميكانيكية
المتانة: 1000 دورة MATING
الخصائص الكهربائية
مقاومة الاتصال: 30 MILLIOHMS MAX
درجة حرارة التشغيل: 0 درجة مئوية إلى 70 درجة مئوية
HIPOT:
1500Vrms MIN أو أكثر
مصممة لدعم التطبيقات ، مثل مودم ADSL ، LAN-on-Motherboard. N etworking ومعدات الاتصال مثل HUB ، بطاقة PC ، Switch ، Router ، PC Mainboard ، SDH ، PDH ، هاتف IP ، مودم xDSL ، حلول مركز الاتصال ، مجموعة أجهزة فك التشفير المعقدة ، إعدادات بوابة الاتصالات عبر بروتوكول الإنترنت ، بروتوكول عبّارة الحدود ، مفتاح إيثرنت سريع. ..
0826-1G4T-23 / 0826-1G4T-23-F Quad Port 826-1G4T-23-F1
تجربة إنتاج 18 سنة ،
2600 موظف ،
اختبار 100 ٪
وقت التسليم مرنة
