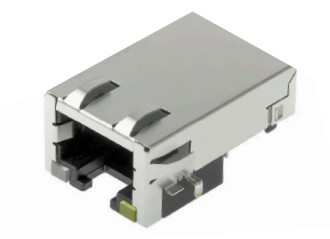

1840437-1 جهاز وسط جيجابيت RJ45 وصلة محمية مع مصابيح LED

1840437-1 MagJacks (ICMs) هو مكبس مغناطيسي 1x1 جيجابيت 1000BASE-T RJ45 مع تصميم أوفست منخفض الوضوح وتكوين منفذ علامة تبويب ، مؤشر LED ، علامات تبويب EMI ، ومتوافقة RoHS.

خصائص 1840437-1 RJ45 مع المغناطيس

الـ1840437-1 ماججاكسهو1x1 جيجابيت ماج جاك (ICM)مصممة ليكون موثوق بها1000BASE-T Ethernetالتواصل في شبكات صغيرة ومعدات الاتصالات.بنية منخفضة الوضوح,تكوين منفذ التبويب إلى أسفل، ومؤشرات LED المدمجة، هذا MagJack مثالي للتطبيقات التي تتطلب أداء إشارة مستقرة، تخطيط PCB توفير المساحة، وضوح الرابط / نشاط حالة الرؤية.

مصممة لتصميمات لوحات حديثة،1840437-1يجمع بين وظائف المكونات المغناطيسية و RJ45 في حل واحد متكاملعلامات التبويب لـ EMIلتحسين مكافحة الضوضاء،صمام ثقبتصميم للاحتفاظ الميكانيكي القوي، والامتثال لـ RoHSللتصنيع المسؤول عن البيئة.

الـ1840437-1 ماججاكستم بناء المنتج حول مجموعة من الميزات العملية لتصميم Ethernet على مستوى اللوحة:

• أداء جيجابيت:تم تحسينها بالكامل لشبكات 1000BASE-T، مما يضمن نقل البيانات عالية السرعة مع فقدان الصفر للحزم.
• تصميم توفير المساحة:تم تصميم الهيكل المنخفض الارتفاع وسط الطائرة / التراجع خصيصًا للأجهزة الرقيقة والأغلفة المدمجة.
• الحماية العليامجهزة بمؤشرات EMI متكاملة للحد الممتاز من الضوضاء وعزل الإشارة.
• التشخيص المتكامل:مصابيح LED 3w-OG / Y (البرتقالي / الأخضر ، الأصفر) المدمجة توفر نشاط الشبكة الفوري والواضح وحالة الرابط.
• متوافق مع الصناعة:100% متوافقة مع القانون RoHS، تلبية المعايير العالمية البيئية والتصنيع.

مواصفات ربط RJ45 في منتصف الطائرة

1840437-1 الرسم:

1. 1840437-1 الرسم - الميكانيكي

2. 1840437-1 الرسم - مخطط

3. 1840437-1 الرسم - تخطيط PCB المقترح

المواد من 1840437-1 ربط RJ45 وسط الطائرة:

1. السكن:نايلون عالية درجة الحرارة ((FR2G30BL) ، أسود ، تصنيف قابلية للاشتعال UL 94V-0
2. الدرع:النحاس، 0.20mm سميكة، مسبقة مع 0.76 أم نيكل نصف ساطع؛ بعد غمر مع 2.54 أم ساك لحام في الدبابيس الأرضية.
3. الاتصال:الفوسفور البرونزية، 0.25mm سميكة مع I.27um الدقيقة الكلية النيكل تحت الصفيحة والانتقاء I.27um الدقيقة الصفائح الذهبية في واجهة الزواج
4. ذيل اللحام:0.25ملم سميكة، فوسفور برونز، 1.27ومينومينومينومينومينومينومينومينومينومينومينومينومينومينومينومينومينومينومينومينومينومينومينومينومينومينومينومينومينومينومينومين
5. مصباح LED:العدسة الإيبوكسي المنتشرة، 0.50ملم مربع سلك الفولاذ الكربوني الرؤوس مغلفة مسبقًا مع2.03um دقيقة الفضة أكثر من I.02um دقيقة نيكل تحت الصفحة فوق I.02um دقيقة النحاس تحت الصفحة؛54 يو أم من القصدير المات.

تطبيقات رابط جيجابيت RJ45

بسبب بصمتها المدمجة وقدراتها القوية في غيغابيت، فإن 1840437-1 ماج جاك مطلوبة للغاية من قبل المهندسين الذين يصممون:

• محولات الشبكة والموجهات ذات الملف الدقيق
• أجهزة الكمبيوتر الصناعية وأجهزة الكمبيوتر ذات اللوحة الواحدة
• معدات الاتصالات والشبكات
• صناديق أجهزة التحكم والمنزل الذكي
• بوابات إنترنت الأشياء والأنظمة المدمجة
