تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO

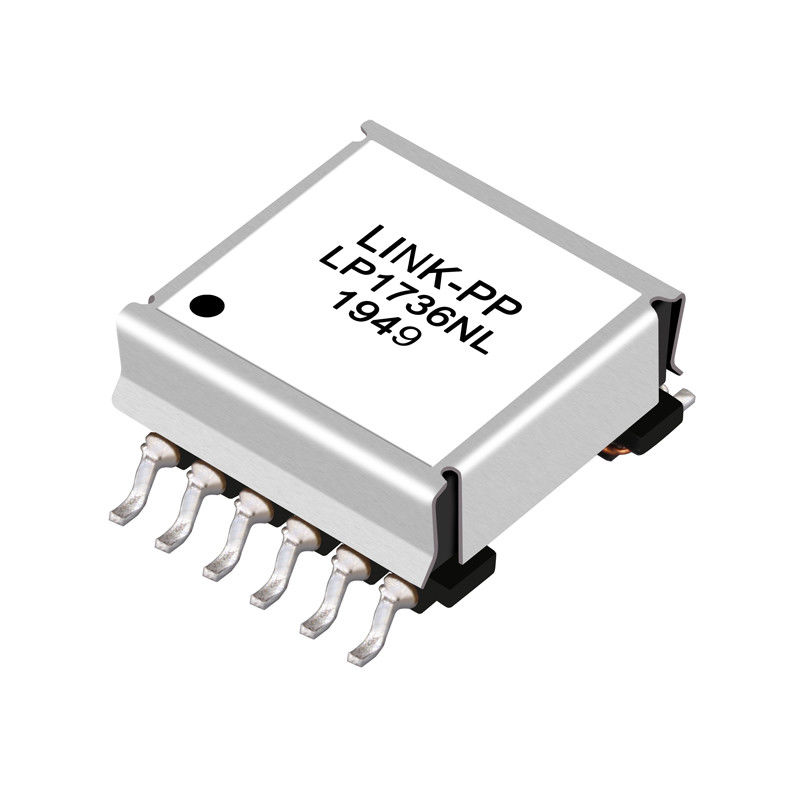

رقم الموديل: PA1736NL
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
PN: |
PA1736NL |
نطاق القوة: |
95 واط |
ارتفاع: |
11.4 ملم كحد أقصى |
اثار: |
29.2 مم × 21.8 مم كحد أقصى |
Toplogy: |
إلى الأمام و Flyback |
الإنتاج بكثافة الإنتاج بكميات ضخمة: |
LP1736NL |
PN: |
PA1736NL |
نطاق القوة: |
95 واط |
ارتفاع: |
11.4 ملم كحد أقصى |
اثار: |
29.2 مم × 21.8 مم كحد أقصى |
Toplogy: |
إلى الأمام و Flyback |
الإنتاج بكثافة الإنتاج بكميات ضخمة: |
LP1736NL |
PA1736NL => LP1736NL | FLYBACK TRANSFORMER | إلى الأمام و Flyback |
---|
ملاحظات:
محولات الجرح أسلاك عالية التردد
1. يجب أن تكون درجة حرارة العنصر (ارتفاع زائد درجة الحرارة المحيطة) ضمن
نطاق درجة حرارة التشغيل المعلنة.
2. المحولات و المحاثات المذكورة أعلاه تم اختبارها و الموافقة عليها من قبل قوة Pulse
شركاء IC وموجودون في وثائق لوحة البيانات أو التقييم المناسبة
في هذه الشركات. لتحديد شركاء IC و IC المطابقين لما سبق
أرقام جزء النبض يرجى الرجوع إلى مرجع IC Cross على موقع Pulse.
3. لتطبيقات طوبولوجيا flyback ، فمن الضروري التأكد من أن المحولات لن
تشبع في التطبيق. ينبغي أن تظل كثافة ذروة التدفق (Bpk) أقل من 2700 غاوس.
لحساب كثافة الذروة ، استخدم الصيغة التالية:
Bpk (Gauss) = K1_Factor * Ipk (A)
4. في التطبيقات ذات الجهد العالي ، من المهم حساب الخسارة الأساسية للمحول.
يمكن حساب الخسارة الأساسية للمحولات على النحو التالي:
CoreLoss (W) = 1.32E-13 * (Freq_kHz) * (ΔB_Gauss)
حيث يمكن حساب ΔB على النحو التالي:
بالنسبة لطبولوجيا Flyback: ΔB = K1_Factor * (A)
For Forward Offology: ΔB = K1_Factor * Volt-µsec
5. يمكن طلب عبوة Tape & Reel الاختيارية بإضافة لاحقة "T" للجزء
رقم (أي PA0273NL يصبح PA0273NLT). نبض يتوافق مع الشريط القياسي الصناعة
وبكرة مواصفات EIA481. يحتوي الشريط والبكرة لهذا المنتج على عرض (W = 44mm) ،
الملعب (Po = 32mm) عمق (Ko = 11.78mm).
6. تشير اللاحقة "NL" إلى رقم جزء متوافق مع RoHS. غير ملحومة NL الأجزاء هي
ليس بالضرورة متوافقة مع قواعد RoHS ، ولكنها مكافئة للكهرباء والميكانيكية NL
الإصدارات. إذا كان رقم الجزء لا يحتوي على لاحقة "NL" ، ولكن إصدار متوافق مع RoHS
مطلوب ، يرجى الاتصال Pulse للتوافر.
PA1736NL Flyback المحولات عالية التردد أسلاك الجرح المحولات SMT 12 دبابيس | |||
---|---|---|---|
