تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: H1263NL / HX2019NLT
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
مواصفات-1: |
H1263NL |
مواصفات-2: |
HX2019NL |
إيثرنت: |
10/100 سريعة |
بو: |
350mA |
ميناء: |
غير مرتبطة |
Hipot: |
1500 |
P3: |
HX2019NLT |
مكافئ PN: |
LP2019ANL |
Archivi Disponibili: |
PDF / 3D / ISG / STP / خطوة / ورقة البيانات |
مواصفات-1: |
H1263NL |
مواصفات-2: |
HX2019NL |
إيثرنت: |
10/100 سريعة |
بو: |
350mA |
ميناء: |
غير مرتبطة |
Hipot: |
1500 |
P3: |
HX2019NLT |
مكافئ PN: |
LP2019ANL |
Archivi Disponibili: |
PDF / 3D / ISG / STP / خطوة / ورقة البيانات |

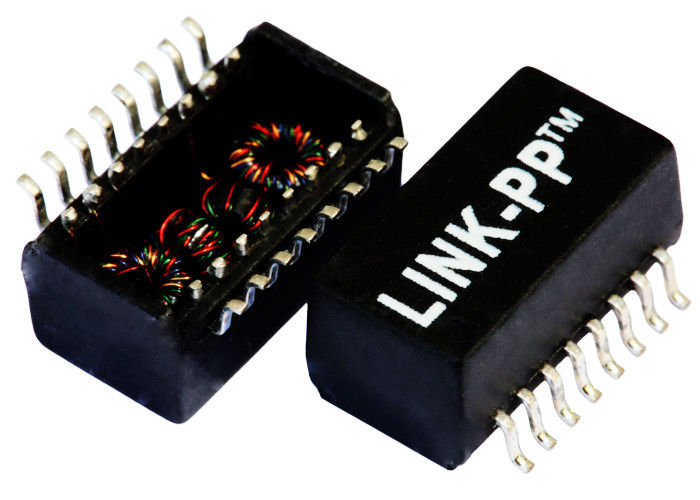

H1263NL SIN 100P 1: 1 SMT 10 / 100BASE-TX HX2019NL VoIP PoE MAGNETICS HX2019NLT
1.1 Port Lan Transformer
2. البنية الأساسية: حلقية
3.100base-t المحولات
4.SMD ، 16 دبابيس
5. RoHS ذروة انحسر درجة الحرارة تصنيف 245 ° C °°
6. IEEE 802.3af / ANSI X3.263 متوافق مع الأداء
7. مصممة للهاتف IP أو تبديل التطبيقات
10 / 100Base-TX VoIP Magnetics Modules & POWER عبر Ethernet (PoE)
المواصفات الكهربائية (25)
1. نسبة القطارات:
TX = 1CT: 1CT RX = 1CT: 1CT
فقدان 2.Insertion:
0.1-100 ميجاهرتز: -1.0 ديسيبل ماكس
3. خسارة العودة:
0.1-30 ميجاهرتز: -18dB MIN
30-60 ميغاهرتز: -13dB MIN
60-80 ميغاهرتز: - 12dB MIN
4.Crosstalk:
0.1-100 ميجاهرتز: -35dB MIN
5.DCMR:
30 ميجاهرتز: -42dB MIN
60 ميجاهرتز: -36dB MIN
100 ميجاهرتز: -33dB MIN
6.CMRR:
1-100 ميغاهرتز: -40dB TYP
7.L: 1-3،6-8:
350uH MIN 100KHz 0.1V 8mADC
8.DCR: 1-3،6-8: 0.9 OHM MAX
9.LK:
1-3 (Tie: 16 + 14): 0.5uH MAX 100KHz 0.1V
6-8 (التعادل: 11 + 9): 0.5uH MAX 100KHz 0.1V
10.Cw/w:
(1-3) ، (16-14): 28pF MAX 100KHz 0.1V
(6-8) ، (11-9): 28pF MAX 100KHz 0.1V
11. عزل الجهد: 1500vrms
12. درجة حرارة التشغيل: -40 ℃ ～ + 85 ℃.
التطبيقات:
يستخدم لشبكة ومعدات الاتصالات مثل HUB ، بطاقة PC ، Switch ، Router ، PC Mainboard ، SDH ، PDH ، هاتف IP ، مودم xDSL
| H1263NL SIN 100P 1: 1 SMT 10 / 100BASE-TX HX2019NL VoIP PoE MAGNETICS HX2019NLT | |||
|---|---|---|---|
| H1187NL | H1187NLT | H2008NL | H2008NLT |
| H1197NL | H1197NLT | H2009NL | H2009NLT |
| H2019NL | H2019NLT | H2014NL | H2014NLT |
| H2005ANL | H2005ANLT | H2017NL | H2017NLT |
| H2006ANL | H2006ANLT | HX2019NL | HX2019NLT |
