تفاصيل المنتج:
شروط الدفع والشحن:
|
مادة رفض: | TG1G-S001NZRL | صنف: | جيجابت RJ45 ومحول |
---|---|---|---|
يتحول نسبة: | 1CT: 1CT | متزايد: | جبل سطحيّ |
حجم / البعد: | 17.7mm ل س 15.8mm W | ارتفاع - جلوسا (ماكس): | 6.6 مم |
Archivi Disponibili: | PDF / 3D / ISG / STP / خطوة / ورقة البيانات | ||
تسليط الضوء: | ,إيثرنت محول,ethernet transformer |

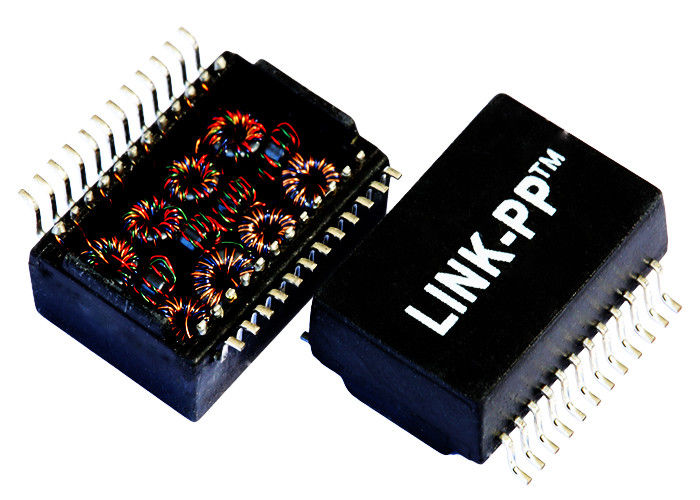

TG1G-S001NZRL => LPXXXXNL | Turn 1CT: 1CT | Gigabit Discrete Transformer | 1000 Base-T SMT |
Gigabit Ethernet Discrete Transformer Dual Port 10 / 100BASE-TX
IEEE802.3ab / af Compliant، 1500Vrms Hi-Pot
براءة اختراع الإطار فتح البناء
Halo TG1G-S001NZRL Transformer Cross
Halo TG1G-E001NZRL Transformer Cross
ميزة تنافسية
☛ مصمم وصانع لمدة 18 عاما.
☛ 2500 عمل ، 4 نباتات
☛ بالتأكيد تمرير محول شبكة Fluke
☛ المخزون أو 4 أسابيع.
☛ تصميم مرن وفقا لمعلومات العملاء المطلوبة دون أي رسوم exral.
عدد المنافذ | تطبيقات | يتحول نسبة | الطاقة عبر الإيثرنت |
واحد GE / Dual FE | 1G إيثرنت | 1: 1 | IEEE 802.3 / IEEE 802.3af |
التعبئة والتغليف | اتجاه علامة التبويب | تركيب نوع | الاتصال النهاية |
بكرة ، كرتون | - | SMT / SMD | - |
رقم الدبابيس | التدريع | عزل الجهد | لون LED |
24 دبابيس | - | 1500 Vrms | --- |
المواصفات الكهربائية @ 25 ℃
فقدان 1.Insertion (ديسيبل ماكس):
0.3-1 ميجاهرتز: -1.1 1-65 ميغاهرتز: -0.8
65-100 ميجاهرتز: -1.0 100-125 ميغاهرتز: -1.2
فقدان 2.Return (ديسيبل مين @ 100 أوم):
0.5-40 ميغاهرتز: -18
40-100 ميجا هرتز: -12-20LOG (f / 80MHz)
3.Crosstalk (ديسيبل دقيقة):
0.3-100 ميجا هرتز: -33-20LOG (f / 100MHz)
4. سم إلى CM REJ:
0.3-100 ميجا هرتز: -30dB مين
5.CM إلى DM REJ:
0.3-100 ميجاهرتز: -35dB مين
6. معدل العائدات:
PRI: SEC = 1CT: 1CT ± 2٪ P7. Inductance (100KHz/0.1V@11mA): 350uH Min
8.Balanced dc خط الحالي:
350mA ماكس @ 57VDC مستمر
9.Hipot: 1500Vrms / 0.5mA
10. درجة حرارة التشغيل: -40 ℃ ~ + 85 ℃.
ملاحظات:
1. وحدات محول غيغابت مع خيار إيثرنت السلطة
2.Meets IEEE 802.3af speciffcation
3.For بنفايات جزء إضافة لاحقة NL
4.RoHS "NL" ذروة لحام تصنيف 260 ℃ ٪٪ P5 ℃.
5.100٪ اختبار كهربائي
TG1G-S001NZRL جيجابت محول تيار ثنائي منفصل 10 / 100BASE-TX TG1G-E001NZRL | |||
---|---|---|---|
