تفاصيل المنتج:
شروط الدفع والشحن:
|
| Specification1: | E2023NL | Specification2: | H2023NL |
|---|---|---|---|
| تطبيق: | FE محول | نسبة بدوره: | 1: 2.5 |
| دبابيس: | 16 | Hipot: | 1500V |
| متزايد: | مصلحة الارصاد الجوية | إنتاج متسلسل: | LP2023NL |
| درجة الحرارة: | 0 + إلى + 70 ℃ | Archivi Disponibil: | PDF / 3D / ISG / STP / خطوة / ورقة البيانات |
| تسليط الضوء: | ,,gigabit magnetics transformer |
||

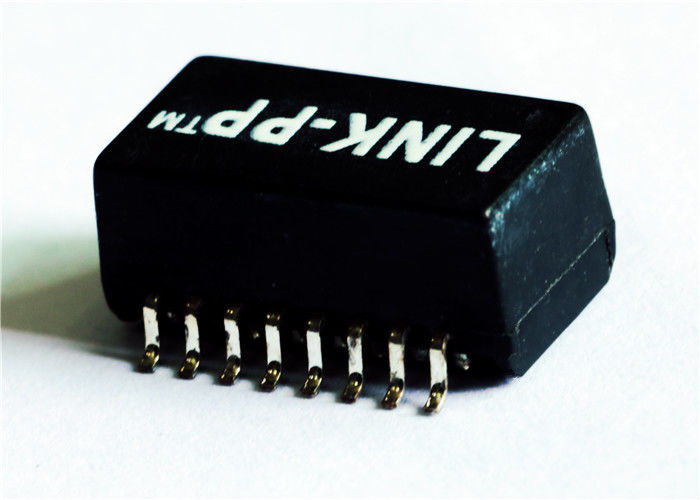

| نبض E2023NL | نبض H2023NL | 10/100 محول | 1: 2.5 نسبة الدوران | Cross LP2023NL |
المواصفات الكهربائية @ 25 درجة مئوية
1. نسبة القطارات:
Transmit = 1CT: 2.5CT ± 5٪ P Receivce = 1CT: 1CT ± 5٪ P2.Sine Wave Inductance OCL:
@ 200uH Min 20mVrms، 100KHz
3. Leakage الحث ليرة لبنانية:
@ 0.5uH Max 20mVrms، 100KHz
4.Inwbwing السعة Cww:
@ 15pF Max 20mVrms، 100KHz
5.DCR: @ 0.4Ω كحد أقصى
6.Primary Pins: @ 6-8،1-3
7. عزلة هيبوت: @ 2000Vrms
8. درجة حرارة التشغيل: 0 ℃ ～ 70 ℃.
| Pulse E2023NL 10 / 100Base-T H2023NL Ethernet Single Port Magnet 1: 2.5 LP2023NL | |||
|---|---|---|---|
| TG57-S020NXRL | H2023NL | FD02-104R1RL | TG110-RP55N5RL |
| TG58-S020NXRL | H2019 | FD12-104R1RL | H2019 |
| E2023NL | TG04-TDK1N1RL | FD22-104R1RL | TD01-0506KRL |
| TG62-S020NXRL | TG110-RP55N5RL | E2023NL | H2023NL |
| TG66-S020NXRL | TG05-2004NCRL | FD12-104G1RL | TD01-1006KRL |
| H2023NL | TG04-4004NARL | HX2019 | TD01-1506KRL |
| TG88-S020NXRL | E2023NL | FD02-114GRL | LD01-0506KLF |
| TG89-S020NXRL | H2019 | FD12-114GRL | LG01-1006NLF |
| TD01-0756K | TG110-RP55N5RL | TG110-RP55N5RL | H2023NL |
| TD01-1006K | LD01-0366F4LF | TG110-S050P2RL | LD01-1006KLF |
| HX2019 | LG01-0356N1LF | TG110-S053P2RL | LG01-0506NLF |
| TG01-1006N | E2023NL | TG110-S055P2RL | LG01-0756NLF |
| TG110-RP55N5RL | LG01-1006N1LF | TG110-S050J2RL | TG110-RPE5N5RL |
| TG01-1006P | TG04-1006P1 | TG110-S055J2RL | LD01-0166F4LF |
| H2023NL | HX2019 | TG110-RPE5N5RL | TG42-1406P1RL |
ملاحظات:
1. للحصول على بطاقات محول ، وموس ، والمحاور ، و motherboard.applications
2. مصممة لتلبية أو تتجاوز مواصفات IEEE802.3،10Base-T
3.Available مع اختناقات الوضع المشترك لقمع EMI
4.SMT ، THT ، DIP حزمة الخ
5.RoHS "NL" ذروة لحام تصنيف 260 ℃ ٪٪ P5 ℃.
يتم قياس 6.OCL ، CW و LL في 20 mVrms ، 100KHz
