تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: X2024NLT
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
PN.1: |
X2024NLT |
تطبيق: |
FE محول |
نسبة بدوره: |
1: 2.5 |
دبابيس: |
16 |
Hipot: |
1500V |
إنتاج متسلسل: |
LP2024NL |
درجة الحرارة: |
-40 ℃ TO + 85 ℃ |
PN.1: |
X2024NLT |
تطبيق: |
FE محول |
نسبة بدوره: |
1: 2.5 |
دبابيس: |
16 |
Hipot: |
1500V |
إنتاج متسلسل: |
LP2024NL |
درجة الحرارة: |
-40 ℃ TO + 85 ℃ |

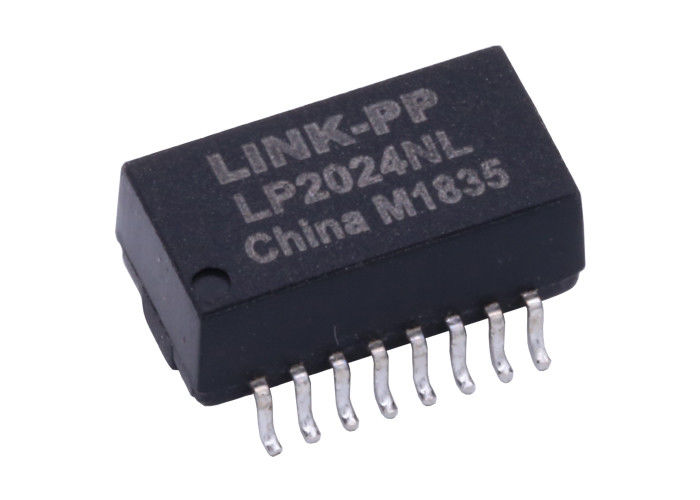

| نبض X2024NLT | نبض X2024NL | 10/100 محول | 1: 2.5 نسبة الدوران | Cross LP2024NL |
| 10 الوحدات النمطية لمعيار عزل الوحدة النمطية لواجهة واحدة ، SMD ، Rohs | |
| LINK-PP رقم الجزء | LP2024NL |
| نبض الجزء فيوز الجزء | X2024NLT |
| سرعة | 10 BASE-T |
| عدد المنافذ | غير مرتبطة |
| التطبيق - LAN | ايثرنت (NoN PoE) |
| صفقة | SMD |
| درجة الحرارة | -40 ℃ TO + 85 ℃ |
| AutomDX | نعم فعلا |
| تعليق | نفس AS NL الإصدار |
| التكوين RX | T، C، S |
| التكوين TX | T، C، S |
| اعمال بناء | إطار مفتوح |
| النوى لكل ميناء | 4 |
| عدد المنافذ | غير مرتبطة |

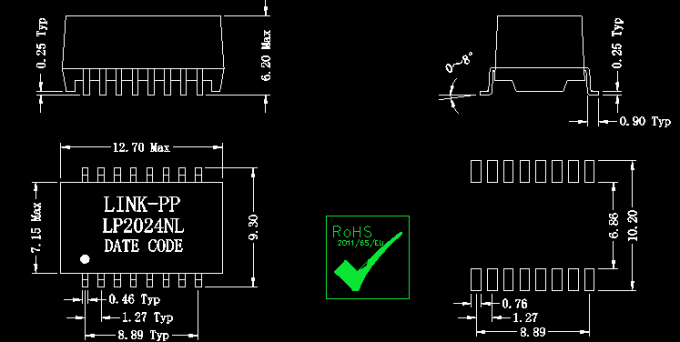

| ارتفاع الحزمة (بوصة) | 0.234 |
| ارتفاع الحزمة (مم) | 5.95 |
| طول الحزمة (بوصة) | 0.50 |
| طول الحزمة (مم) | 12.70 |
| عرض الحزمة (بوصة) | 0.281 |
| عرض الحزمة (مم) | 7.15 |
| يتحول نسبة RX | 1CT: 1CT |
| يحول نسبة TX | 1CT: 1CT |
المواصفات الكهربائية @ 25 درجة مئوية
1. نسبة القطارات:
Transmit = 1CT: 2.5CT ± 5٪ P Receivce = 1CT: 1CT ± 5٪ P2.Sine Wave Inductance OCL:
@ 350uH Min 20mVrms، 100KHz
3. Leakage الحث ليرة لبنانية:
@ 0.8uH Max 20mVrms، 100KHz
4.Inwbwing السعة Cww:
@ 30pF Max 20mVrms، 100KHz
5.DCR: @ 0.6Ω كحد أقصى
6.Primary Pins: @ 6-8،1-3
7. عزلة هيبوت: @ 2000Vrms
8. درجة حرارة التشغيل: -40 ℃ ～ + 85 ℃.
ملاحظات:
1. للحصول على بطاقات محول ، وموس ، والمحاور ، و motherboard.applications
2. مصممة لتلبية أو تتجاوز مواصفات IEEE802.3،10Base-T
3.Available مع اختناقات الوضع المشترك لقمع EMI
4.SMT ، THT ، DIP حزمة الخ
5.RoHS "NL" ذروة لحام تصنيف 260 ℃.
يتم قياس 6.OCL ، CW و LL في 20 mVrms ، 100KHz
| نبض X2024NLT 10 Base-T ISOLATION TRANSFORMERS LP2024NL | |||
|---|---|---|---|
| TG57-S020NXRL | H2023NL | FD02-104R1RL | TG110-RP55N5RL |
| TG58-S020NXRL | H2019 | FD12-104R1RL | H2019 |
| E2023NL | TG04-TDK1N1RL | FD22-104R1RL | TD01-0506KRL |
| TG62-S020NXRL | TG110-RP55N5RL | E2023NL | H2023NL |
| X2024NLT | TG05-2004NCRL | FD12-104G1RL | TD01-1006KRL |
| H2023NL | TG04-4004NARL | HX2019 | TD01-1506KRL |
| TG88-S020NXRL | E2023NL | FD02-114GRL | LD01-0506KLF |
| TG89-S020NXRL | H2019 | X2024NLT | X2024NLT |
| TD01-0756K | TG110-RP55N5RL | TG110-RP55N5RL | H2023NL |
| TD01-1006K | X2024NLT | X2024NLT | LD01-1006KLF |
| HX2019 | LG01-0356N1LF | TG110-S053P2RL | LG01-0506NLF |
| TG01-1006N | E2023NL | TG110-S055P2RL | LG01-0756NLF |
| TG110-RP55N5RL | X2024NLT | X2024NLT | TG110-RPE5N5RL |
| TG01-1006P | TG04-1006P1 | TG110-S055J2RL | LD01-0166F4LF |
| H2023NL | HX2019 | TG110-RPE5N5RL | TG42-1406P1RL |
