تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: HX1225FNL / HX1225FNLT
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
مواصفة: |
HX1225FNL / HX1225FNLT |
نوع المحول: |
العزلة وواجهة لعرض البيانات |
يتحول نسبة: |
1CT: 1CT |
حجم / البعد: |
12.70 ملم × 9.30 ملم × 6.20 ملم |
Hipot: |
1500V |
LINK-PP P / N: |
LP41654ANL |
درجة الحرارة: |
- 40 إلى +85 ℃ |
Archivi Disponibil: |
PDF / 3D / ISG / STP / خطوة / ورقة البيانات |
مواصفة: |
HX1225FNL / HX1225FNLT |
نوع المحول: |
العزلة وواجهة لعرض البيانات |
يتحول نسبة: |
1CT: 1CT |
حجم / البعد: |
12.70 ملم × 9.30 ملم × 6.20 ملم |
Hipot: |
1500V |
LINK-PP P / N: |
LP41654ANL |
درجة الحرارة: |
- 40 إلى +85 ℃ |
Archivi Disponibil: |
PDF / 3D / ISG / STP / خطوة / ورقة البيانات |

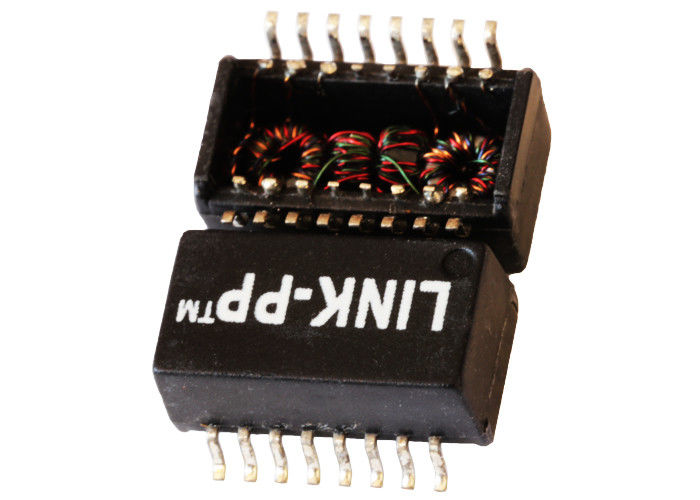

HX1225FNL / HX1225FNLT 100Base-T Ethernet MDL 1: 1 TU Isolation Transformer
نبض HX1225FNL / HX1225FNLT | ورقة البيانات / الأسعار / مواصفات / 3D | 10/100 محول | Cross LP41695ANL |
المواصفات الكهربائية @ 25 درجة مئوية
1. نسبة القطارات:
(2-3) :( 15-14) = 1CT: 1CT
٪٪ P2٪ P (6-7) :( 11-10) = 1.5CT: 1CT ٪٪ P2٪ P2.OCL:
200uH MIN @ 100KHz، 0.1Vrms، at + 25 ℃؛
100uH MIN @ 100KHz، 0.1Vrms، at -45 ℃؛
100uH MIN @ 100KHz، 0.1Vrms، at + 95 ℃؛
3. العزلة (المدخلات والمخرجات):
1650Vrms، 6 Seconds MAX
خسارة 4.Insertion:
TX: 1-50 ميغاهرتز: -1.0dB MAX
RX: 1-50MHz: -1.5dB MAX
خسارة 5.Return (@ 100Ω):
TX: 0.5-40 ميغاهرتز: -18dB MIN
60 ميجاهرتز: -14.5dB MIN
80 ميجاهرتز: - 12 ديسيبل MIN
RX: 0.5MHz: -18dB MIN
40 ميجاهرتز: - 10 ديسيبل MIN
60 ميجاهرتز: - 8dB MIN
80 ميجاهرتز: - 6 ديسيبل MIN
6. عبر الحديث:
30 ميجاهرتز: -45dB MIN
60 ميجاهرتز: -35dB MIN
100 ميغاهرتز: - 30dB MIN
7. درجة حرارة التشغيل: 0 ℃ ～ 70 ℃ / -40 ℃ ～ + 85 ℃
| HX2326NL MODULE 10 / 100B-T POE (+) SMD نبض المحولات سطح جبل HX2326FNL | |||
|---|---|---|---|
| 0875-1G2T-E3 | C855-2B4R-54 | HX2326FNL | 0879-2C6R-54 |
| HX1225FNL | 7490101120 | HX2326NL | HX2326FNL |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | 7490101120 | 0895-2X6R-GK |
| 13F-2010CNL | S553-6500-D8 | S560-6600-GG | S553-6500-43 |
| 7490101120 | 7490101120 | LP41606NL | S553-6500-44 |
| HX1225FNL | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| LP41654ANL | S553-6500-E5 | 7490101120 | 7490101120 |
ملاحظات:
1. مصممة لدعم التطبيق ، مثل SOHO (ADSL
أجهزة المودم) ، LAN-on-Motherboard (LOM) ، والمحور ومفاتيح التبديل.
2. مع مختلف نسب الدوران.
3.RoHS "NL" ذروة لحام تصنيف 260 ٪ ٪ P5 ℃.
