تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: TS7010
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
PN.1: |
TS7010 |
نوع المحول: |
العزلة وواجهة لعرض البيانات |
يتحول نسبة: |
1CT: 1CT |
حجم / البعد: |
12.70mm L x7.15mm W |
Hipot: |
1500V |
إنتاج متسلسل: |
LP356SMNLE |
Archivi Disponibili: |
PDF / 3D / ISG / STP / خطوة / ورقة البيانات |
PN.1: |
TS7010 |
نوع المحول: |
العزلة وواجهة لعرض البيانات |
يتحول نسبة: |
1CT: 1CT |
حجم / البعد: |
12.70mm L x7.15mm W |
Hipot: |
1500V |
إنتاج متسلسل: |
LP356SMNLE |
Archivi Disponibili: |
PDF / 3D / ISG / STP / خطوة / ورقة البيانات |

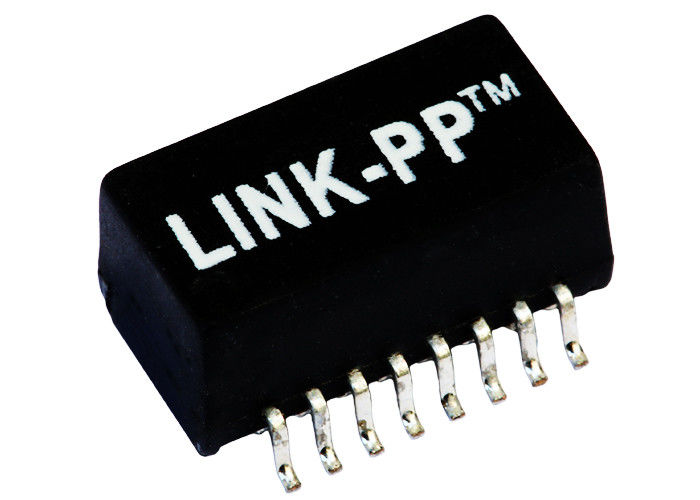

Bothhand TS7010 | عبر LP356SMNLE | محول 10B | ورقة البيانات / الأسعار / مواصفات / 3D |
خاصية
16 حزمة PIN SMD للتوافق مع IEEE 802.3
اساسي.
مع خنق شائع لمقابلة FCC Class B & CISPR B.
النموذج متاح للواجهة مع 10 أجهزة إرسال واستقبال من طراز BASE-T.
متوافق مع عمليات فرن الأشعة تحت الحمراء.
المواصفات الكهربائية @ 25 درجة مئوية
1. نسبة القطارات:
TX = 1CT∶1CT RX = 1CT∶1CT
2.Pri OCL: 350uH MIN
@ 100KHz، 0.1V، 8mADC Bias.
فقدان 3.Insertion:
1-100 ميغاهرتز: -1.15 ديسيبل ماكس
خسارة 4.Return (ديسيبل MIN):
1-30 ميجاهرتز: -18 30-60 ميغاهرتز: -14
60-80MHz: -12
5.Crosstalk:
1-100 ميجا هرتز: -38dB MIN
6.CMRR: 1-100MHz: -40dB TYP
7. هاي وعاء: 1500Vrms @ 0.5mA
8. درجة حرارة التشغيل: 0 ℃ ～ 70 ℃ / -40 ℃ ～ + 85 ℃
| Bothhand TS7010 ETHERNET TRANSFORMER 10 BASE-T SMD مع الاختناق الشائعة | |||
|---|---|---|---|
| H2001DG | C855-2B4R-54 | HX2326FNL | 0879-2C6R-54 |
| HX1225FNL | 7490101120 | HX2326NL | HX2326FNL |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | 7490101120 | 0895-2X6R-GK |
| 13F-2010CNL | H2001DG | S560-6600-GG | S553-6500-43 |
| 7490101120 | H2001DG | LP41606NL | S553-6500-44 |
| H2001DG | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| LP41654ANL | S553-6500-E5 | H2001DG | 7490101120 |
ملاحظات:
1. مصممة لدعم التطبيق ، مثل SOHO (ADSL
أجهزة المودم) ، LAN-on-Motherboard (LOM) ، والمحور ومفاتيح التبديل.
2. مع مختلف نسب الدوران.
3.RoHS "NL" ذروة لحام تصنيف 260 ٪ ٪ P5 ℃.
