تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: H1602PR
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
PN: |
H1602PR |
نوع المحول: |
واجهة العزل والبيانات |
نسبة الدوران: |
1 قيراط: 1 قيراط |
الحجم / البعد: |
14 ملم طول x7.8 ملم واط |
هيبوت: |
1500 فولت |
الإنتاج بكثافة الإنتاج بكميات ضخمة: |
LP41604ANL |
PN: |
H1602PR |
نوع المحول: |
واجهة العزل والبيانات |
نسبة الدوران: |
1 قيراط: 1 قيراط |
الحجم / البعد: |
14 ملم طول x7.8 ملم واط |
هيبوت: |
1500 فولت |
الإنتاج بكثافة الإنتاج بكميات ضخمة: |
LP41604ANL |
|

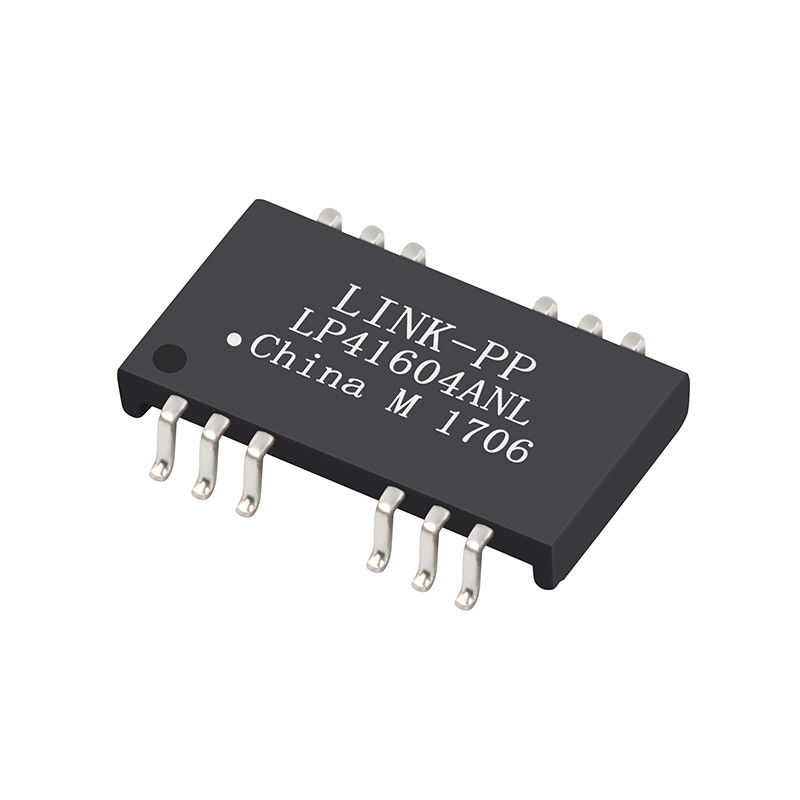

H1602PR |
عبر LP41604ANL |
10 / 100B |
ورقة البيانات / السعر / المواصفات / 3D |
ميزة
H1602PR تصميمات مغناطيسية لدعم كل PHY.LP41604ANL
يتوافق مع معايير IEEE 802.3 بما في ذلك 350 uH min OCL مع انحياز 8mA.
الامتثال لمتطلبات RoHS - الجزء الكامل لا Cd ، لا Hg ،
لا يوجد Cr6 + ولا PBB و PBDE ولا Pb على المسامير الخارجية.
المواصفات الكهربائية عند 25 درجة مئوية
1.نسبة الدوران (٪٪ P3٪):
TX = 1CT: 1CT RX = 1CT: 1CT
2.Inductance OCL:
350uH MIN @ 100 كيلو هرتز 0.1 فولت
3-فقدان الإدخال:
-1.1 ديسيبل ماكس @ 1-100 ميجا هرتز
4.عودة الخسارة:
-16 ديسيبل دقيقة @ 1-30 ميجا هرتز
-12 ديسيبل دقيقة @ 30-60 ميجا هرتز
-10dB MIN @ 60-100MHz
5. عبر الحديث:
-40 ديسيبل دقيقة @ 1-30 ميجا هرتز
-35dB MIN @ 30-60MHz
-30 ديسيبل دقيقة @ 60-100 ميجا هرتز
6.رفض الوضع المشترك:
-30 ديسيبل دقيقة @ 1-50 ميجا هرتز
-20 ديسيبل دقيقة @ 50-150 ميجا هرتز
7.Hipot اختبار: 1500Vrms
8.نطاق درجة حرارة التشغيل: -40 إلى + 85.
| H1602PR Ethernet Pulse Transformer LP41604ANL متوافق مع PHY 10 / 100B | |||
|---|---|---|---|
| H4P041NX LF | C855-2B4R-54 | H4P041NX LF | LP41604ANL |
| HX1225FNL | H1602PR | H4P041NX LF | H4P041NX LF |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | H4P041NX LF | 0895-2X6R-GK |
| H1602PR | H4P041NX LF | S560-6600-GG | 12PS6121C LF |
| 7490101120 | TGS110-MT1NCRL | H4P041NX LF | S553-6500-44 |
| H1602PR | S553-6500-E2 | H1602PR | H4P041NX LF |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| TGS110-MT1NCRL | S553-6500-E4 | S560-6600-GV | HN4264VG |
| LP41654ANL | H4P041NX LF | 12PS6121C LF | LP41604ANL |
ملاحظات:
1.مصمم لدعم التطبيقات ، مثل SOHO (ADSLmodems) و LAN-on-Motherboard (LOM) والمحور والمفاتيح.
2- يتوافق مع مواصفات IEEE 802.3.
3.Maximun إنحسر درجة حرارة 260 ℃ ، 10s ، 3 مرات.
