تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO

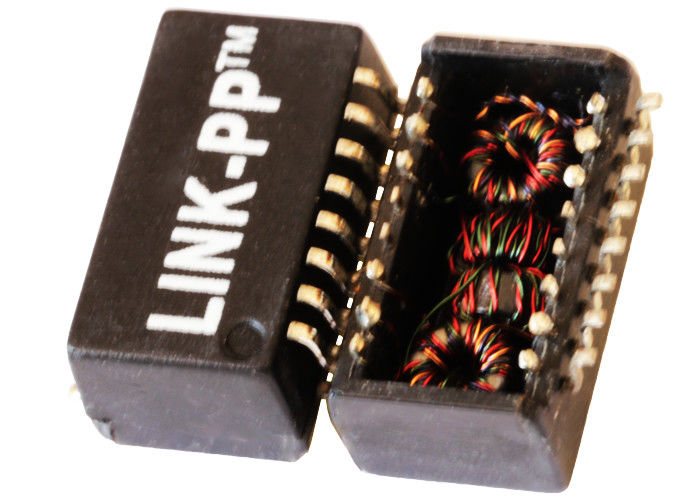

رقم الموديل: XF68066B
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
مواصفة: |
XF68066B |
اكتب: |
RJ45 إيثرنت محول |
نسبة بدوره: |
1:1 |
تطبيق: |
Lan Ethernet (NoN PoE) |
قاعدة نوع: |
SMT |
LINK-PP P / N: |
LP21646ANL |
درجة الحرارة: |
-40 ℃ TO + 85 ℃ |
Archivi Disponibil: |
PDF / 3D / ISG / STP / خطوة / ورقة البيانات |
مواصفة: |
XF68066B |
اكتب: |
RJ45 إيثرنت محول |
نسبة بدوره: |
1:1 |
تطبيق: |
Lan Ethernet (NoN PoE) |
قاعدة نوع: |
SMT |
LINK-PP P / N: |
LP21646ANL |
درجة الحرارة: |
-40 ℃ TO + 85 ℃ |
Archivi Disponibil: |
PDF / 3D / ISG / STP / خطوة / ورقة البيانات |
| XF68066B | TLA-6T214ALF-T | 13F-33ANL | Mass PN. LP41606NL |
المواصفات الكهربائية @ 25 ℃
1. نسبة القطارات
(1-3) :( 16-14) = 1CT: 1CT
(6-8) :( 11-9) = 1CT: 1.414CT
2.OCL:
دبابيس 1-3 160uH الحد الأدنى @ 100KHz 50mV
دبابيس 6-8 120uH الدنيا @ 100KHz 50mV
فقدان 3.Insertion:
1-10MHz: -1.5dB MAX
4.Attenuation:
TX: 20 ميجاهرتز: -7dB MIN
25 ميجاهرتز: -19dB MIN
30 ميجاهرتز: -32dB MIN
40 ميجاهرتز: -35dB MIN
RX: 20 ميجاهرتز: - 6 ديسيبل MIN
25 ميجاهرتز: -14dB MIN
30 ميجاهرتز: - 20 ديسيبل MIN
40 ميجاهرتز: -31dB MIN
5. خسارة العودة:
5-10 ميجاهرتز: -15dB MIN
6.Crosstalk:
1-10 ميجاهرتز: -30dB MIN
7. رفض الوضع العادي:
30-100 ميجا هرتز: -30dB MIN
8.Hipot: 1500VAC
9. درجة حرارة التشغيل: -40 ℃ ～ + 85 ℃.
ملاحظات:
1. للحصول على بطاقات محول ، موس ، محاور ، وتطبيقات اللوحة الأم
2. مصمم لتلبية أو تجاوز IEEE802.3 ، 10 مواصفات Base-T
3.Available مع الوضع المشترك Chokes لقمع EMI
4. ل RoHS جزء إضافة لاحقة NL
5.RoHS "NL" ذروة جندى تصنيف 245 ℃.
