تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: S558-5999-AR-F
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
PN.1: |
S558-5999-AR-F |
أسرة: |
محولات النبض |
نسبة الدوران: |
1CT: جهاز إرسال 1CT ، 1CT: جهاز استقبال 1CT |
الحجم / البعد: |
17.7 ملم طول × 15.8 ملم عرض |
هيبوت: |
1500 فولت |
الإنتاج بكثافة الإنتاج بكميات ضخمة: |

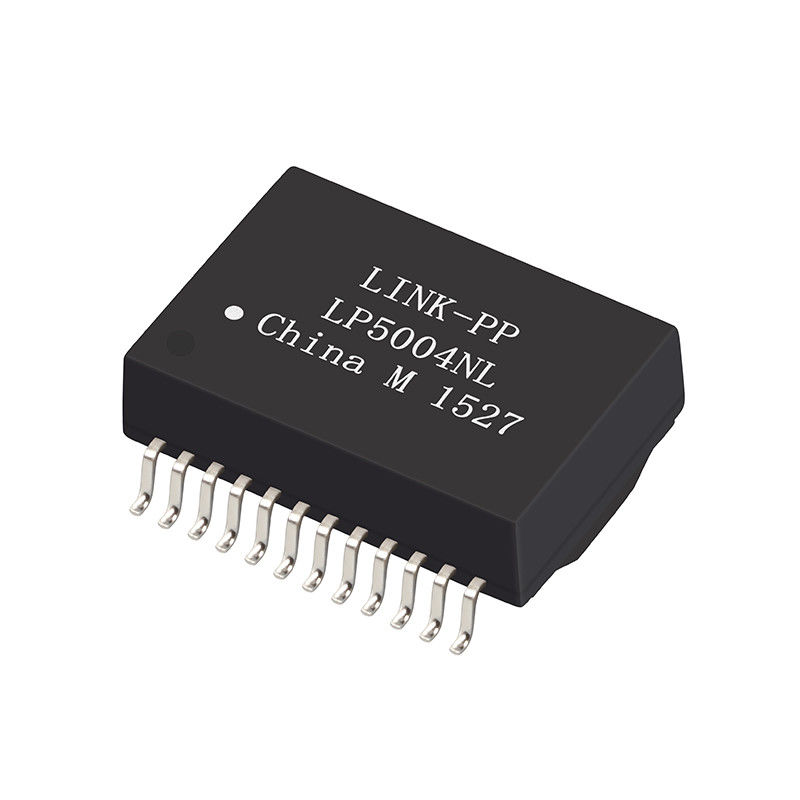

LP5004NL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / ورقة البيانات |
PN.1: |
S558-5999-AR-F |
أسرة: |
محولات النبض |
نسبة الدوران: |
1CT: جهاز إرسال 1CT ، 1CT: جهاز استقبال 1CT |
الحجم / البعد: |
17.7 ملم طول × 15.8 ملم عرض |
هيبوت: |
1500 فولت |
الإنتاج بكثافة الإنتاج بكميات ضخمة: |
LP5004NL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / ورقة البيانات |
S558-5999-AR-F Bel Fuse | ورقة البيانات / الأسعار مواصفات / 3D | جيجابت محول | Cross LP5004NL |
المواصفات الكهربائية @ 25 درجة مئوية
1CT: 1CT Transmitter ، 1CT: 1CT Receiver
سطح جبل XFRMR MOD LAN GIGABIT EXTEMP 24P
خالية من الرصاص / بنفايات المتوافقة S558-5999-AR-F 1000Base-T
محاثة OCL: 350uH مين @ 100KHz 0.2V 8mA DC BIAS ،
350mA القدرة الحالية
محاثة التسرب: 0.50uH ماكس @ 100KHz 0.2V
السعة المتداخلة: 25PF TYP @ 100KHz 0.2V
المقاومة DC: 0.9 Ω ماكس
نسبة الدوران: 1CT: 1CT ± 5٪
قطبية: 2-23،5-20 ، 8-17،11-14 في المرحلة
خسارة العودة 0.5-30 ميجاهرتز - 18dB مين
40 ميجاهرتز - 14.4 ديسيبل دقيقة
50 ميغاهيرتز - 13.1 ديسيبل دقيقة
60-80 ميغاهرتز - 12.0 ديسيبل دقيقة
عبر الحديث: 0.50-60 ميغاهرتز - 40dB دقيقة
60-100 ميجا هرتز -35dB دقيقة
رفض الوضع المشترك: 0.5-100MHz - 20dB Min
العزلة HI-POT: 1500VAC 1mA 1S
نوع المنتج: المنتجات الخضراء والمنتجات الخالية من الهالوجين
درجة حرارة التشغيل: -40 ℃ TO ＋ 85 ℃
| S558-5999-AR-F جيجابت محول ، LP5004NL لان 1000Base-T Xfrmr 24Pins SMT | |||
|---|---|---|---|
| S558-5999-AR-F | HN2436G | 749020020A | S558-5999-AR-F |
| G2401CG | 7490101120 | G2401CG | HX2326FNL |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | HN2436G |
| HX2326NL | 749020023 | S558-5999-AR-F | 749020023 |
| HN2436G | HN2436G | S560-6600-GG | S553-6500-43 |
| 749020020A | 7490101120 | LP82440ANL | S553-6500-44 |
| HX1225FNL | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| G4802CG | S558-5999-AR-F | 749020023 | S553-6500-55 |
| HN2436G | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| LP82440ANL | G2401CG | 7490101120 | 749020020A |
ملاحظات:
1. مصممة لدعم التطبيق ، مثل SOHO (ADSL
أجهزة المودم) ، LAN-on-Motherboard (LOM) ، والمحور ومفاتيح التبديل.
2. مع مختلف نسب الدوران.
3.350uH دقيقة OCL مع التحيز 8MA الحالي.
4.RoHS "NL" ذروة جندى تصنيف 255 ± 5 ℃.
