تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
رقم الموديل: LPJG0843GENL
وثيقة: LPJG0843GENL.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000/25 ك
الأسعار: $0.39-$0.85
تفاصيل التغليف: 50PCS / علبة، 1200PCS / الكرتون
وقت التسليم: 3-5 أيام
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 250000-320000 / شهر
ب.ن: |
LPJG0843GENL |
عدد المنافذ: |
1X1 |
مزلاج: |
تحت |
معدل البيانات: |
1000Base-t |
بو: |
غير |
خيار الصمام: |
مع |
علامات التبويب: |
مع |
نوع التركيب: |
Tht |
نوع اللحام: |
موجة |
نطاق درجة حرارة التشغيل: |
0 درجة مئوية إلى +70 درجة مئوية |
ب.ن: |
LPJG0843GENL |
عدد المنافذ: |
1X1 |
مزلاج: |
تحت |
معدل البيانات: |
1000Base-t |
بو: |
غير |
خيار الصمام: |
مع |
علامات التبويب: |
مع |
نوع التركيب: |
Tht |
نوع اللحام: |
موجة |
نطاق درجة حرارة التشغيل: |
0 درجة مئوية إلى +70 درجة مئوية |

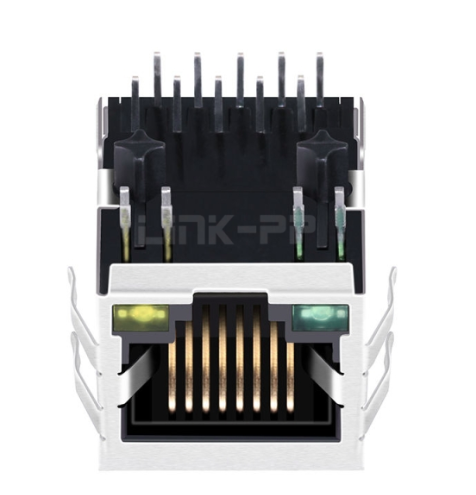

اكتشف رابط LINK-PP LPJG0843GENL Gigabit RJ45 ، وهو منفذ واحد 10/100/1000 Base-T tab-down RJ45 مع مغناطيس متكامل ، مصابيح LED الخضراء / الصفراء ، علامات التبويب EMI ، ومتوافقة RoHS.
LINK-PP LPJG0843GENL هو جهاز اتصال Gigabit RJ45 عالي الأداء مع مغناطيس 1000 Base-T متكامل. تم تصميمه لتلبية مواصفات IEEE 802.3 ،هذا المرفق الواحد (1x1) يضمن اتصال Ethernet موثوق به لتطبيقات غير PoEيحتوي على تطبيق منخفض توفير المساحة ، تصميم الدخول الجانبي مع الدرع EMI المدمج ومؤشرات LED الخضراء / الصفراء ، وهو عنصر الشبكة المثالي لأجهزة SOHO ، اللوحات الأم ، المحاور ،و المفاتيح.
| المعلم | المواصفات |
|---|---|
| رقم الجزء | LPJG0843GENL |
| المصنع | شركة لينك بي بي للتكنولوجيا |
| حالة الجزء | نشط |
| نوع الجهاز | رابط RJ45 مع مغناطيسية متكاملة |
| التطبيق | شبكة LAN Ethernet (غير PoE) |
| عدد الموانئ | 1x1 منفذ واحد |
| سرعة الشبكة | 10/100/1000 قاعدة-ت |
| نوع التثبيت | من خلال الثقب |
| تركيب PCB | دخول جانبي |
| التوجيه | 90 درجة زاوية مستقيمة |
| تشكيل القفل | انقر لأسفل |
| الحماية | مع علامات EMI |
| مؤشرات LED | أخضر / أصفر |
| درجة حرارة العمل | 0°C إلى +70°C |
| الأبعاد (L × W × H) | 0.837" × 0.627" × 0.524" (21.25mm × 15.93mm × 13.30mm) |
| الامتثال | RoHS (2011/65/EU) |
| المعلم الكهربائي | حالة الاختبار / نطاق التردد | الأداء |
|---|---|---|
| نسبة الدوران | الأساسية: الثانوية | 1CT:1CT (± 2٪) |
| OCL (حثالة الدائرة المفتوحة) | @ 100 كيلو هرتز، 0.1 فولت، 8mA DC Bias | 350μH دقيقة |
| التوتر العزلي للخلفية | - | 1500 Vrms دقيقة |
| خسارة الإدراج | 1 ~ 65 ميغاهرتز | -0.5 ديسيبل ماكس |
| خسارة الإدراج | 65 ~ 100 ميغاهرتز | -0.8 ديسيبل ماكس |
| خسارة الإدراج | 100 ~ 125 ميغاهرتز | -1.2 ديسيبل ماكس |
| خسارة العودة (100Ω حمولة) | 1 ~ 30 ميغاهرتز | -16 ديسيبل دقيقة |
| خسارة العودة (100Ω حمولة) | 30 ~ 40 ميغاهرتز | -13.5 ديسيبل دقيقة |
| خسارة العودة (100Ω حمولة) | 40 ~ 50 ميغاهرتز | -11.5 ديسيبل دقيقة |
| خسارة العودة (100Ω حمولة) | 60 ~ 80 ميغاهرتز | -10 ديسيبل دقيقة |
| الحديث المتقاطع | 1 ~ 100 ميغاهرتز | -30 ديسيبل دقيقة |
| رفض الوضع المشترك | 1 ~ 100 ميغاهرتز | -30 ديسيبل دقيقة |
| معايير LED | الحالة | المواصفات |
|---|---|---|
| لون LED اليسار | - | أخضر |
| طول الموجة اليسرى | - | 565nm |
| لون LED الأيمن | - | أصفر |
| طول الموجة اليمنى | - | 585nm |
| الجهد الأمامي (VF) | @ 20mA | 1.8 فولت ~ 2.6 فولت |
| تيار التسرب العكسي (IR) | 5 فولت | 10μA ماكس |
يتم تصميم رابط LPJG0843GENL Gigabit RJ45 باستخدام مواد صناعية لضمان المتانة الميكانيكية والأداء الكهربائي المستقر.
| مادة المكون | المواصفات |
|---|---|
| مواد السكن | PBT الحرارية + 30% من ألياف الزجاج |
| تصنيف قابلية الإشتعال | UL94V-0 |
| مواد الاتصال | الفوسفور البرونز (C5210R-EH) ، 0.35mm |
| طلاء الارتباط | الذهب على النيكل، 6μ "الذهب |
| مادة الدبوس | النحاس (C2680R-H) ، 0.35mm |
| مواد الحماية | الفولاذ المقاوم للصدأ (SUS 201-1/2H) ، 0.2mm |
| درجة حرارة اللحام الموجية | 265 درجة مئوية لمدة 5 ثوان |
يقدم استخدام موصل RJ45 مع مغناطيسية متكاملة العديد من المزايا مقارنة بحلول المحولات المنفصلة:
لتطبيقات Gigabit Ethernet ، توفر موصلات RJ45 المغناطيسية المتكاملة مثل LPJG0843GENL حلًا لواجهة الشبكة الفعالة والفعالة من حيث التكلفة.
LPJG0843GENL هو موصل RJ45 ذو منفذ واحد مع مغناطيس 1000 Base-T متكامل مصمم لتطبيقات شبكة Gigabit Ethernet.
نعم، يدعم 10/100/1000 قاعدة-تي إيثيرنث
لا، هذا النموذج مخصص لتطبيقات LAN Ethernet غير PoE.
يستخدم تشكيلة تركيب للوحات الورقية ذات فتحة داخل الجانب مع توجيه زاوية مستقيمة 90 درجة.
نعم، يتضمن علامات الـ (إم إيه) ودرع من الفولاذ المقاوم للصدأ لحماية أفضل من (إم إيه)
يحتوي المرفق على مؤشرات LED خضراء وصفراء.
